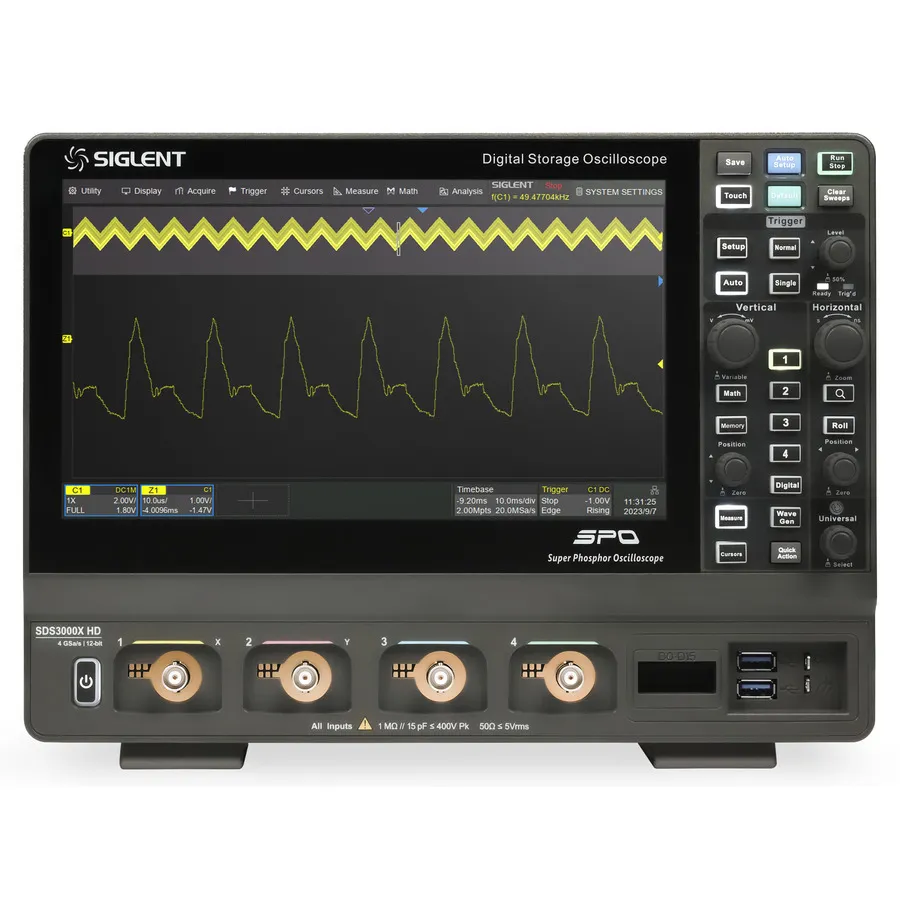

Siglent SDS3034X HD Mixed-Signal-Oszilloskop

Übersicht

Das Siglent SDS3034X HD ist ein 4-Kanal-Mixed-Signal-Oszilloskop der SDS3000X HD-Serie mit 350 MHz Bandbreite und 4 GSa/s Abtastrate sowie 12-Bit-Analog-Digital-Wandlung. Es verbindet die Analog-Kanal-Fähigkeit mit optionalen 16-Kanal-Digitaleingang und fortgeschrittenen Triggering-, Decoding- und Analysefunktionen für umfassende Signalcharakterisierung in Digital-Entwicklung, eingebetteten Systemen und Leistungselektronik.

Hauptmerkmale

• 350 MHz Bandbreite mit 4 GSa/s Abtastrate
• 12-Bit-ADC mit niedrigem Hintergrund-Rauschen (125 µVrms bei 1 GHz)
• Bis zu 400 Mpts Aufzeichnungslänge pro Kanal
• SPO-Technologie mit bis zu 200.000 Wellenformen/Sekunde Erfassungsrate
• Optionale 16 Digitalkanäle mit bis zu 1 GSa/s Abtastrate
• Fortgeschrittenes Triggering: Edge, Slope, Pulse, Window, Runt, Pattern, Delay und Video-Modi
• Serielles Protokoll-Decoding: I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, ARINC429
• Segmentierte Erfassung für Erfassung mehrerer ausgelöster Ereignisse (bis zu 80.000 Segmente)
• 50+ automatische Messungen mit statistischer Analyse und Histogrammen
• Math-Funktionen: FFT, Filterung, arithmetische Operationen, Integration, Differenziation
• Power-Analyse, Bode-Diagramm und Masken-Test-Funktionen
• 10,1-Zoll-Kapazitiv-Touchscreen mit Multi-Touch-Gesten-Unterstützung
• Konnektivität: USB 3.0, LAN, externer Trigger, webbasierte Fernsteuerung, SCPI-Befehle

Anwendungen

• Mixed-Signal-Schaltungs-Debugging und Verifikation
• Serielle Bus- und Protokoll-Analyse
• Stromversorgung-Auslegung und Charakterisierung
• Digitale Design-Validierung und Timing-Analyse
• RF- und Signal-Integritäts-Messungen

Zubehör im Lieferumfang

• 500 MHz passive Sonde (eine pro Analogkanal)
• USB-Kabel
• Stromkabel
• Wireless-Maus
• Kurzanleitung
• Kalibrierzertifikat
