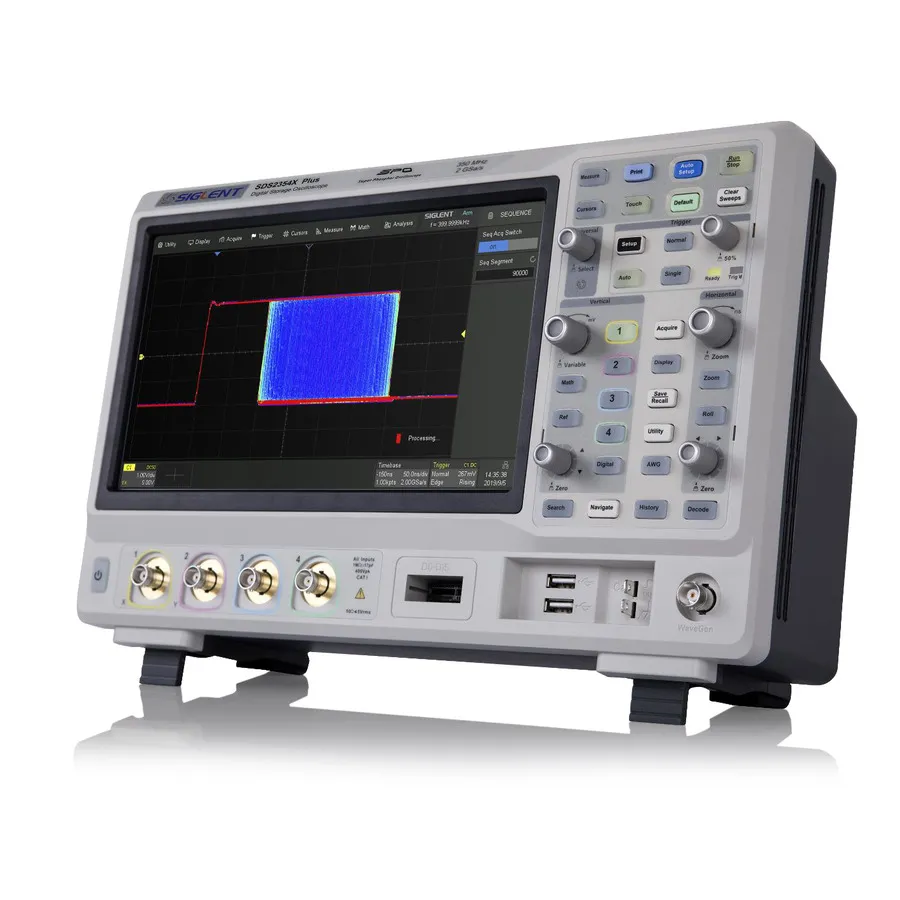

Siglent SDS2354X Plus Super-Phosphor-Oszilloskop

Übersicht

Das Siglent SDS2354X Plus ist ein 4-Kanal-Oszilloskop mit 350 MHz Super-Phosphor und stellt die dritte Generation der renommierten Oszilloskopserie 2000 von Siglent dar. Mit Abtastung von 2 GSa/s, 200-Mpts/Kanal-Speichertiefe und erweiterten Triggerfunktionen ist es für allgemeine Laboranwendungen mit hochperformanter Signalanalyse entwickelt.

Hauptmerkmale

• 350-MHz-Bandbreite (aufrüstbar auf 500 MHz)
• 4 + EXT-Kanäle; 16 digitale Kanäle optional
• 2-GSa/s-Echtzeit-Abtastung; 1-GSa/s-Modus ohne Interleaving
• 200-Mpts/Kanal-Speichertiefe
• 8-Bit-Vertikalauflösung; 10-Bit-Modus mit verbessertem Rauschboden
• 120.000 Wfm/s Erfassungsrate (normal); 500.000 Wfm/s (Sequenzmodus)
• Serieller Bus-Triggering und Dekodierung: I2C, SPI, UART/RS232, CAN, LIN (Standard); CAN FD, FlexRay, I2S, MIL-STD-1553B (optional)
• Verlaufswellenform-Aufzeichnung bis zu 90.000 Frames
• Dual-Math-Spuren mit 2-Mpts-FFT und benutzerdefiniertem Formeleditor
• 50+ automatisierte Parametermessungen mit Statistik
• 10,1-Zoll-kapazitives Touchscreen (1024 × 600) mit 256-stufiger Intensitätsabstufung
• 50-MHz-Funktionsgenerator (optional)
• Konnektivität: USB-Host, USB-Gerät, LAN, Fernsteuerung über Webserver

Anwendungen

• Allgemeine Labortest- und Signalanalyse
• Eingebettete Systementwicklung mit Protokollanalyse
• Leistungselektronik- und Schaltkreis-Charakterisierung
• Automobil- und Industrielle Signalmessung

Enthaltenes Zubehör

• 4 passive Sonden (SP2035A, 350 MHz)
• USB-Kabel
• Stromkabel
• Kalibrierzertifikat
• Schnellstartanleitung
