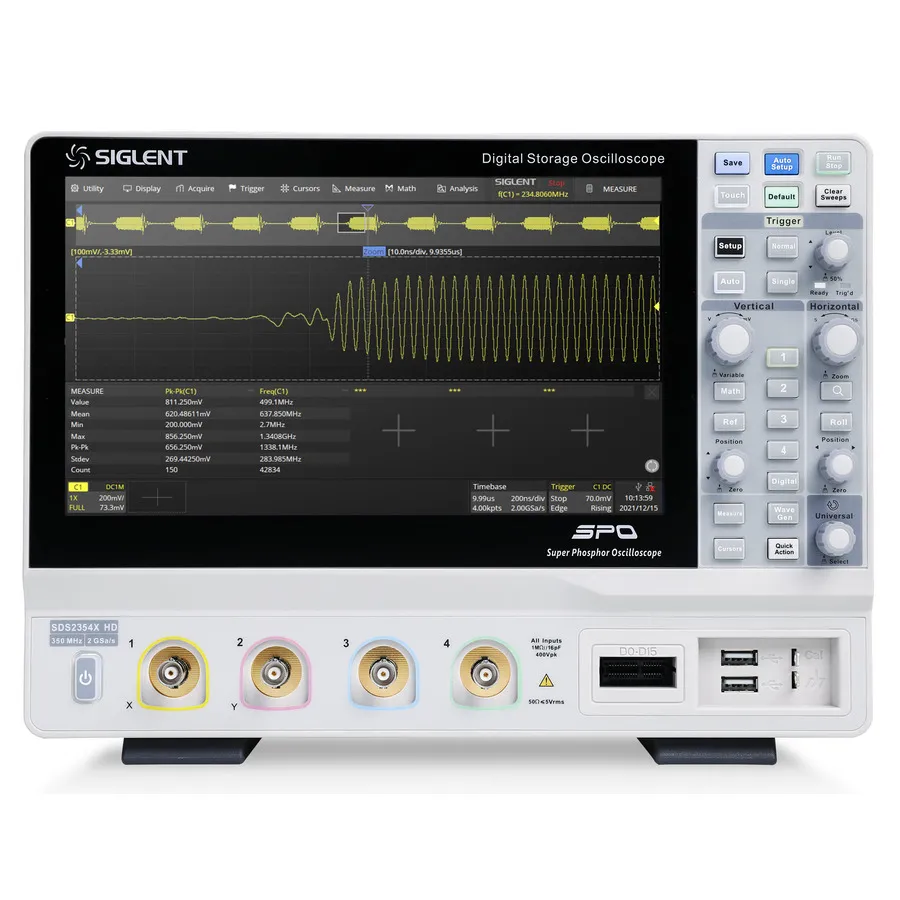

Siglent SDS2354X HD Digital-Oszilloskop

Übersicht

Das Siglent SDS2354X HD ist ein 4-Kanal-hochauflösendes Digital-Speicheroszilloskop mit 350-MHz-Bandbreite, entwickelt für fortschrittliche Signalerfassung und Analyse in professionellen Testumgebungen. Mit 12-Bit-Analog-Digital-Umsetzern, Abtastraten von 2 GSa/s und Super-Phosphor-Oszilloskop-Technologie (SPO) bietet es außergewöhnliche Wellenfomtreue und Rauschleistung für komplexe Elektronikmessungen und Protokollanalysen.

Hauptmerkmale

• 12-Bit-hochauflösende Analog-Digital-Umsetzer mit Abtastraten von 2 GSa/s
• Niedriges Rausch-Frontend mit 70-μVrms-Rauschboden bei 500-MHz-Bandbreite und 0,5%-Gleichstromverstärkungsgenauigkeit
• 4 analoge Kanäle mit 350-MHz-Bandbreite (aufrüstbar auf 500 MHz)
• Super-Phosphor-Technologie mit Wellenform-Erfassungsraten bis zu 100.000 Wfm/s (normal) und 500.000 Wfm/s (Sequenzmodus)
• 256-stufige Intensitätsabstufung und Farbtemperatur-Anzeigemodi für überlegene Signalvisualisierung
• Bis zu 200-Mpts/Kanal-Aufzeichnungslänge für erweiterte Wellenformerfassung
• Intelligentes Triggern mit Unterstützung für Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay und Video-Modi
• Serieller Bus-Triggering und Dekodierung für I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT und Manchester-Protokolle
• Segmentierter Erfassungsmodus mit bis zu 80.000 Segmenten zur Erfassung mehrerer qualifizierten Ereignisse
• Verlaufswellenform-Aufzeichnung bis zu 80.000 Frames
• 50+ automatische Messparameter mit Histogramm, Verfolgung, Trend und Gate-Funktionen
• 2 Math-Spuren mit 2-Mpts-FFT und Formeleditor für benutzerdefinierte Signalverarbeitung
• Erweiterte Datenanalyse: Suchen, Navigieren, Digital-Voltmeter, Zähler, Wellenform-Histogramm, Bode-Plot und Leistungsanalyse
• Maskentest-Funktion mit Editor-Tool zum Erstellen benutzerdefinierter Test-Masken
• Optionale 16 digitale Kanäle für Mixed-Signal-Analyse (MSO)
• Integrierter 25-MHz-Funktionsgenerator
• 10,1-Zoll-kapazitiver TFT-LCD-Touch-Display (1024 × 600)
• Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Integrierter Webserver für Fernsteuerung via Webbrowser mit SCPI-Unterstützung
• Unterstützung für externe Maus und Tastatur

Anwendungen

• Hochgeschwindigkeit-Digital- und HF-Schaltungstests und Fehlerbehebung
• Mixed-Signal-Systementwicklung und Protokollanalyse
• Leistungselektronik- und Schaltumrichter-Charakterisierung
• Serielles Kommunikations-Debugging (CAN, LIN, FlexRay, I2S, etc.)
• Eingebettete Systementwicklung und Designverifikation
• Konformitäts- und Normtests für komplexe Wellenformen

Enthaltenes Zubehör

• USB-Kabel
• Schnellstartanleitung
• Passive Sonde (500 MHz), 1 pro Kanal
• Kalibrierzertifikat
• Kabellose Maus
• Stromkabel
