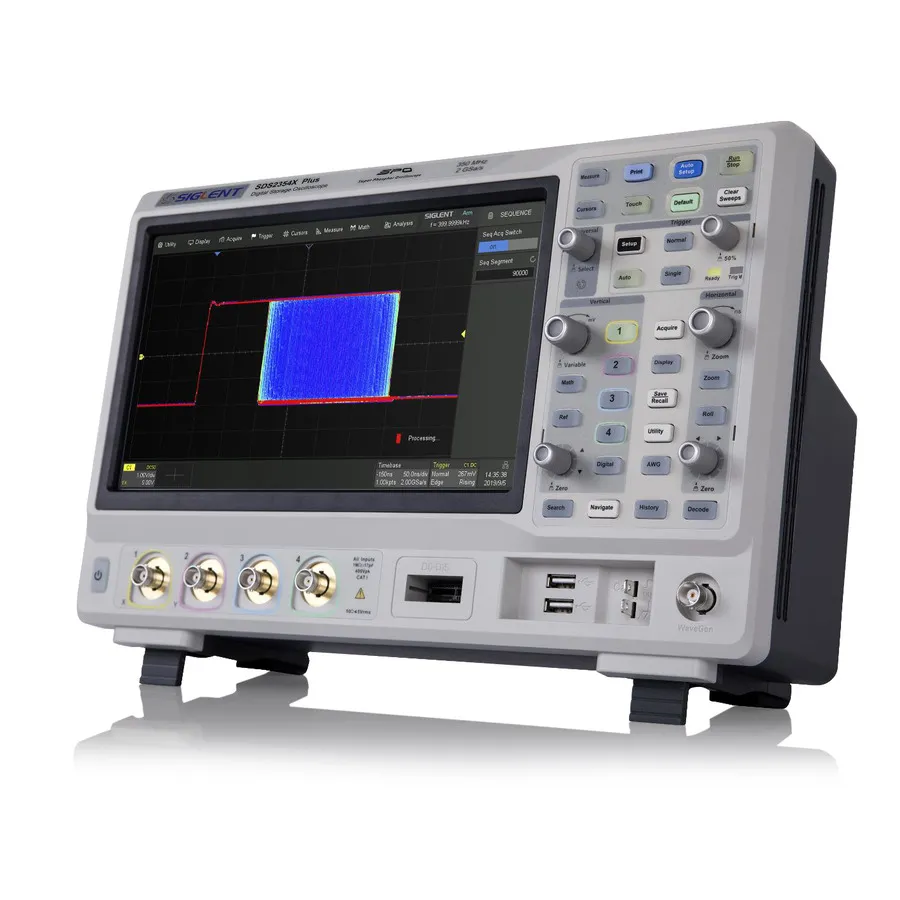

Siglent SDS2204X Plus Super-Phosphor-Oszilloskop

Übersicht

Das Siglent SDS2204X Plus ist die dritte Generation der renommierten Oszilloskopserie 2000 von Siglent. Dieses 4-Kanal-Oszilloskop mit 200 MHz Super-Phosphor kombiniert bewährte Leistung mit kundengesteuerten Verbesserungen und bietet eine funktionsreiche Standardkonfiguration und flexible Optionen für allgemeine Labor- und Feldanwendungen. Basierend auf Super-Phosphor-Technologie bietet es hochgeschwindige Wellenformerfassung und niedriges Hintergrundrauschen für detaillierte Signalanalyse.

Hauptmerkmale

• 4 analoge Kanäle plus externem Trigger-Eingang; optionale 16 digitale Kanäle für Mixed-Signal-Betrieb
• 200-MHz-Bandbreite mit Abtastung im Einzelkanal-Modus von 1 GSa/s oder 2 GSa/s im Interleave-Modus
• 200-Mpts/Kanal-Speichertiefe für erweiterte Wellenformerfassung
• 8-Bit-Vertikalauflösung mit optionalem 10-Bit-Modus für verbesserte Messgenauigkeit
• Super-Phosphor-Technologie mit 120.000 Wfm/s (normal) und 500.000 Wfm/s (Sequenz) Erfassungsraten
• 256-stufige Intensitätsabstufung und Farbtemperatur-Anzeigemodi für verbesserte Signalvisualisierung
• Niedriges Hintergrundrauschen mit 0,5 mV/div bis 10 V/div Spannungsskalierungen
• Verlaufswellenform-Aufzeichnung mit bis zu 90.000 ausgelösten Wellenformen
• Intelligentes Triggern mit Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern und Video (HDTV)-Modi
• Serieller Bus-Triggering und Dekodierung für I2C, SPI, UART/RS232, CAN, LIN, mit optionaler Unterstützung für CAN FD, FlexRay, I2S und MIL-STD-1553B
• Such- und Navigationsfunktionen für erweiterte Wellenformanalyse
• 50+ automatische Messparameter mit Histogramm, Trend und Statistik
• 2 Math-Spuren mit 2-Mpts-FFT, arithmetischen Operationen, Integration, Differenziation und Formeleditor
• Erweiterte Analysetools: Bode-Plot, Leistungsanalyse und Maskentest
• Optionaler 50-MHz-Funktionsgenerator
• 10,1-Zoll-kapazitiver TFT-LCD-Touch-Display (1024 × 600) mit Unterstützung für Multi-Touch-Gesten
• Konnektivität: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11/Telnet/Socket), Externer Trigger, Hilfsausgang (Trigger Out, Pass/Fail)
• Integrierter Webserver für Fernsteuerung über LAN via Webbrowser
• Unterstützung für externe Maus und Tastatur

Erweiterte Funktionen

10-Bit-Auflösungsmodus

Der optionale 10-Bit-Modus kombiniert mit vertikalem und horizontalem Zoom ermöglicht detaillierte Wellenformanalyse. Benutzer können erfasste Signale vergrößern, um genauere Messungen und sichtbares Rauschen zu reduzieren, besonders nützlich für Untersuchungen von niedriger Signalstärke.

Power-Loop-Antwort-Analyse (Bode-Plot)

Integrierte Bode-Plot-Funktionalität mit kostenloser Bode-Plot-II-Software bietet Stabilitätsmessung und Stromversorgungsschleifenanalyse. Die Funktionen umfassen höhere Messempfindlichkeit, variabler Anregungs-Scan-Modus und intuitive Cursor-Messungen.

Parametermessungen und Statistik

Umfassende Messfunktionen umfassen 50+ Parametertypen über horizontale, vertikale, verschiedene und Kanal-Verzögerungs-Kategorien. Gate-Messungen ermöglichen Parameteranalysen in bestimmten Zeitfenstern. Die Statistik-Anzeige zeigt aktuelle, maximale, minimale, Standard- abweichungs- und Mittelwerte von bis zu 12 Parametern gleichzeitig mit Wahrscheinlichkeitsverteilungs-Histogrammen und verfügbarer Trendanalyse.

Enthaltenes Zubehör

• Passive Sonde (200 MHz), 1 pro Kanal
• USB-Kabel
• Kalibrierzertifikat
• Stromkabel
• Schnellstartanleitung
