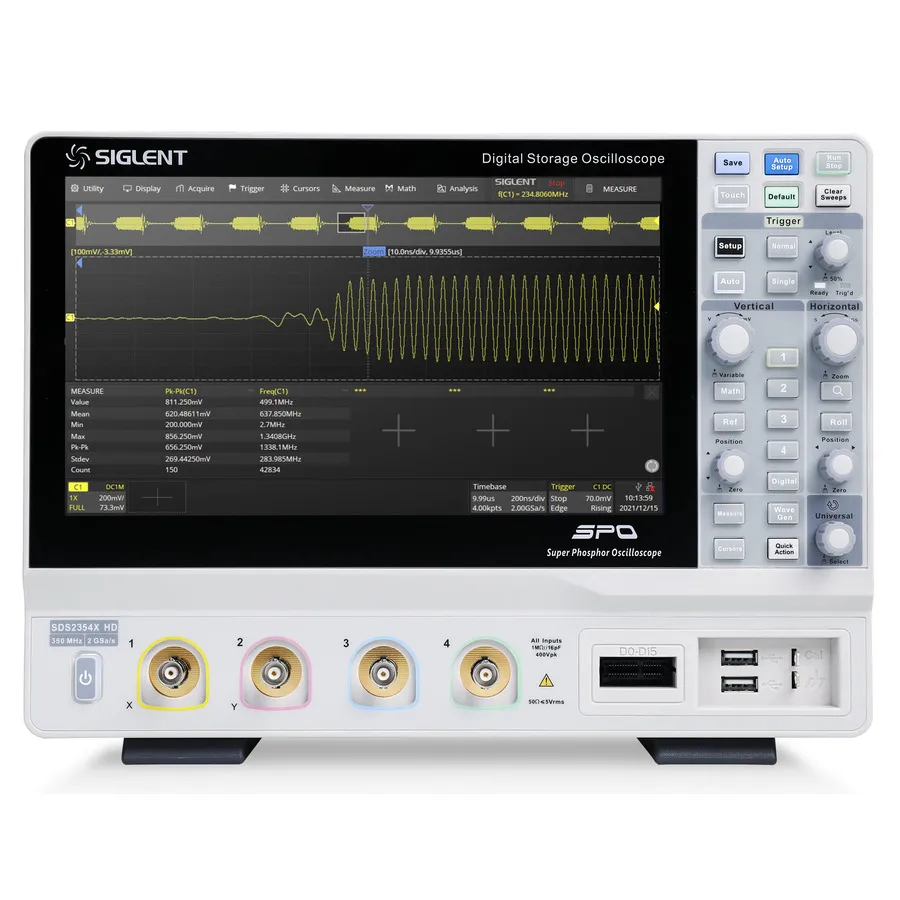

Siglent SDS2204X HD Digital-Oszilloskop

Übersicht

Das Siglent SDS2204X HD ist ein 4-Kanal-Digital-Speicheroszilloskop mit hochauflösenden 12-Bit-Analog-Digital-Umsetzern und Abtastraten von 2 GSa/s. Entwickelt für professionelle Labor- und Feldtests, bietet es 200-MHz-Bandbreite, bis zu 200-Mpts/Kanal-Aufzeichnungslänge und fortschrittliche Super-Phosphor-Technologie (SPO) für detaillierte Signalerfassung und Analyse. Die 10,1-Zoll-kapazitive Touch-Anzeige und das umfassende Triggersystem machen es geeignet für komplexe Elektroniktests und Messanwendungen.

Hauptmerkmale

• 12-Bit-hochauflösung mit 2-GSa/s-Abtastrate und 70-μVrms-Rauschboden
• 4 analoge Kanäle mit 200-MHz-Bandbreite (aufrüstbar auf 350 oder 500 MHz)
• Super-Phosphor-Technologie mit Wellenform-Erfassungsraten bis zu 100.000 Wfm/s (normal) oder 500.000 Wfm/s (Sequenz)
• Erweitertes Triggern einschließlich Edge, Slope, Pulse, Window, Runt, Dropout und Video-Modi
• Serieller Bus-Triggering und Dekodierung für I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S und MIL-STD-1553B-Protokolle
• Segmentierter Erfassungsmodus mit bis zu 80.000 Segmenten zur Erfassung von qualifizierten Ereignissen
• Verlaufswellenform-Aufzeichnung bis zu 80.000 Frames
• 50+ automatische Messparameter mit Statistik, Histogramm und Trendanalyse
• 2 Math-Spuren mit 2-Mpts-FFT und Formeleditor-Unterstützung
• Datenanalyse-Tools: Suchen, Navigieren, Maskentest, Bode-Plot, Leistungsanalyse und Zähler
• Optionale 16 digitale Kanäle für Mixed-Signal-Analyse
• Optionaler 25-MHz-Funktionsgenerator
• 10,1-Zoll-kapazitiver TFT-LCD-Touch-Display (1024 × 600)
• Konnektivität: USB-Host/Gerät (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Integrierter Webserver für Fernsteuerung über Webbrowser und SCPI-Befehle

Anwendungen

• Elektronik-Design und Fehlerbehebung in F&E-Laboren
• Signalintegritätstests und Analyse
• Mixed-Signal-Systementwicklung und Validierung
• Leistungselektronik- und Umrichtertests
• Seriellen Kommunikationsprotokollanalyse und Debugging
• Eingebettete Systementwicklung und Verifikation

Enthaltenes Zubehör

• USB-Kabel
• Schnellstartanleitung
• Passive Sonde (500 MHz), 1 pro Kanal
• Kalibrierzertifikat
• Kabellose Maus
• Stromkabel
