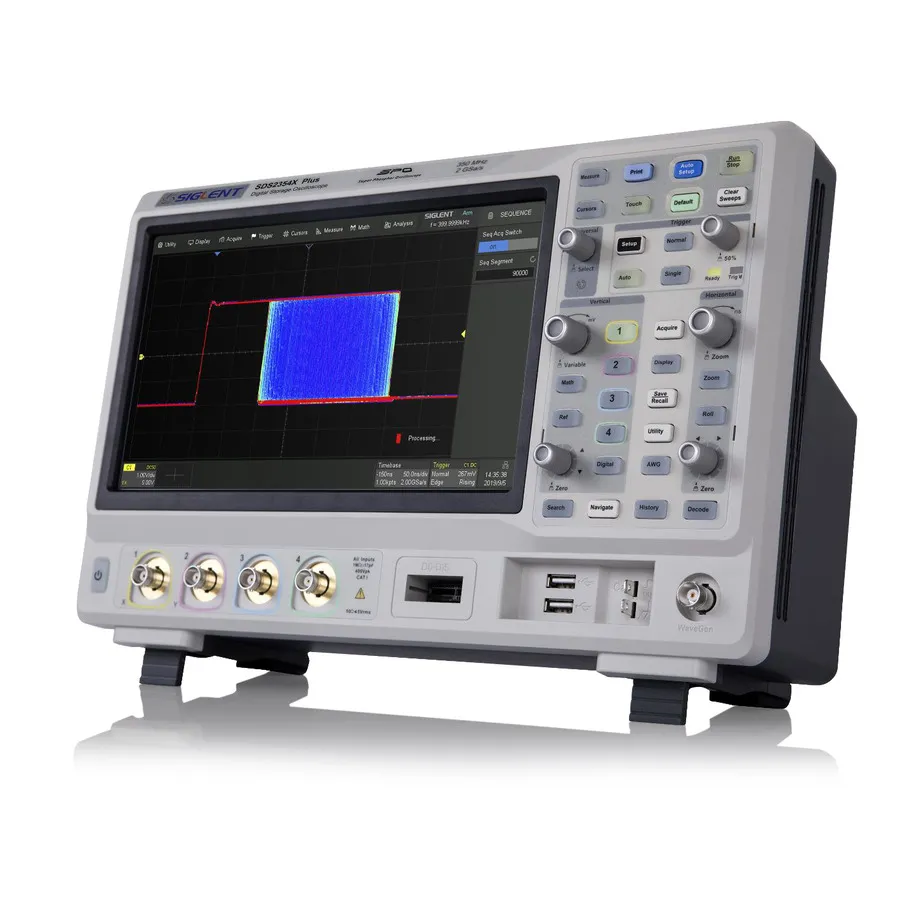

Siglent SDS2104X Plus Super-Phosphor-Oszilloskop

Übersicht

Das Siglent SDS2104X Plus ist ein 4-Kanal-Digital-Oszilloskop mit 100 MHz aus der SDS2000X Plus-Serie. Aufbauend auf Kundenfeedback und fünf Jahren Entwicklung bietet dieses Oszilloskop eine funktionsreiche Konfiguration für allgemeine Laboranwendungen und Elektronikanalyse. Es verfügt über Super-Phosphor-Oszilloskop-Technologie (SPO) für detaillierte Wellenformerfassung und Visualisierung.

Hauptmerkmale

• 100-MHz-Bandbreite mit 4 analogen Kanälen plus 1 externem Trigger-Kanal; 16 digitale Kanäle auf Anfrage
• Abtastrate von 2 GSa/s mit 200-Mpts/Kanal-Speichertiefe
• 8-Bit-Vertikalauflösung mit optionalem 10-Bit-Modus für verbesserte Details
• Super-Phosphor-Oszilloskop-Technologie (SPO) mit normaler Erfassung von 120.000 Wfm/s und 500.000 Wfm/s im Sequenzmodus
• Erweitertes Triggern: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/Hold, Delay und Video (HDTV)
• Serieller Bus-Triggering und Dekodierung für I2C, SPI, UART/RS232, CAN und LIN-Protokolle (Standard); CAN FD, FlexRay, I2S, MIL-STD-1553B optional
• Verlaufswellenform-Aufzeichnung für bis zu 90.000 ausgelöste Wellenformen
• Zwei Math-Spuren mit 2-Mpts-FFT, mathematischen Operationen, Ableitungen, Integralen und Formeleditor
• 50+ Parametermessungen mit Statistik, Histogrammen und Trendanalyse
• 256-stufige Intensitätsabstufung und Farbtemperatur-Anzeigemodi
• 10,1-Zoll-kapazitiver Touchscreen (1024 × 600) mit Multi-Touch-Gesten
• Niedriges Rauschdesign mit 0,5 mV/div bis 10 V/div Spannungsskalierungen
• 50-MHz-Funktionsgenerator (optional)
• Fernsteuerung über integrierten Webserver, LAN, USB und externen Trigger/Hilfsausgang

Erweiterte Funktionen

• Power-Loop-Antwort-Analyse: Bode-Plot-Messungen für Stromversorgungsstabilitätsanalyse mit einstellbarem Anregungs- und Scanmodus
• Suchen und Navigieren: Erweiterte Wellenform-Speicher- und Analysefunktionen
• Maskentest: Automatisiertes Bestanden/Nicht-Bestanden-Testen gegen benutzerdefinierte Wellenformmasken
• Statistik: Echtzeit-Anzeige von aktuellen, maximalen, minimalen, Standardabweichungs- und Mittelwerten für bis zu 12 Parameter gleichzeitig

Anwendungen

• Elektronik-Design und Fehlerbehebung
• Signalintegritäts- und Qualitätsanalyse
• Stromversorgungstests und Stabilitätstests
• Serielles Protokoll-Debugging und Analyse
• Bildungs- und Forschungsanwendungen

Enthaltenes Zubehör

• SDS2104X Plus-Oszilloskop
• 4 × passive Sonden (200 MHz)
• USB-Kabel
• Stromkabel
• Kalibrierzertifikat
• Schnellstartanleitung
