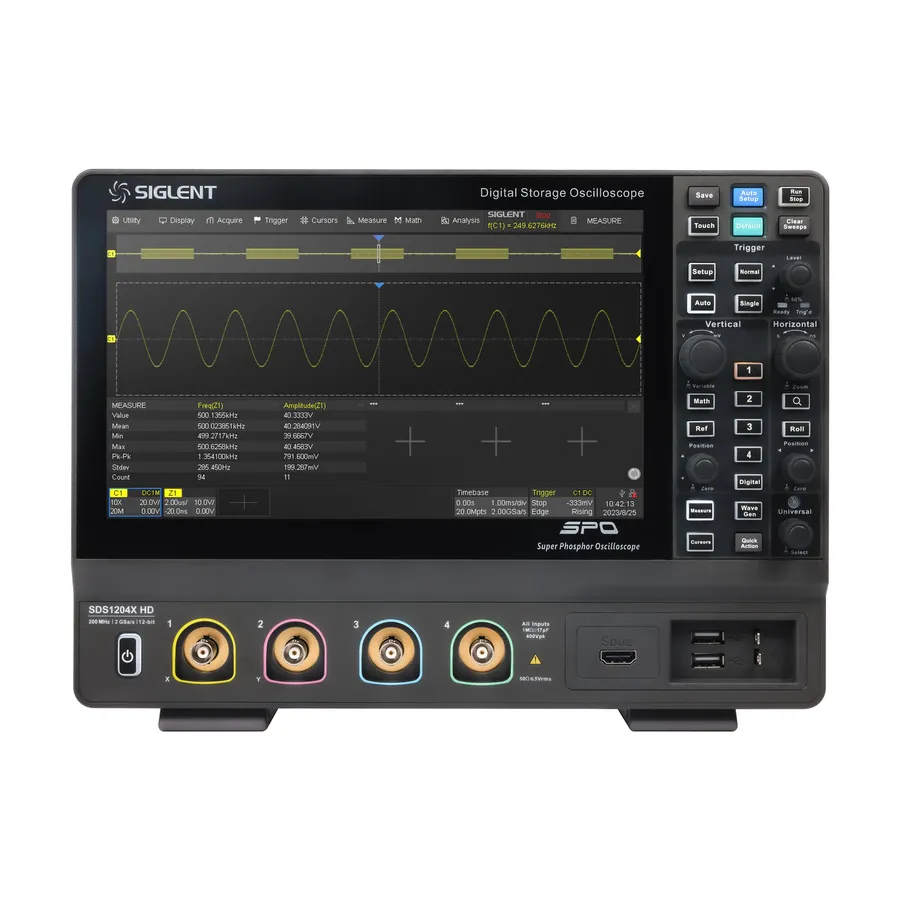

Siglent SDS1204X HD Mixed Signal Oszilloskop

Übersicht

Das Siglent SDS1204X HD ist ein Mixed-Signal-Oszilloskop mit 200 MHz Bandbreite und maximaler Abtastrate von 2 GS/s. Es verfügt über 4 analoge Kanäle mit 12-Bit Auflösung und optionale 16 digitale Kanäle für umfassende Signalanalyse. Der große 10,1-Zoll kapazitives Touchscreen bietet intuitive Bedienung und hervorragende Sichtbarkeit für komplexe Messungen.

Hauptmerkmale

• 200 MHz Bandbreite mit 2 GS/s Abtastrate
• 12-Bit Analog-Digital-Umwandlung mit 70 µVrms Rauschboden
• 4 analoge Kanäle mit optionalen 16 digitalen Kanälen
• SPO-Technologie mit bis zu 120.000 Wellenformen/s Erfassungsrate (500.000 wfm/s im Sequenzmodus)
• 256-stufige Intensitätsabstufung und Farbtemperatur-Display-Modi
• Bis zu 100 Mpts Aufzeichnungslänge mit Aufzeichnung von Verlaufswellenformen (bis zu 80.000 Bilder)
• Fortgeschrittenes Triggering: Flanke, Steigung, Impulsbreite, Fenster, Runt, Muster, Video und serielle Protokolle
• Serielle Bus-Dekodierung für I2C, SPI, UART, CAN, LIN, CAN FD und FlexRay
• 50+ automatische Messungen mit Histogramm, Statistiken und Gating-Fähigkeiten
• Integrierte 2 Mpts FFT und mathematische Funktionen
• Hardware-basierter Maskentest mit benutzerdefiniertem Masken-Editor
• USB Host/Device (USBTMC), LAN (VXI-11/Telnet/Socket) und Fernsteuerung über Web
• Optionaler 25 MHz Funktionsgenerator

Anwendungen

• Validierung von Elektronik- und Schaltungsdesign
• Embedded-Systems-Debugging und Fehlerbehebung
• Analyse und Überprüfung von digitalen Kommunikationsprotokollen
• Stromversorgung und Signalintegritätsanalyse
• Signalverarbeitung und FFT-Analyse
• Schulungs- und Forschungslabore

Mitgeliefertes Zubehör

• PP215 passive Sonden (1 pro Kanal)
• USB-Kabel
• Stromkabel
• Schnellstartanleitung
• Kalibrierzertifikat
