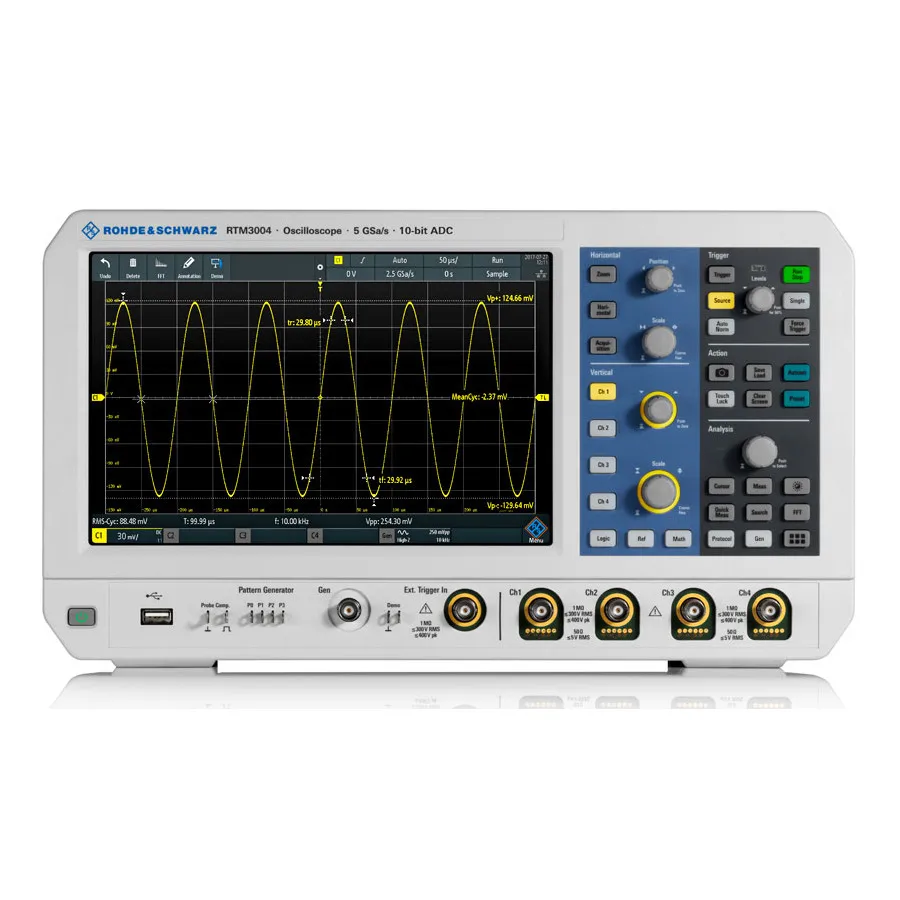

Rohde & Schwarz RTM3004 Digitales Oszilloskop

Überblick

Das Rohde & Schwarz RTM3004 ist ein 4-Kanal-Digitales Oszilloskop der RTM3000-Serie, konzipiert für umfassende Multi-Signal-Analyse und Debugging komplexer elektronischer Systeme. Es verfügt über einen hochauflösenden 10-Bit-ADC, 5 GS/s Abtastrate, großes kapazitives Touchscreen-Display und integrierte Analysetools einschließlich Logikanalysator, Protokollanalysator und Funktionsgenerator.

Hauptmerkmale

• 4 analoge Kanäle mit 10-Bit-ADC (4× bessere Auflösung als 8-Bit)
• 100 MHz Basis-Bandbreite, aufrüstbar auf 200, 350, 500 MHz oder 1 GHz
• 5 GS/s Abtastrate (verschachtelt), 2,5 GS/s auf allen Kanälen
• 40 Msample Standard-Speicher, 80 Msample verschachtelt, bis zu 400 Msample mit Option
• 10,1-Zoll kapazitives Touchscreen (1280 × 800) mit Gesten-Unterstützung
• Außergewöhnliche 500 μV/div Empfindlichkeit mit voller Mess-Bandbreite
• Integrierter Logikanalysator, Protokollanalysator und Funktionsgenerator
• 16 zusätzliche digitale Kanäle verfügbar mit MSO-Option
• Drei-Jahre-Garantie

Anwendungen

• Multi-Kanal-System-Debugging und -Analyse
• Netzteile und Schaltnetzteil-Charakterisierung
• Serielles Protokoll-Debugging mit mehreren Signalpfaden
• Komplexe Signal-Integritätsmessungen
• Transienten und Langzeit-Datenerfassung

Mitgeliefertes Zubehör

• Stromkabel
• Eine RT-ZP05S-Sonde pro analogem Kanal
