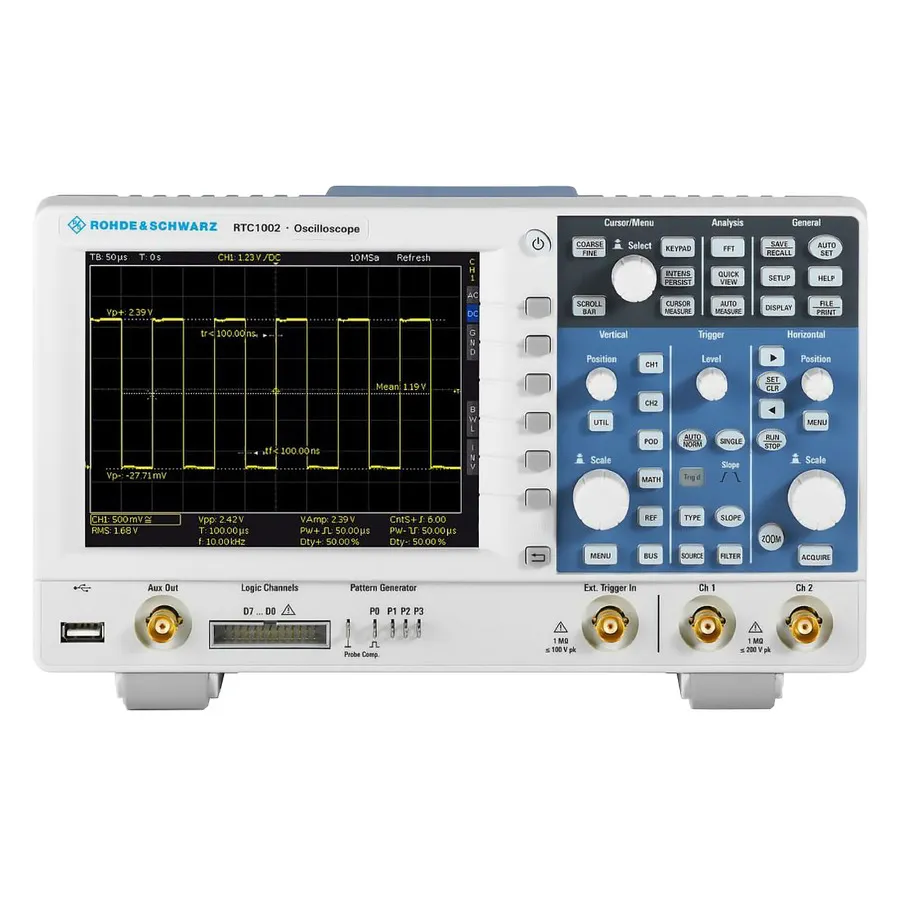

Rohde & Schwarz RTC1K-COM2 Analog-Digital-Oszilloskop

Übersicht

Das Rohde & Schwarz RTC1K-COM2 ist ein Mehrfunktions-Oszilloskop-Paket für Entwickler eingebetteter Systeme, Service-Techniker und Ausbilder. Dieses Analog-Digital-Oszilloskop kombiniert traditionelle Oszilloskop-Funktionalität mit Logikanalyse, Protokollanalyse, Wellenformgenerierung und Frequenzanalyse in einem einzigen kompakten Instrument, das sich ideal für komplexe Signaldebugging und pädagogische Anwendungen eignet.

Wichtigste Funktionen

• 300-MHz-Analogbandbreite
• 2 GS/s Abtastrate pro Kanal, bis zu 2,5 GS/s verschachtelt
• 2 analoge Kanäle plus 8 digitale Kanäle mit MSO-Option
• 2-Megasample-Speichertiefe für erweiterte Wellenformerfassung
• Integrierte Auslöser und Decodierung für I2C/SPI, UART/RS232 und CAN/LIN
• Funktions- und Mustergenerator bis 50 Mbit/s
• Automatische Messungen mit Statistiken und QuickView-Funktion
• Masken-Test-Modus für automatisierte Signalvalidierung
• 6,5-Zoll-VGA-Farbdisplay (640 x 480 Pixel)
• Softwarelizenz-Erweiterung für zukünftige Funktionsaktualisierungen

Anwendungen

• Debugging und Entwicklung eingebetteter Systeme
• Analyse von Serienprotokollen (I2C, SPI, UART, CAN, LIN)
• Signalintegritäts- und Zeitanalyse
• Pädagogische Demonstrationen und Schulung von Studenten
• Komponenten-Test und Frequenzanalyse
• Wellenformgenerierung für Prototypenbau

Enthaltenes Zubehör

• RTC1002 2-Kanal-Oszilloskop
• RTC-B223 300-MHz-Bandbreitenmodul
• RTC-B1 Analog-Digital-(MSO)-Modul
• RTC-PK1 Anwendungspaket mit Protokollanalysemodulen
• Passive einseitige Sonden für jeden Kanal
• Netzkabel und Dokumentation
