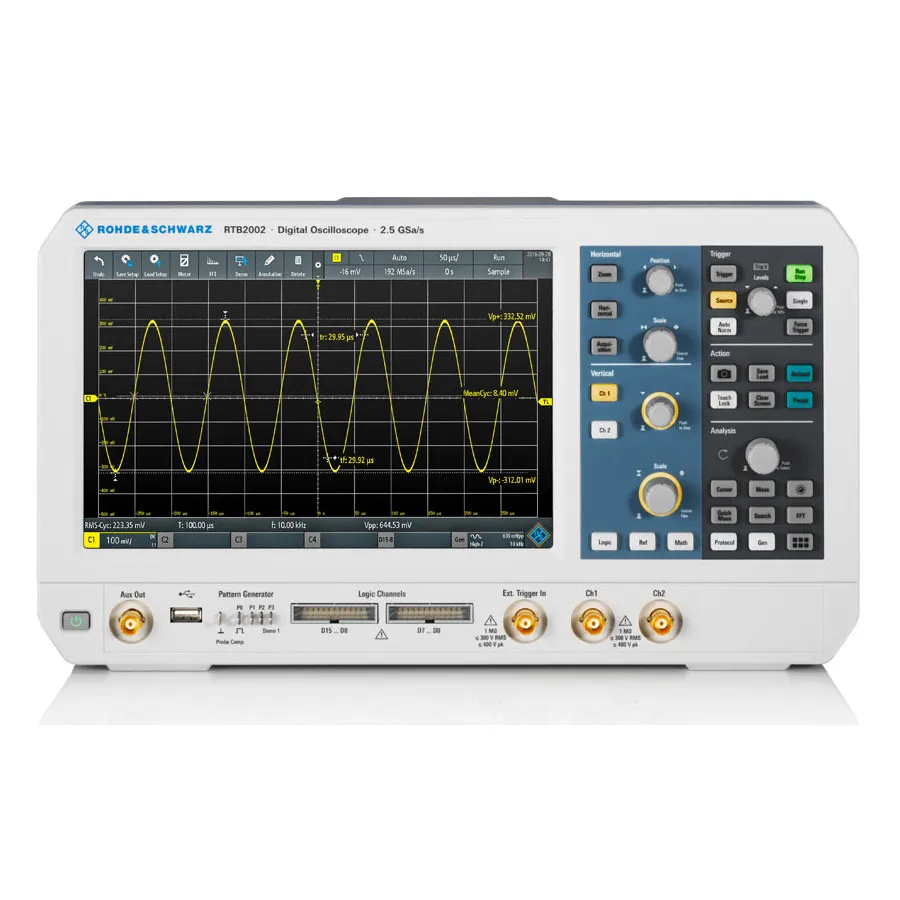

Rohde & Schwarz RTB2K-COM4 Mixed-Signal-Oszilloskop

Übersicht

Das Rohde & Schwarz RTB2K-COM4 ist ein umfassendes Mixed-Signal-Oszilloskop-Paket basierend auf der RTB2004-Plattform. Mit 4 Analogkanälen (erweiterbar auf 16 digitale Kanäle via MSO-Option) und 300-MHz-Bandbreite kombiniert dieses Instrument Oszilloskop-, Logik-Analyzer-, Protokoll-Analyzer-, Waveform-Generator- und digitale Voltmeter-Funktionen. Das 10,1-Zoll-Kapazitiv-Touchscreen und intuitive Benutzeroberfläche machen es ideal für Bildungslabore, Embedded-Design-Debugging und Produktionstests.

Wichtige Funktionen

• 4 Analogkanäle mit bis zu 16 digitalen Kanälen via RTB-B1 MSO-Option
• 300-MHz-Bandbreite mit 10-Bit-Auflösung
• 10 Msample Speicher pro Kanal, 20 Msample im verschachtelten Modus
• Segmentierter Speicher: 160 Msample mit Historienfunktion
• 10,1-Zoll-Kapazitiv-Touchscreen mit 1280 × 800 Pixel Auflösung
• Integrierter Waveform- und Pattern-Generator (ARB) bis 50 Mbit/s
• Protokoll-Triggering und Dekodierung: I2C, SPI, UART, CAN/LIN, RS-232/RS-422/RS-485
• FFT-Frequenzanalyse mit bis zu 128 kpoint Auflösung
• Mask-Test-Modus für automatisierte Pass/Fail-Bewertung
• Digitales Voltmeter und Frequenzzähler auf jedem Kanal
• Integrierter Webserver für MATLAB-Integration und Fernzugriff

Anwendungen

• Embedded-System-Design und Debugging
• Serielles Protokoll-Analyse und Fehlersuche
• Stromversorgung und Schaltungsanalyse
• Bildungslabore und Studentenschulung
• Produktionstests und Qualitätskontrolle
• Frequenzgang-Analyse und Bode-Kurven-Messung

Mitgelieferte Zubehörteile

• RTB2004 Oszilloskop mit 300-MHz-Option
• RT-ZP03 passive Spannungssonden
• Stromkabel
• Software-Optionen: MSO, ARB-Generator, Protokoll-Dekodierung, Historien-/Segmentierter-Speicher, Frequenzgang-Analyse
