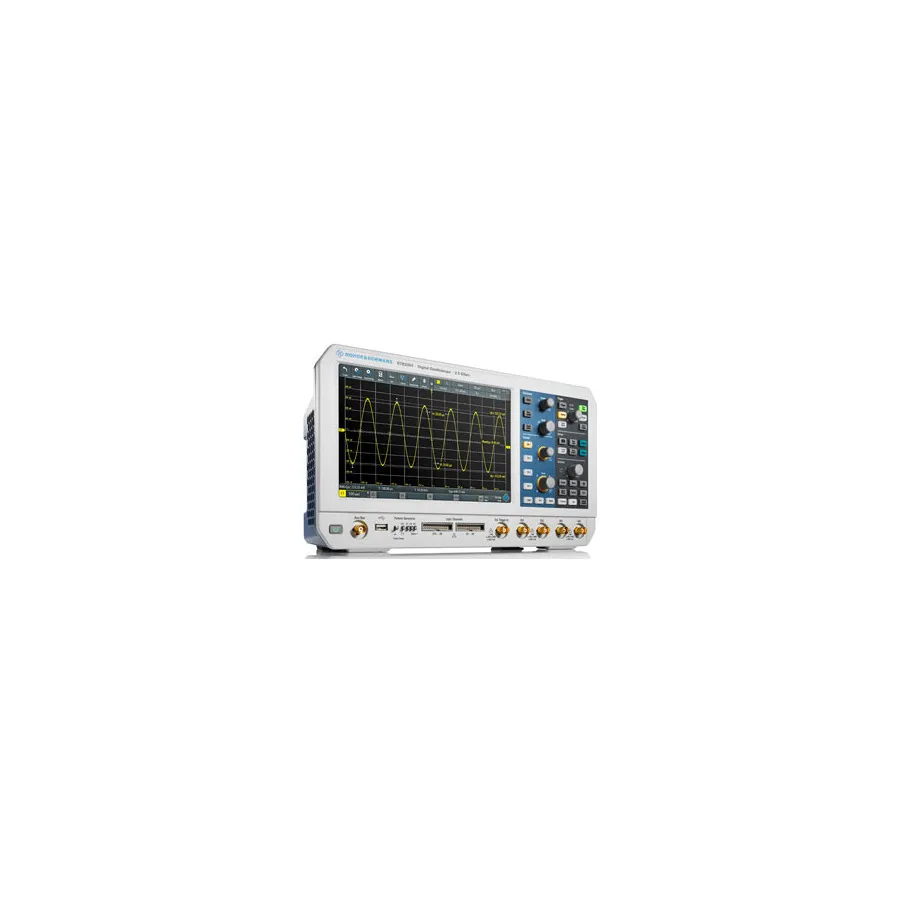

Rohde & Schwarz RTB2004 Digitaloszilloskop – Geöffnete Box
Rohde & Schwarz RTB2004 Digital Oscilloscope - Open Box
Rohde & Schwarz RTB2004 ist ein 4-Kanal-70-MHz-Oszilloskop mit 10-Bit-ADC, 10,1-Zoll-Touchscreen, 2,5 GS/s Abtastung und optionaler 16-Kanal-MSO-Fähigkeit.
Produktdetails
| Modell | RTB2004 |
| Hersteller | Rohde & Schwarz |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Rohde & Schwarz RTB2004 ist ein 4-Kanal-, 70-MHz-Oszilloskop, das Erschwinglichkeit mit erweiterten Funktionen für Bildung, Entwicklung und Produktions-Tests kombiniert. Mit seinem 10,1-Zoll-kapazitiven Touchscreen, 10-Bit Analog-zu-Digital-Wandler und flexiblen Software-Optionen bietet das RTB2004 die Werkzeuge, die notwendig sind, um analoge und digitale Systeme effizient zu debuggen. Die Power of Ten Philosophie bietet überragende Fähigkeit: 10-Bit ADC, 10 Msample Speicher, 10,1-Zoll-Display und 10-Sekunden-Startzeit.
Hauptmerkmale
- 4-Kanal-, 70 MHz Bandbreite mit bis zu 300 MHz Upgrade-Optionen (100, 200, 300 MHz)
- 10-Bit Vertikalauflösung mit 1 mV/div Empfindlichkeit zur detaillierten Signal-Erfassung
- 2,5 GS/s maximale Abtastrate mit 10 Msample Speicher pro Kanal (20 Msample verschachtelt)
- 10,1-Zoll-kapazitives Touchscreen-Display mit 1280 × 800 Auflösung und Gesten-Unterstützung
- Segmentierter Speicher: 160 Msample gesamt mit History-Funktion zur erweiterten Erfassungen
- Optionale MSO-Fähigkeit: bis zu 16 zusätzliche Digitalkanäle mit RTB-B1 Option
- Integrierter Funktions- und Muster-Generator (RTB-B6) bis zu 50 Mbit/s
- Hardware-basierte Protokoll-Analyse: I2C, SPI, CAN/LIN, und UART/RS232
- Eingebautes 3-stelliges Voltmeter (DVM) und 6-stelliger Frequenzzähler pro Kanal
- FFT-basierte Frequenz-Analyse mit bis zu 128k-Punkt Auflösung
- Mask-Test Modus zur Signal-Compliance-Verifizierung
- USB-Host (MTP), USB-Gerät und LAN-Schnittstellen zur Konnektivität und Daten-Transfer
- Eingebauter Webserver zum Remote-Zugriff und MATLAB-Integration
Anwendungen
- Pädagogische Laboratorien: unterrichtet Oszilloskop-Messung und Signalanalyse an Studenten
- Eingebettete Systeme-Design und Debugging über analoge und digitale Domänen
- Schaltnetzteil-Analyse und Fehlerbehebung
- Serial-Protokoll-Entwicklung und Validierung (I2C, SPI, CAN, LIN, UART)
- Produktions- und Service-Abteilungen zum Equipment-Testen und Reparatur
- Prototyp-Entwicklung und Hardware-Validierung
Eingeschlossenes Zubehör
- RTB2004 Oszilloskop
- RT-ZP03 passive Spannungs-Sonden (eine pro Kanal)
- Stromkabel
- Erste-Schritte-Anleitung
- Grundlegende Sicherheitsanweisungen-Broschüre
Technische Daten
| Bandwidth | 70 MHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 2.5 GS/s |
| Memory | 20 Mpts |
| Type | DSO |
| Vertical Resolution | 10 bit |
| Display Type | 10.1 WXGA Capacitive Color Touch |
| Series | RTB2000 Series |
| Alternate Product Number | 1333.1005.04 |
