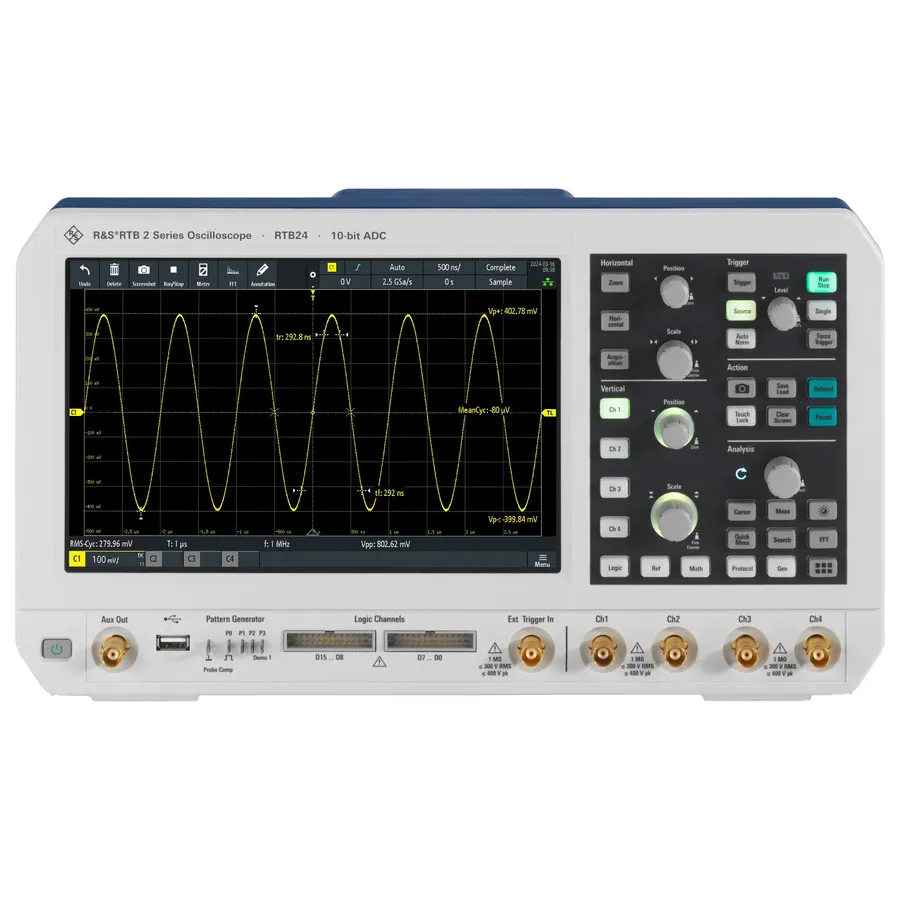

Rohde & Schwarz RTB2-BNDL Oszilloskop-Paket
Rohde & Schwarz RTB2-BNDL Oscilloscope Bundle
Rohde & Schwarz RTB2-BNDL ist ein 4-Kanal-300-MHz-Oszilloskop mit 10-Bit-ADC, 2,5 GS/s Abtastung und vollständigem Protokoll-Analysepaket.
Produktdetails
| Modell | RTB2-BNDL |
| Hersteller | Rohde & Schwarz |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Rohde & Schwarz RTB2-BNDL ist ein umfassendes Oszilloskop-Paket, das das RTB24-300 4-Kanal-Oszilloskop mit einem vollständigen Anwendungspaket kombiniert. Dieses System bietet die Power of Ten — ein 10-Bit-ADC, 10 Msample Speicher (20 Msample verschachtelt), 10,1-Zoll-kapazitives Touchscreen, 10-Sekunden-Startzeit und integrierte 10-in-1 Instrumente für allgemeine Laborarbeit. Das Paket umfasst Protokoll-Analyse-Optionen für I2C/SPI, UART/RS232, CAN/LIN und Frequenzgang-Analyse und macht es ideal für Studenten, Techniker und Ingenieure.
Hauptmerkmale
- 4-Kanal-, 300 MHz Bandbreite Oszilloskop mit 2,5 GS/s Abtastrate
- 10-Bit Analog-zu-Digital-Wandler für überlegenes Signal-Detail und reduziertes Rauschen
- 10,1-Zoll-kapazitives Touchscreen mit 1280 × 800 Auflösung für intuitive Bedienung
- Bis zu 20 Msample Speichertiefe im verschachelten Modus für längere Signal-Erfassungen
- Integrierter Funktions- und Muster-Generator mit beliebiger Signal-Unterstützung (RTB-B6)
- Hardware-basierte Protokoll-Triggering und Dekodierung: I2C/SPI (K1), UART/RS232 (K2), CAN/LIN (K3)
- History und segmentiertes Speicher (160 Msample gesamt) zur erweiterten Analyse (RTB-K15)
- Frequenzgang-Analyse (Bode-Diagramm) zur Charakterisierung von Schaltkreis-Verhalten
- Bandbreiten-Upgrade-Option auf 300 MHz (RTB-B243)
- Optionale Mixed-Signal-Fähigkeit: bis zu 16 Digitalkanäle mit MSO-Add-on
Anwendungen
- Eingebettete Systeme-Design und Debugging über analoge und digitale Domänen
- Schaltnetzteil-Analyse und Charakterisierung
- Serial-Protokoll-Entwicklung und Validierung (I2C, SPI, CAN, LIN, UART)
- Pädagogische Laboratorien und Unterrichtsumgebungen
- Service- und Produktions-Test-Abteilungen
Eingeschlossenes Zubehör
- RTB24-300 Oszilloskop
- RTB-B6 Funktions- und Muster-Generator
- RTB-K15 History und Segment-Speicher
- RTB-B243 300 MHz Bandbreiten-Option
- RTB-PK1 Anwendungspaket (K1, K2, K3, K36)
- RT-ZP03 passive Sonden (4×)
- Stromkabel und Dokumentation
Technische Daten
| Bandwidth | 300 MHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 2.5 GS/s |
| Memory | 20 Mpts |
| Type | MSO |
| Vertical Resolution | 10 bit |
| Display Type | 10.1 WXGA Capacitive Color Touch |
| Series | RTB 2 Series |
| Alternate Product Number | 1333.1005P75 |
| Includes | RTB24-300 Digital Oscilloscope, RTB-B6 ARB Generator, RTB-K15 History and Segment Memory, RTB-B243 300 MHz Bandwidth Option, RTB-PK1 Application Bundle, RT-ZP03 probes x 4, Power cable, Getting Started Manual, Basic Safety Instructions Brochure |
