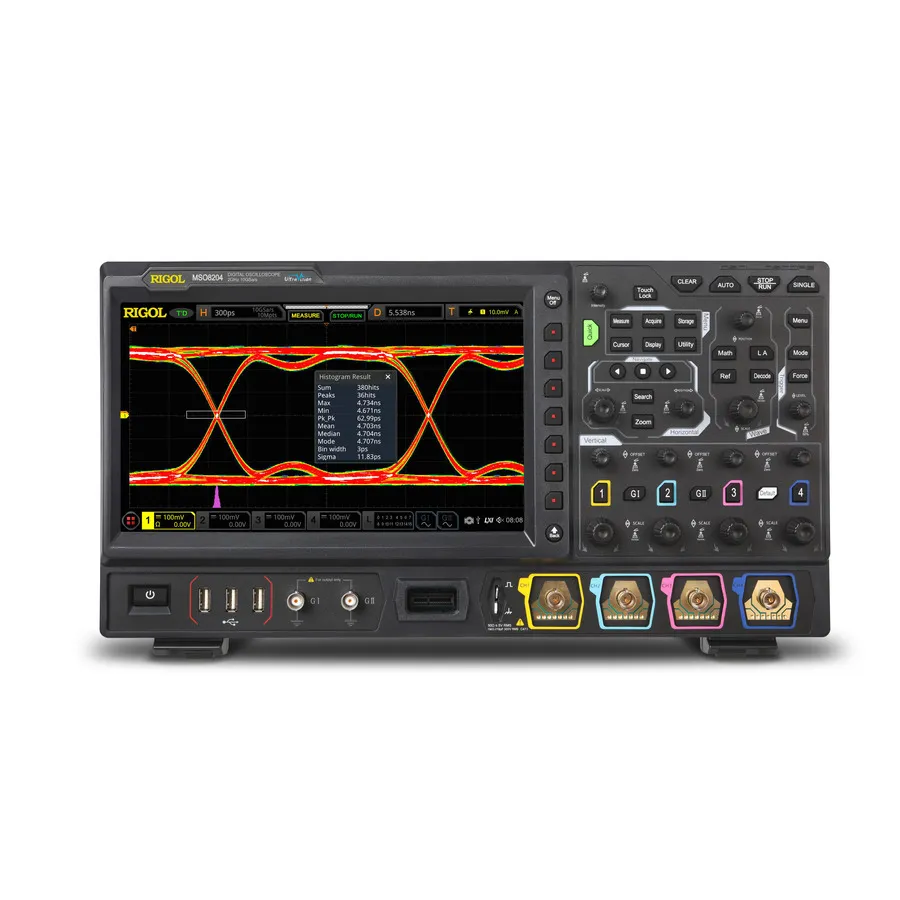

RIGOL MSO8204 Digitales Mischsignal-Oszilloskop

Übersicht

Das RIGOL MSO8204 ist ein 2-GHz-Mischsignal-Oszilloskop aus der MSO8000-Serie von RIGOL, das auf proprietärer ASIC-Chip und UltraVision-II-Plattformtechnologie aufgebaut ist. Es integriert 7 unabhängige Instrumente in einem Gerät und bietet außergewöhnliche Leistung und Vielseitigkeit für Anwendungen in Elektronikdesign, Tests und Analyse.

Wichtigste Merkmale

• 2 GHz Analogbandbreite im Ein- und Halb-Kanal-Modus
• 4 Analogkanäle, 1 EXT-Kanal und 16 Digitalkanäle (Logik-Sonde erforderlich)
• 10 GSa/s Echtzeit-Abtastrate mit bis zu 500 Mpts Speichertiefe
• Hohe Wellenform-Erfassungsrate von über 600.000 Wellenformen pro Sekunde
• Hardware-Echtzeit-Aufzeichnung und Wiedergabe mit bis zu 450.000 Frames
• 7 integrierte Instrumente: Oszilloskop, 16-Kanal-Logik-Analysator, Spektrumanalysator, Arbiträrer Waveform-Generator (optional), digitales Voltmeter, Frequenzzähler und Protokoll-Analysator (optional)
• 41 Wellenform-Parameter-Automessungen mit Vollspeicher-Hardware-Messung
• Erweiterte FFT-Analyse und Peak-Suchfunktionen
• Echtzeit-Augendiagramm- und Jitter-Analyse (optional)
• Erweiterte Power-Analysesoftware (optional)
• 10,1-Zoll kapazitiver Multi-Touch-Bildschirm mit 256-Stufiger Intensitätsanzeige
• Mehrere Schnittstellen: USB HOST/DEVICE, LAN (LXI), HDMI, TRIG OUT, USB-GPIB
• Web-Steuerung und Online-Versionsupgrade-Möglichkeit

Anwendungen

• Digitales Schaltungsdesign und Debugging
• Analyse und Fehlerbehebung bei Mischsignal-Schaltungen
• Stromsignalintegritäts- und Qualitätsanalyse
• Serielle Protokollanalyse und Verifikation
• Lehr- und Forschungsanwendungen
