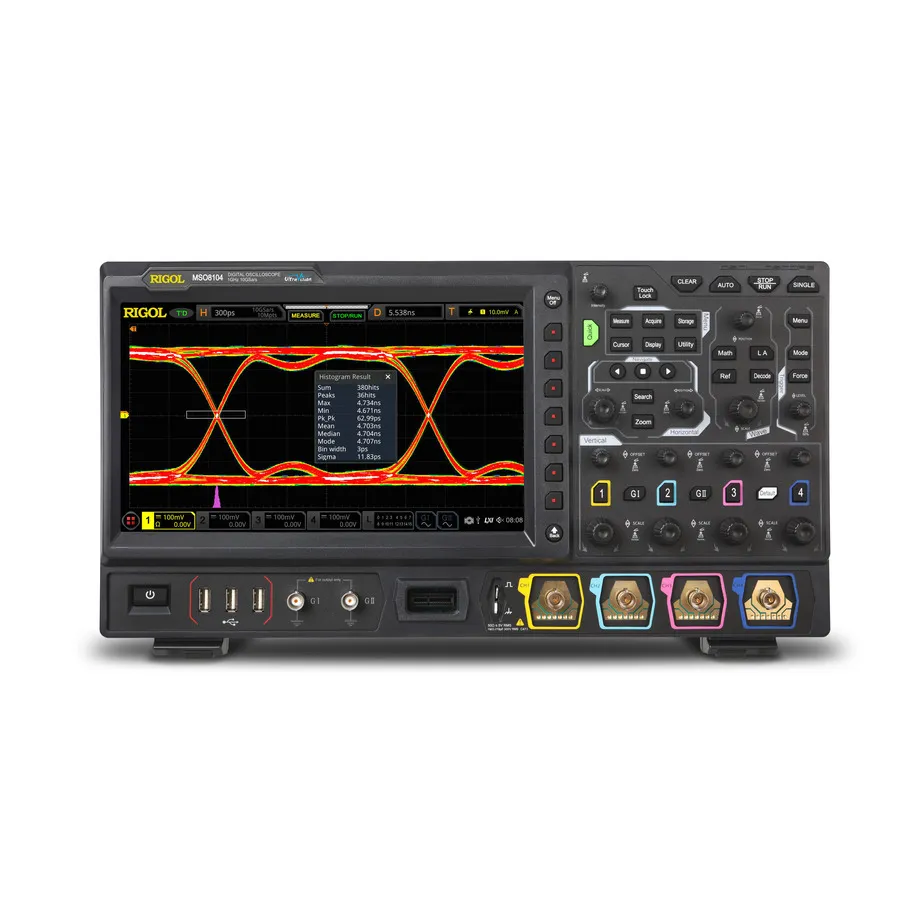

RIGOL MSO8104 Digitales Mischsignal-Oszilloskop

Übersicht

Das RIGOL MSO8104 ist ein hochperformantes digitales Mischsignal-Oszilloskop mit proprietärem ASIC-Chip und UltraVision-II-Plattform von RIGOL. Es integriert 7 unabhängige Instrumente einschließlich digitales Oszilloskop, 16-Kanal-Logik-Analysator, Spektrumanalysator, digitales Voltmeter, 6-stelliger Frequenzzähler und Protokoll-Analysator. Mit 1 GHz Analogbandbreite und einer Erfassungsrate von über 600.000 Wellenformen pro Sekunde liefert das MSO8104 robuste Leistung für anspruchsvolle Mischsignal-Anwendungen.

Wichtigste Merkmale

• 1 GHz Analogbandbreite im Ein- und Halb-Kanal-Modus
• 4 Analogkanäle plus 1 externer Triggerkanal
• 16 Digitalkanäle (Logik-Sonde erforderlich)
• 10 GS/s Echtzeit-Abtastrate
• 500 Mpts Speichertiefe
• Über 600.000 Wellenformen pro Sekunde Erfassungsrate
• 450.000 Frames Hardware-Echtzeit-Aufzeichnung und Wiedergabe
• 41 automatisierte Wellenform-Parametermessungen mit Vollspeicher-Fähigkeit
• Mathematische Operationen, erweiterte FFT-Analyse und Peak-Suchfunktionen
• Wellenform-Histogramm-Analyse und Augendiagramm-Unterstützung
• 10,1-Zoll-kapazitives Multi-Touch-Display mit 256-Stufiger Intensitätsstufung
• Mehrfache Konnektivität: USB HOST/DEVICE, LAN (LXI), HDMI, TRIG OUT, USB-GPIB
• Web-Steuerung und Online-Versionsupgrade-Möglichkeit

Anwendungen

• Allgemeines Testen und Debuggen von Mischsignal-Schaltungen
• Hochfrequenz-Digitale und analoge Signalanalyse
• Stromsignalintegritätsmessungen mit optionaler Power-Analysesoftware
• Augendiagramm- und Jitter-Analyse für Hochgeschwindigkeitsdesigns
• Protokollanalyse und Reverse Engineering
