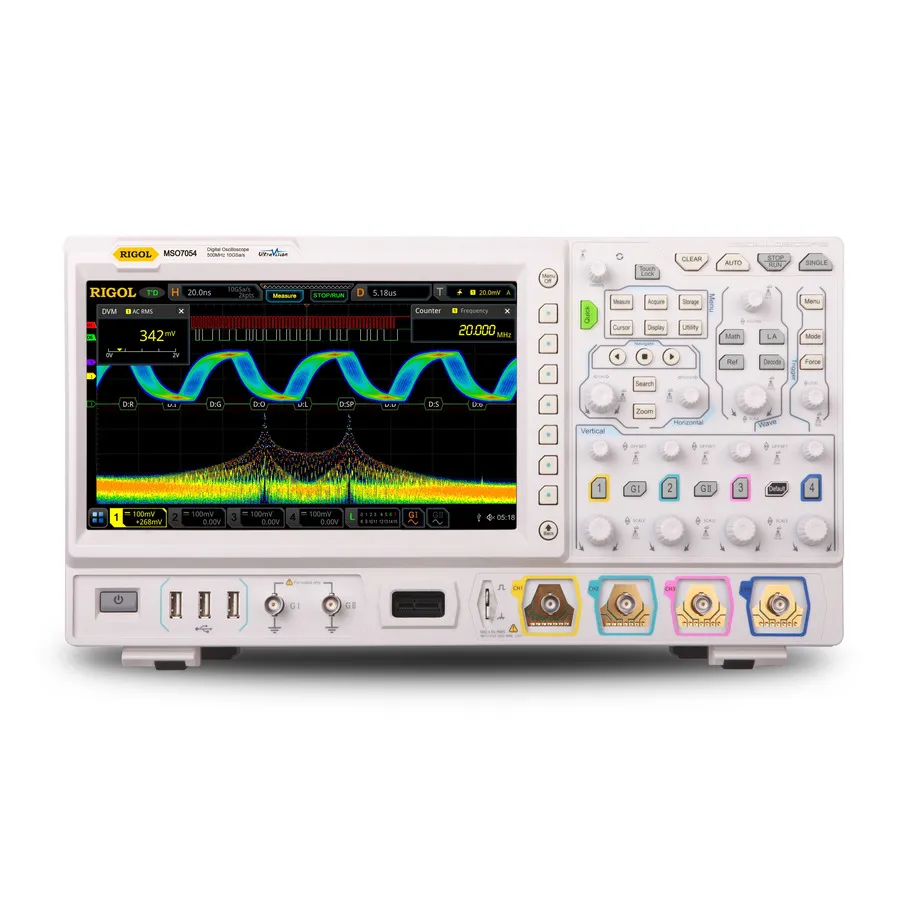

RIGOL MSO7054 Mischsignal-Oszilloskop

Übersicht

Das RIGOL MSO7054 ist ein 500 MHz Mischsignal-Oszilloskop mit 4 Analogkanälen und 16 Digitalkanälen. Es kombiniert sieben unabhängige Instrumente in einem Gerät: digitales Oszilloskop, 16-Kanal-Logikanalysator, Spektrumanalysator, Funktionsgenerator, digitales Multimeter, Frequenzzähler und Protokollanalysator. Mit bis zu 10 GSa/s Echtzeit-Abtastrate und bis zu 500 Mpts Speichertiefe bietet es umfassende Signalanalyse und Visualisierung für Embedded-Design, Leistungsanalyse und HF-Anwendungen.

Hauptmerkmale

• 500 MHz Analogbandbreite mit verfügbaren Bandbreitenerweiterungsoptionen
• 4 Analogkanäle, 1 externer Triggerkanal und 16 Digitalkanäle
• Bis zu 10 GSa/s Echtzeit-Abtastrate und 500 Mpts Speichertiefe
• Über 600.000 Wellenformen pro Sekunde Erfassungsrate
• Hardware-Echtzeit-Wellenformaufzeichnung und -wiedergabe mit bis zu 450.000 Rahmen
• Sieben integrierte Instrumente: Oszilloskop, Logikanalysator, Spektrumanalysator, Funktionsgenerator, Multimeter, Frequenzzähler und Protokollanalysator
• Serielle Protokoll-Trigger und Dekodierung
• 41 automatische Wellenformparameter-Messungen mit vollständiger Speicherhardwaremessung
• Erweiterte mathematische Operationen und verbessertes FFT-Spektrum
• Wellenformhistogramm-Analyse und Peak-Suchfunktion
• 10,1-Zoll kapazitives Multi-Touch-Display mit 256-stufiger Intensitätsabstufung
• Mehrfache Konnektivität: USB HOST/DEVICE, LAN (LXI), HDMI, TRIG OUT
• Online-Versionsupgrade-Fähigkeit

Anwendungen

• Embedded-System-Design und Fehlerbehebung
• Stromversorgungsanalyse und Charakterisierung
• Serielle Protokollanalyse und Dekodierung
• HF-Schaltungsentwicklung und Messung
