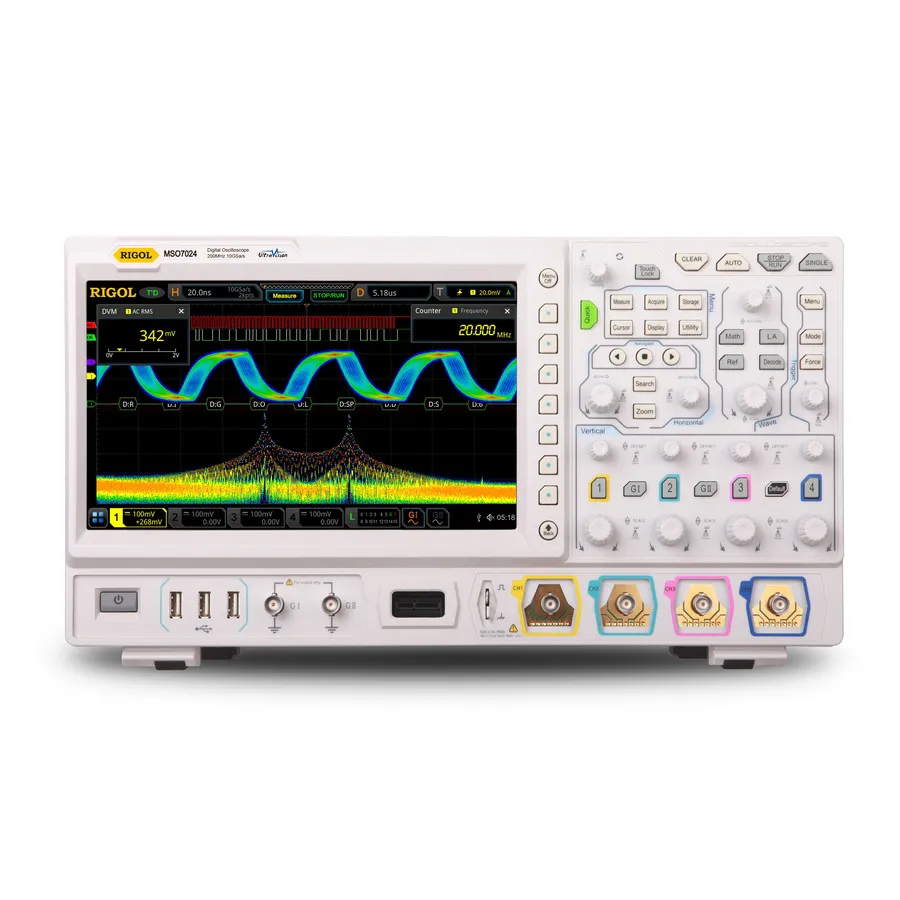

RIGOL MSO7024 Mischsignal-Oszilloskop

Übersicht

Das RIGOL MSO7024 ist ein Mischsignal-Oszilloskop, das beste Abtast- und Speichertiefen-Klasse mit einer intuitiven, flexiblen Benutzeroberfläche basierend auf der UltraVision II Architektur und innovativem Phoenix Chipset kombiniert. Mit 200 MHz Analogbandbreite, 4 Analogkanälen und optionalen 16 Digitalkanälen bietet es umfassende Analyse- und Visualisierungsfunktionen für Embedded Design, Stromanalyse, Serien-Dekodierung und RF-Anwendungen.

Hauptmerkmale

• 200 MHz Analogbandbreite mit optionalen Upgrades auf 350 und 500 MHz
• 4 Analogkanäle, 1 externer Triggerkanal und optionale 16 Digitalkanäle
• 10 GS/s Echtzeit-Abtastrate
• Bis zu 500 Mpts Speichertiefe (optional)
• Wellenformerfassungsrate über 600.000 Wellenformen pro Sekunde
• Bis zu 450.000 Frames Hardware Echtzeit und kontinuierliche Wellenformaufzeichnung und Wiedergabe
• 7 integrierte Instrumente: digitales Oszilloskop, 16-Kanal-Logik-Analysator, Spektrum-Analysator, willkürlicher Wellenform-Generator, digitales Voltmeter, 6-stelliger Frequenzzähler und Protokoll-Analysator
• Multiple Serienprotokoll-Trigger und Dekodierungen
• 41 automatische Messungen mit vollständiger Speicher-Hardware-Messfunktion
• Erweiterte mathematische Operationen, erweiterte FFT-Analyse und Spitzensuche
• Wellenform-Histogramm-Analyse
• 10,1-Zoll kapazitives Multi-Touch-Display mit 256-stufiger Intensitäts-Abstufung und Farbpersistenz
• Multiple Schnittstellen: USB HOST und DEVICE, LAN (LXI), HDMI, TRIG OUT und webbasierte Fernbedienung
• Online-Version-Upgrade-Funktion

Anwendungen

• Embedded System Design und Verifizierung
• Stromanalyse und Charakterisierung
• Serien-Protokoll-Dekodierung und Analyse
• RF und hochfrequente Signalmessungen
