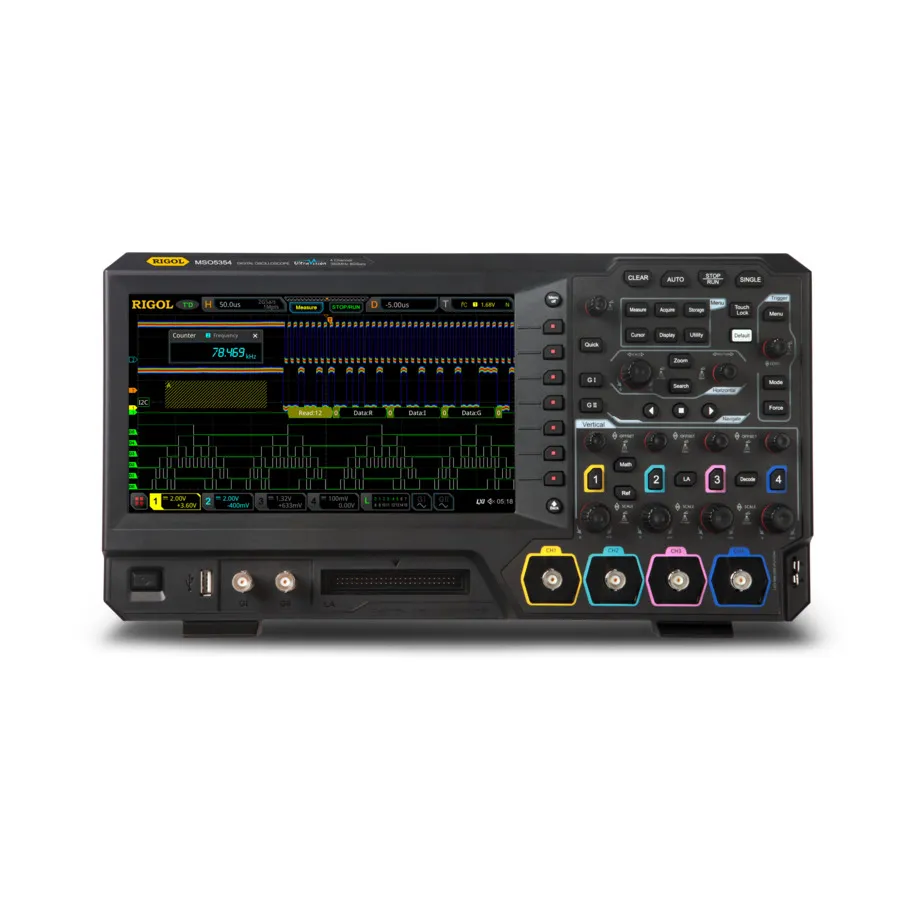

RIGOL MSO5354 Gemischtes Signal-Oszilloskop

Übersicht

Das RIGOL MSO5354 ist ein 350 MHz Gemischtes Signal-Oszilloskop für fortgeschrittene Signalanalyse und Protokoll-Debugging. Mit 8 GS/s Abtastung, 4 Analogkanälen und 16 optionalen Digitalkanälen integriert das MSO5354 sieben unabhängige Instrumente in eine einzelne Lösung für umfassende Analyse von Eingebettete Systeme und Digitalelektronik.

Hauptmerkmale

• 350 MHz Analogbandbreite mit 8 GS/s Echtzeit-Abtastung
• 4 Analogkanäle mit Bandbreiten-Upgrade-Option-Unterstützung
• Optionale 16 Digitalkanäle für Gemischtes Signal-Analyse (LA-Sonde erforderlich)
• Bis zu 200 Mpts Speichertiefe Option (Standard 100 Mpts)
• Über 500.000 Wellenformen/s Erfassungsrate mit 256-stufiger Intensitätsgraduierung Display
• 41 automatisierte Wellenform-Parameter-Messungen
• Mehrere serielle Protokoll-Trigger und Dekodierung-Unterstützung
• Bis zu 450.000 Rahmen Hardware Echtzeit-Aufzeichnung und Wiedergabe
• Integrierte 7-in-1-Instrumente: Oszilloskop, Logikanalysator, Spektrumanalysator, Arbiträr-Wellenformgenerator, Voltmeter, Frequenzzähler und Protokollanalysator
• Bode-Diagramm-Analysator für Loop-Tests und Frequenzgang-Analyse
• Fortgeschrittene Leistungsanalyse-Software (optional)
• 9-Zoll kapazitiver Multi-Touch-Bildschirm mit Farbpersistenz
• Mehrere Schnittstellen: USB, LAN (LXI), HDMI, Trigger-Ausgang und USB-GPIB
• Web Control für Fernbefehl-Ausführung
• Online-Firmware-Upgrade-Fähigkeit

Anwendungen

• Eingebettete Systeme Design und Validierung
• Digitale Protokoll-Analyse und Debugging
• Leistungselektronik und Schaltungsanalyse
• Pädagogische und Laboranwendungen
• Produktionstests und Herstellungsqualitätskontrolle
