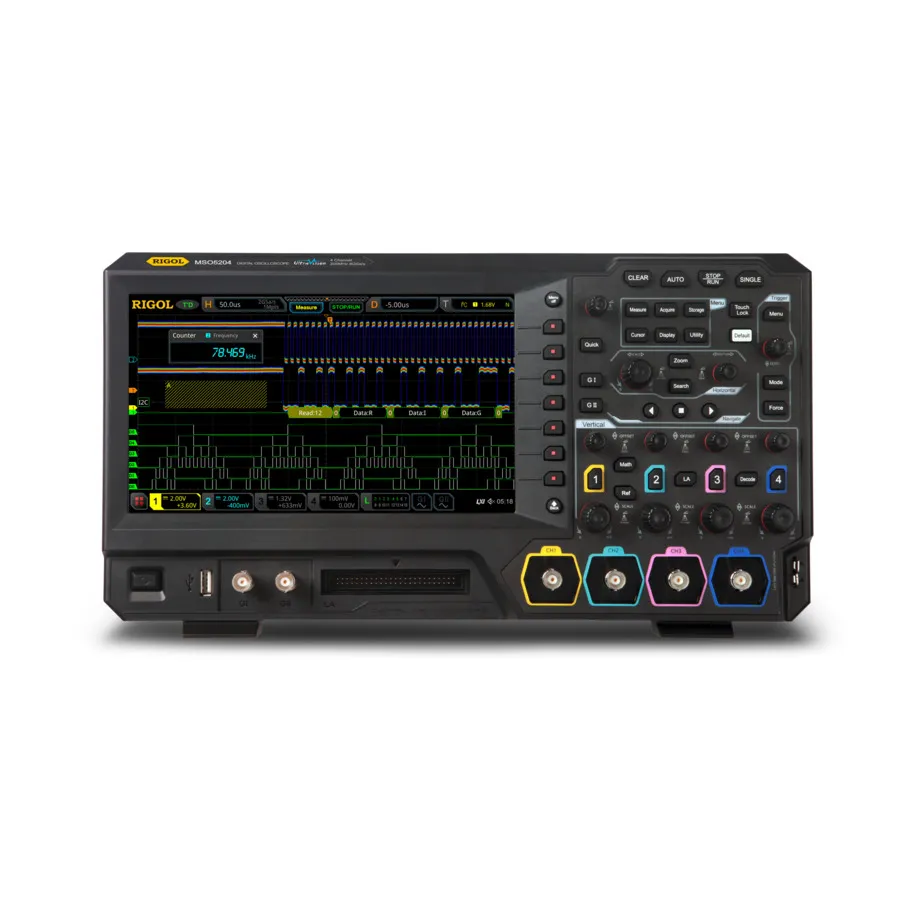

RIGOL MSO5204 Gemischtes Signal-Oszilloskop

Übersicht

Das RIGOL MSO5204 ist ein 200 MHz Gemischtes Signal-Oszilloskop für Ingenieure, die umfassende Signalerfassungs- und Analysefähigkeiten benötigen. Mit 8 GS/s Echtzeit-Abtastung, 4 Analogkanälen und optionalen 16 Digitalkanälen liefert das MSO5204 die Leistung, die für komplexe Messtasks in Eingebettete Systeme-, Automobil- und Leistungselektronik-Anwendungen erforderlich ist.

Hauptmerkmale

• 200 MHz Analogbandbreite mit bis zu 8 GS/s Echtzeit-Abtastung
• 4 Analogkanäle (upgradefähig) mit 100 Mpts Speichertiefe
• Optionale 16 Digitalkanäle für Gemischtes Signal-Analyse
• Über 500.000 Wellenformen/s Erfassungsrate
• 41 automatisierte Wellenform-Parameter-Messungen mit Full-Memory Messfunktion
• Mehrere serielle Protokoll-Trigger und Dekodierung (I²C, SPI, CAN, UART, usw.)
• Bis zu 450.000 Rahmen Hardware Echtzeit-Aufzeichnung
• Fortgeschrittene Suche und Navigation mit Ereignistabelle
• Integrierte 7-in-1-Instrumente: Oszilloskop, Logikanalysator, Spektrumanalysator, Arbiträr-Wellenformgenerator, Voltmeter, Frequenzzähler und Protokollanalysator
• 9-Zoll kapazitiver Touchscreen mit 256-stufiger Intensitätsgraduierung
• Mehrere Konnektivitätsoptionen: USB, LAN (LXI), HDMI und Trigger I/O

Anwendungen

• Eingebettete Systeme Design und Debugging
• AutomobilElektronik und Transportelektronik
• Leistungselektronik und Schaltregler-Analyse
• Digitale Signal-Integritätsmessungen
• Protokoll-Analyse und serielle Kommunikationstests

Mitgeliefertes Zubehör

• Passive Sonden (Menge und Spezifikation abhängig von Konfiguration)
• USB-Kabel
• Stromkabel
• Dokumentation und Schnellstartanleitung
