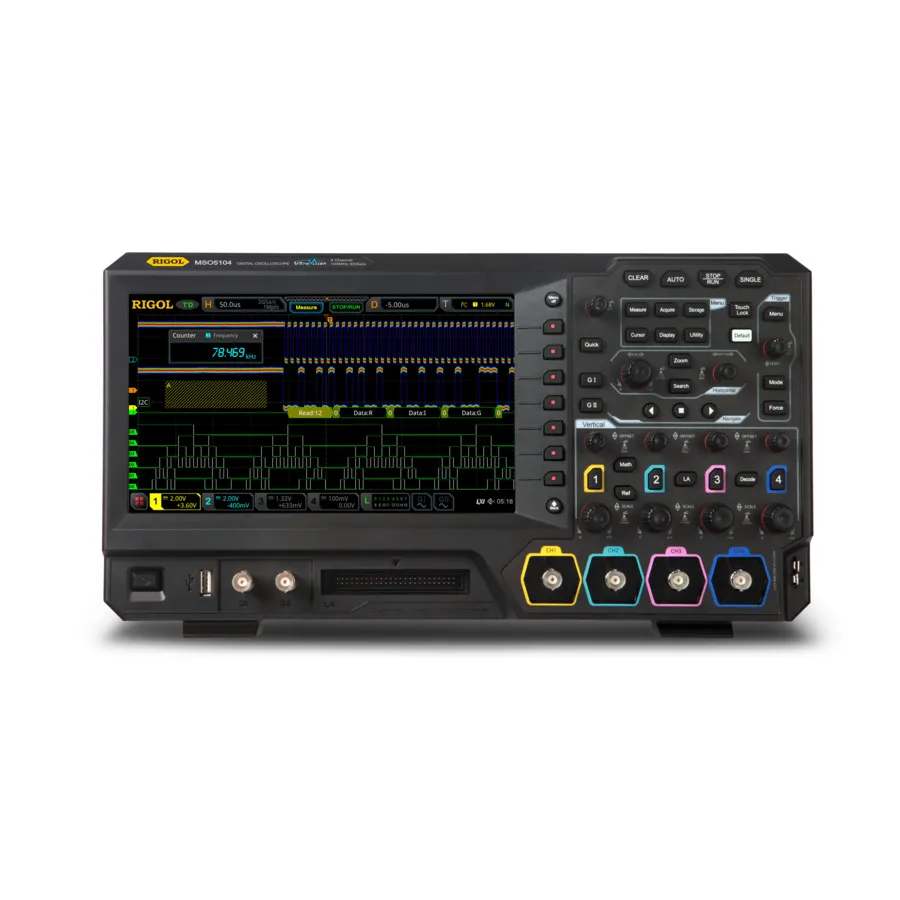

RIGOL MSO5104 Gemischtes Signal-Oszilloskop

Übersicht

Das RIGOL MSO5104 ist ein 100 MHz Gemischtes Signal-Oszilloskop aus der MSO5000 Serie, das sieben unabhängige Instrumente in einer einzigen Plattform integriert: digitales Oszilloskop, Logikanalysator, Spektrumanalysator, beliebiger Wellenformgenerator, digitales Voltmeter, Frequenzzähler und Protokollanalysator. Der 9-Zoll kapazitiver Multi-Touch-Bildschirm mit 256-stufiger Intensitätsgraduierung bietet eine intuitive Schnittstelle für komplexe Signalanalyse.

Hauptmerkmale

• 100 MHz Analogbandbreite mit Upgrade-Optionen
• 4 Analogkanäle (upgradefähig), Standard 16 Digitalkanäle (LA-Sonde erforderlich)
• 8 GSa/s Echtzeit-Abtastrate
• 100 Mpts Speichertiefe (200 Mpts Option verfügbar)
• Über 500.000 Wellenformen pro Sekunde Erfassungsrate
• 41 Wellenform-Parameter Auto-Messung mit Full-Memory Hardware-Funktion
• Serielle Protokoll-Trigger und Dekodierung
• Zone Triggering für komplexe Signalerfassung
• Verbesserte FFTs, Farbgraduierung und Histogramm-Analyse
• 450.000 Rahmen Hardware Echtzeit- und kontinuierliche Aufzeichnung mit Wiedergabe
• Mehrere Schnittstellen: USB HOST/DEVICE, LAN (LXI), HDMI, TRIG OUT, USB-GPIB
• Web Control Fernbefehl und Online-Versionsupgrade

Anwendungen

• Komplexe Signalanalyse mit fortgeschrittenem Triggering
• Serielle Protokoll-Fehlerbehebung und Dekodierung
• Leistungsanalyse mit optionaler Software
• Loop-Test-Analyse mit Bode-Diagramm
• Multi-Domain-Signalmessung und -Analyse
