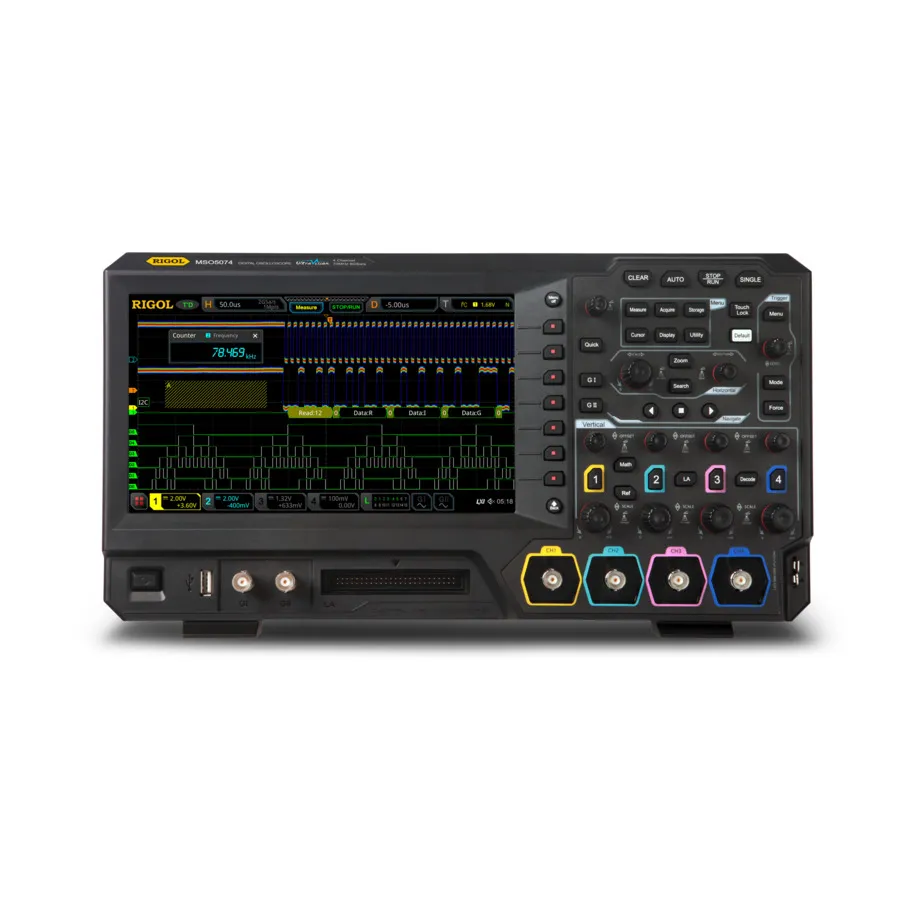

RIGOL MSO5074 Mixed-Signal-Oszilloskop

Übersicht

Das RIGOL MSO5074 ist ein Mixed-Signal-Oszilloskop aus der MSO5000-Serie, das sieben unabhängige Instrumente auf einer Plattform integriert: digitales Oszilloskop, Logikanalysator, Spektrumanalysator, Arbiträr-Wellenform-Generator, digitales Voltmeter, Frequenzzähler und Protokollanalysator. Der 9-Zoll kapazitiver Multi-Touch-Bildschirm mit 256-stufiger Intensitätsabstufungs-Anzeige bietet eine intuitive Schnittstelle für komplexe Signalanalyse.

Hauptmerkmale

• 70 MHz Analogbandbreite mit Upgrade-Optionen
• 4 analoge Kanäle (erweiterbar), Standard 16 digitale Kanäle (LA-Sonde erforderlich)
• 8 GSa/s Echtzeit-Abtastrate
• 100 Mpts Speichertiefe (200 Mpts Option verfügbar)
• Über 500.000 Wellenformen pro Sekunde Erfassungsrate
• 41 Wellenform-Parameter Auto-Messung mit vollständiger Speicher-Hardwarefunktion
• Serielle Protokoll-Auslöser und Dekodierung
• Zone-Auslösen für komplexe Signalerfassung
• Verbesserte FFTs, Farbabstufung und Histogramm-Analyse
• 450.000 Bilder Hardware-Echtzeit- und kontinuierliche Aufzeichnung mit Wiedergabe
• Multiple Schnittstellen: USB HOST/DEVICE, LAN (LXI), HDMI, TRIG OUT, USB-GPIB
• Web-Steuerung Remote-Befehl und Online-Versions-Upgrade

Anwendungen

• Komplexe Signalanalyse mit fortgeschrittenem Auslösen
• Fehlerbehebung und Dekodierung von Serienprotokollen
• Leistungsanalyse mit optionaler Software
• Loop-Test-Analyse mit Bode-Diagramm
• Multi-Domain-Signalmessung und Analyse
