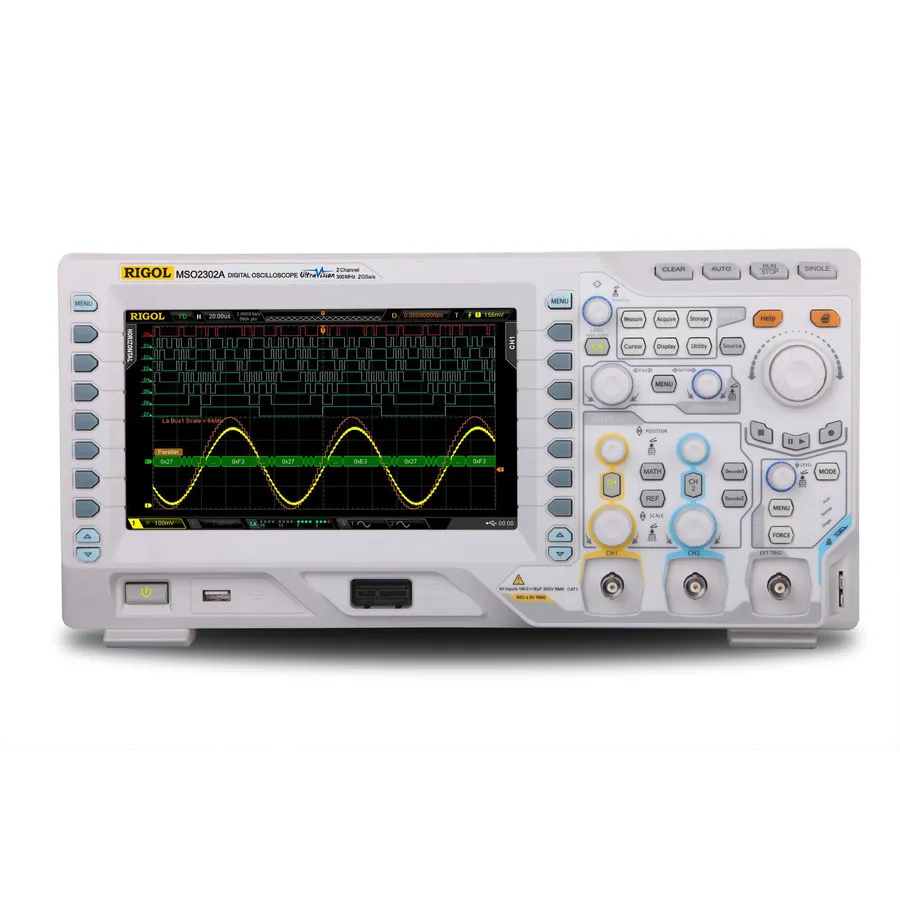

RIGOL MSO2302A-S Mischsignal-Oszilloskop

Übersicht

Das RIGOL MSO2302A-S ist ein Mischsignal-Oszilloskop aus der 2000A Serie, das erweiterte Messfähigkeiten mit einem integrierten dualen 25 MHz Signalgenerator kombiniert. Es bietet best-in-class Funktionen und Wert für Labor- und Feldanwendungen, erweitert mit innovativer UltraVision-Technologie und erweiterten Wellenformaufzeichnungs-Fähigkeiten.

Hauptfunktionen

• 300 MHz Bandbreite mit standardmäßiger 50Ω Eingangsimpedanz
• 2 Analog- und 16 Digitalkanäle für Mischsignal-Analyse
• 2 GSa/s Echtzeit-Abtastrate (Analogkanäle), 1 GSa/s (Digitalkanäle)
• 14 Mpts standardmäßige Speichertiefe (aufgerüstet auf 56 Mpts für Analog, 28 Mpts für Digital)
• 52.000 Wellenformen pro Sekunde Erfassungsrate
• 256-stufige Intensitäts-Abstufung für Wellenformdarstellung-Klarheit
• 65.000 Bilder Hardware-Echtzeit-Wellenformaufzeichnung, Wiedergabe und Analyse
• Integrierter dualer 25 MHz Funktions-/Wellenformgenerator (-S Variante)
• 8-Zoll TFT WVGA-Display (800x480)
• Niedrigerer Rausch-Boden mit breitem vertikalem Bereich: 500µV/div bis 10V/div
• Erweiterte Trigger-Optionen und Parallel-, RS232-, I2C-, SPI- und CAN-Bus-Dekodierung
• RPL2316 Digital-Sonden-Paket im Lieferumfang für 16-Kanal-Logik-Analyse
• Vollständige Konnektivität: USB Host/Device, LAN (LXI), AUX, optionales USB-GPIB
• Unterstützt Fernsteuerung und SCPI-Programmierung

Anwendungen

• Digitaler Schaltungs-Entwurf und Debugging mit integrierter Signalgenerierung
• Serielle Protokoll-Tests und Validierung (RS232, I2C, SPI, CAN)
• Signalintegritäts-Messungen und Analyse
• Automobilelectronik-Entwicklung und Fehlersuche
• Consumer Electronics-Tests mit Wellenform-Stimulus
• Bildungs-Labor-Messungen und Signalgenerierung
• Feldwartung und Diagnose vor Ort

Mitgeliefertes Zubehör

• RPL2316 Digital-Sonden-Paket (für 16-Kanal-Logik-Analyse)
• Stromkabel
• USB-Kabel und Konnektivitäts-Zubehör
