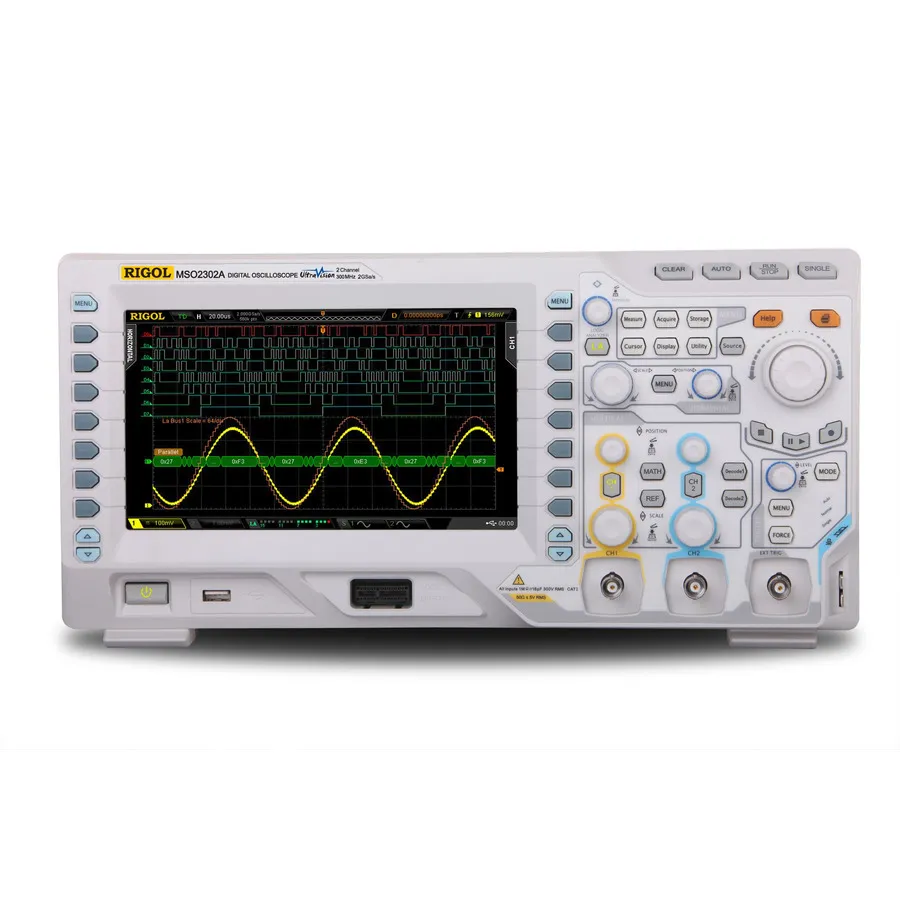

RIGOL MSO2302A Mischsignal-Oszilloskop

Übersicht

Das RIGOL MSO2302A ist ein digitales Oszilloskop aus der 2000A Serie, das beste Funktionen und Wert bietet. Es bietet erweiterte Triggern, großes 8-Zoll-Display und umfassende Dekodierungs-Fähigkeiten für Labor- und Feldanwendungen. Mit innovativer UltraVision-Technologie und erweiterter Wellenformaufzeichnung bietet es außergewöhnliche Leistung für die Analyse schnellerer Signale.

Hauptfunktionen

• 300 MHz Bandbreite mit standardmäßiger 50Ω Eingangsimpedanz
• 2 Analog- und 16 Digitalkanäle für Mischsignal-Analyse
• 2 GSa/s Echtzeit-Abtastrate (Analogkanäle), 1 GSa/s (Digitalkanäle)
• 14 Mpts standardmäßige Speichertiefe (aufgerüstet auf 56 Mpts für Analog, 28 Mpts für Digital)
• 52.000 Wellenformen pro Sekunde Erfassungsrate
• 256-stufige Intensitäts-Abstufung für Wellenformdarstellung-Klarheit
• 65.000 Bilder Hardware-Echtzeit-Wellenformaufzeichnung, Wiedergabe und Analyse
• 8-Zoll TFT WVGA-Display (800x480)
• Niedrigerer Rausch-Boden mit breitem vertikalem Bereich: 500µV/div bis 10V/div
• Erweiterte Trigger-Optionen und Parallel-, RS232-, I2C-, SPI- und CAN-Bus-Dekodierung
• RPL2316 Digital-Sonden-Paket im Lieferumfang für 16-Kanal-Logik-Analyse
• Vollständige Konnektivität: USB Host/Device, LAN (LXI), AUX, optionales USB-GPIB
• Unterstützt Fernsteuerung und SCPI-Programmierung

Anwendungen

• Digitale Schaltungsanalyse und Debugging
• Serielle Protokoll-Dekodierung und Validierung (RS232, I2C, SPI, CAN)
• Signalintegritäts-Messungen und Analyse
• Automobilelectronik-Tests
• Consumer Electronics-Entwicklung und Fehlersuche
• Bildungs-Labor-Messungen
• Feldwartung und Diagnose vor Ort

Mitgeliefertes Zubehör

• RPL2316 Digital-Sonden-Paket (für 16-Kanal-Logik-Analyse)
• Stromkabel
• USB-Kabel und Konnektivitäts-Zubehör
