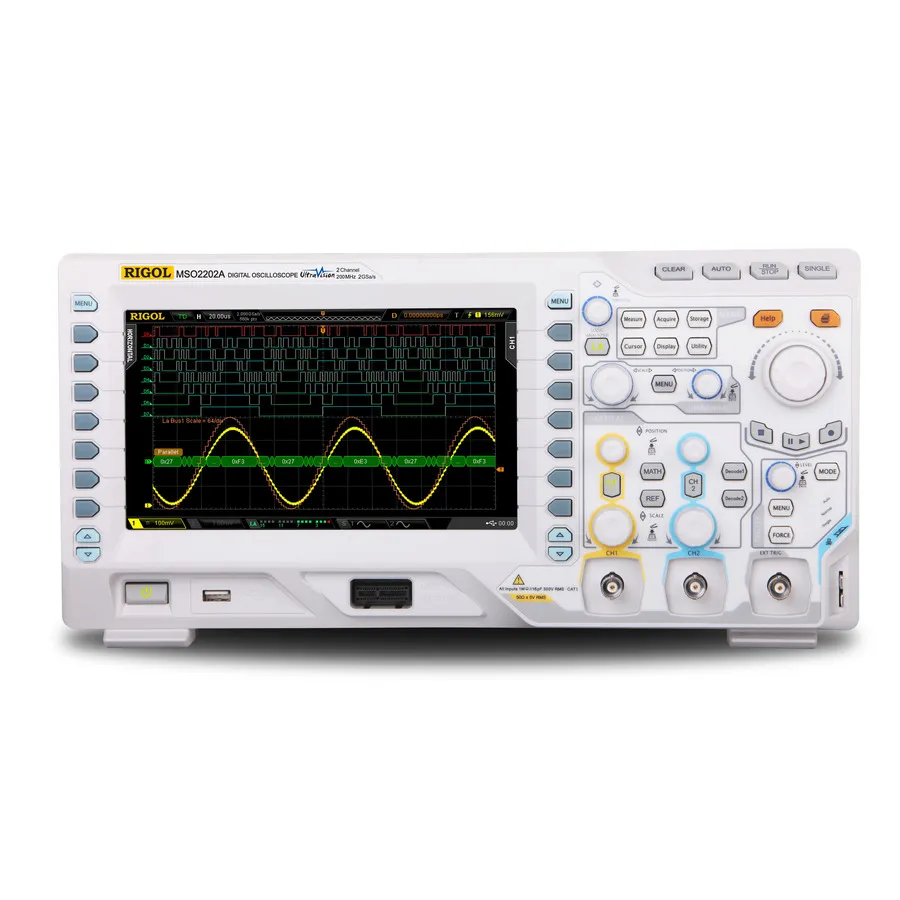

RIGOL MSO2202A Mischsignal-Oszilloskop
RIGOL MSO2202A Mixed Signal Oscilloscope
Angebot anfragen
RIGOL MSO2202A ist ein 200 MHz Mischsignal-Oszilloskop mit 2 Analog- und 16 Digitalkanälen, 2 GSa/s Abtastung, 14 Mpts Speicher, UltraVision-Display und integriertem 25 MHz Signalgenerator.
Produktdetails
| Modell | MSO2202A |
| Hersteller | RIGOL |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das RIGOL MSO2202A ist ein vielseitiges 200 MHz Mischsignal-Oszilloskop aus RIGOLs MSO2000A Serie. Entwickelt für Labor- und Feldanwendungen kombiniert es erweiterte Trigger- und Bus-Dekodierungs-Funktionen mit einem 8-Zoll WVGA-Display und ultraflachem Rausch-Boden, um analog und digitale Signale mit Präzision zu erfassen und zu analysieren.
Hauptfunktionen
- 200 MHz Bandbreite mit standardmäßiger 50Ω Eingangsimpedanz
- 2 Analogkanäle und 16 Digitalkanäle mit mitgeliefertem RPL2316 Sondenpaket
- 2 GSa/s Analog-Abtastrate, 1 GSa/s Digital-Abtastrate
- 14 Mpts standardmäßige Speichertiefe (bis 56 Mpts optional)
- Ultraflacher Rausch-Boden mit breitem vertikalem Bereich (500µV/div bis 10V/div)
- Innovative UltraVision-Display-Technologie
- Hohe Wellenformerfassungsrate von 52.000 Wfm/s
- 256-stufige Intensitäts-Abstufung Wellenformdarstellung
- 65.000 Bilder Hardware-Echtzeit-Wellenformaufzeichnung und Wiedergabe
- Mehrere Trigger-Modi und Bus-Dekodierung (Parallel, RS232, I2C, SPI, CAN)
- 8-Zoll TFT WVGA-Display (800x480)
- Vollständige Konnektivität: USB Host/Device, LAN (LXI), AUX
Anwendungen
- Eingebettete Systeme und Mikrocontroller-Entwicklung
- Serielle Protokoll-Debugging und Analyse
- Videosignal-Test und Messung
- Schulungsgebrauch und Labor-Test
- Feldservice und Fehlersuche
- Schaltungs-Entwurf und Validierung
Technische Daten
| Bandwidth | 200 MHz |
| Analog Channels | 2 |
| Digital Channels | 16 |
| Sampling Rate | 2 GS/s |
| Memory | 14 Mpts |
| Type | MSO |
| Vertical Resolution | 8 bit |
| Display Type | 8 TFT WVGA |
| Series | MSO2000A Series |
