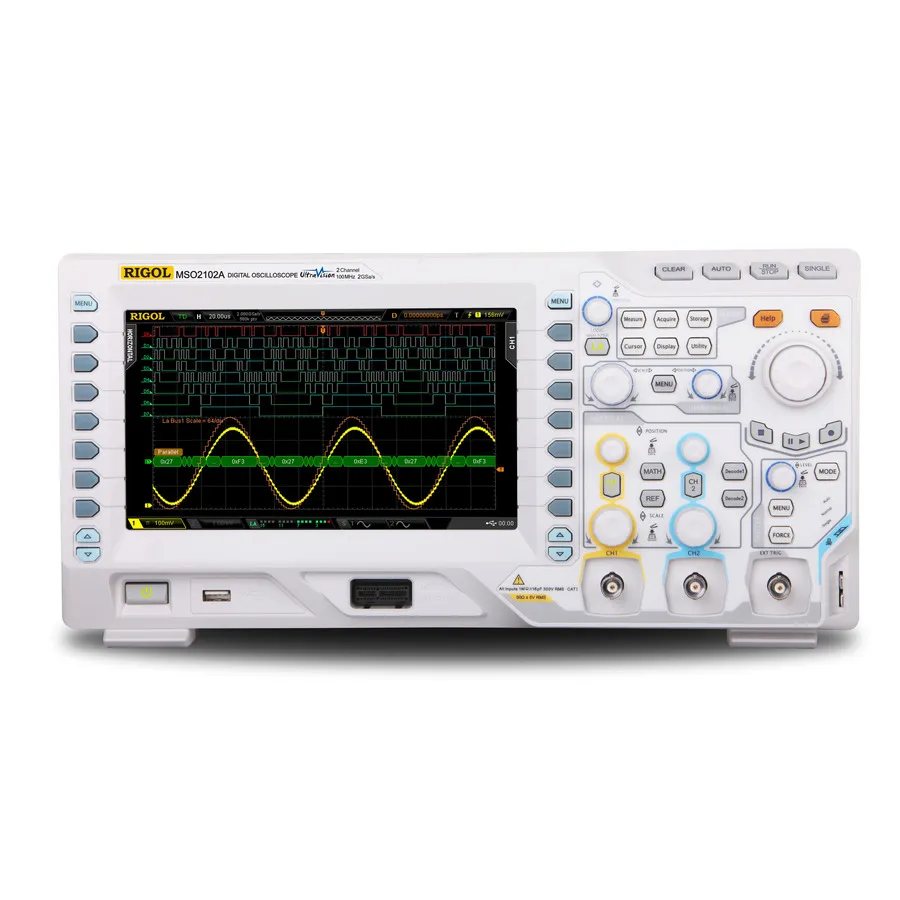

RIGOL MSO2102A-S Mischsignal-Oszilloskop

Überblick

Das RIGOL MSO2102A-S ist ein Mischsignal-Oszilloskop, das für Fachleute in Elektronik, Telekommunikation, Automobilindustrie und industriellen Anwendungen ausgelegt ist. Es kombiniert 2 analoge Kanäle mit 16 digitalen Logikkanälen und eignet sich ideal zum Debugging komplexer eingebetteter Systeme und zur Analyse von Mehrfach-Signal-Interaktionen. Das Instrument verfügt über innovative UltraVision-Displaytechnologie und fortgeschrittene Triggerfähigkeiten zur Erfassung flüchtiger Signale.

Mit seinem kompakten Formfaktor und dem benutzerfreundlichen 8-Zoll-WVGA-Display bietet das MSO2102A-S professionelle Messfähigkeiten auf professionellem Niveau. Der integrierte 25-MHz-Dual-Channel-Funktionsgenerator bietet Signalgenerierungsfähigkeiten direkt im Oszilloskop.

Hauptmerkmale

• Bandbreite bis zu 100 MHz mit 50-Ω-Standard-Eingangsimpedanz
• 2 analoge Kanäle und 16 digitale Kanäle für Mischsignalanalyse
• Niedrigerer Rauschboden mit großem Vertikalbereich: 500 µV/div bis 10 V/div
• Echtzeit-Abtastrate: 2 GSa/s Analog, 1 GSa/s Digital
• Speichertiefe: 14 Mpts Analog (Standard) / 56 Mpts (optional)
• Wellenformerfassungsrate bis zu 52.000 Wfms/s mit 256-stufiger Graustufen-Anzeige
• Bis zu 65.000 Bilder Hardware-Echtzeit-Wellenformaufzeichnung und -Wiedergabe
• Fortgeschrittene Triggerfunktionen: Edge, Pulsbreite, Video und mehr
• Serieller-Bus-Dekodierung: Parallel, RS232, I2C, SPI, CAN
• Integrierter 25-MHz-Dual-Channel-Funktionsgenerator
• Vollständige Konnektivität: USB Host/Device, LAN (LXI), AUX, optional USB-GPIB

Anwendungen

• Debugging und Entwicklung von eingebetteten Systemen
• Mischsignal-Schaltungsanalyse und Fehlerbehebung
• Analyse und Dekodierung von Seriell-Protokollen
• Stromversorgung und Schaltungs-Stromversorgung-Tests
• Signalintegritätsanalyse und Zeitmessungen
