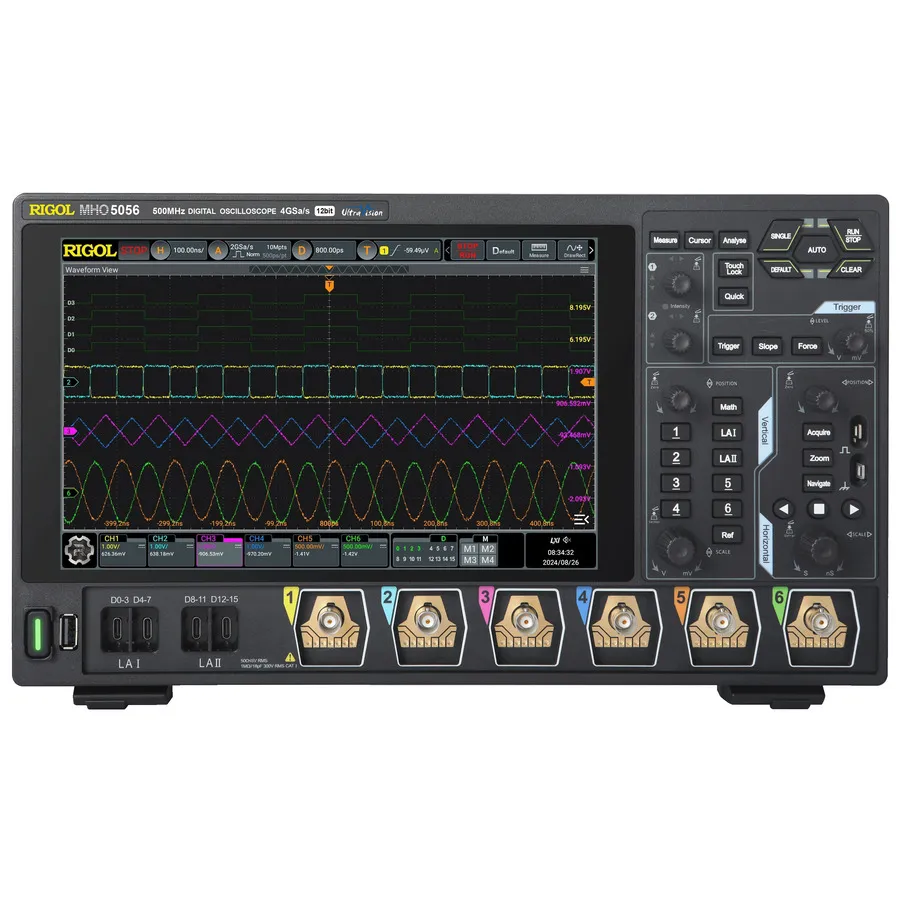

RIGOL MHO5056 Digitales Oszilloskop mit Logic Analyzer und AFG
RIGOL MHO5056 Digital Oscilloscope with Logic Analyzer and AFG
RIGOL MHO5056 ist ein 12-Bit, 6-Kanal Digitales Oszilloskop mit 500 MHz Bandbreite, 4 GS/s Abtastung, Logic Analyzer und AFG.
Produktdetails
| Modell | MHO5056 |
| Hersteller | RIGOL |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das RIGOL MHO5056 ist ein hochauflösendes Digitales Oszilloskop der MHO/DHO5000 Serie. Es bietet 12-Bit-Auflösung über alle 6 Kanäle, 500 MHz Bandbreite und bis zu 4 GS/s Echtzeit-Abtastrate mit 500 Mpts Speichertiefe. Das MHO5056 ist für anspruchsvolle Messanwendungen konzipiert, die hohe Genauigkeit, ausgezeichnete Rauscheigenschaften und vertikale Messgauigkeit erfordern.
Gebaut für Mobilität und Feldeinsatz, verfügt das Oszilloskop über eine Akku-Stromversorgung, 10,1" hochauflösendes Touch-Display und integrierte Logic Analyzer-Funktion. Es beinhaltet Arbitrary Waveform/Function Generator (AFG), Leistungsanalyse, Bode-Plot und Protokoll-Dekodierungsfunktionen für umfassende Signalanalyse.
Wichtige Funktionen
- 12-Bit-Auflösung für hochgenaue Messungen
- 6 analoge Kanäle mit 500 MHz Bandbreite
- Echtzeit-Abtastrate bis zu 4 GS/s mit 500 Mpts Speichertiefe
- Vertikale Empfindlichkeit bis 100 μV/div für schwache Signale
- 1.000.000 Wellenformen pro Sekunde Erfassung im Schnellaufzeichnungsmodus
- Integrierter Arbitrary Waveform/Function Generator (AFG)
- 16 digitale Kanäle für Logic-Analyse mit optionaler Sonde
- 10,1" hochauflösendes 1280×800 Touch-Display
- Akku-Pack-Betrieb für tragbare Anwendung
- Leistungsanalyse, Bode-Plot und Protokoll-Dekodierung
- USB Device, USB Host, LAN und HDMI Schnittstellen
Anwendungen
- Embedded-Systeme Debugging und Entwicklung
- Signalintegritätsanalyse und -charakterisierung
- Stromversorgungselektronik-Test
- Digitalsignal- und Mixed-Signal-Analyse
- Protokoll-Dekodierung und Kommunikations-Test
- Bildungs-Labormessungen
Enthaltene Zubehör
- Stromkabel (Länder-spezifisch)
- USB-Kabel
- Passive HighZ Sonde 500 MHz (RP3500A) pro Kanal
Technische Daten
| Bandwidth | 500 MHz |
| Analog Channels | 6 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 4 GS/s |
| Memory | 500 Mpts |
| Type | MHO |
| Vertical Resolution | 12 bit |
| Display Type | 10.1 Capacitive Color Touch |
| Series | MHO5000 Series |
