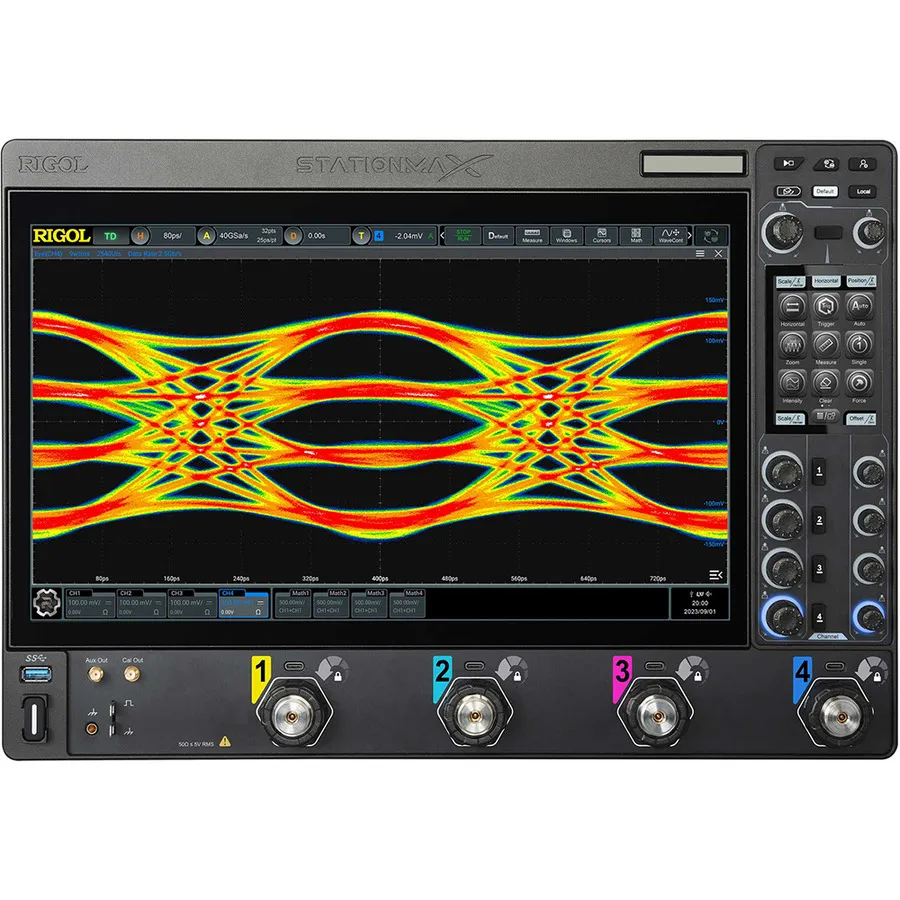

RIGOL DS81304 Digitales Oszilloskop
RIGOL DS81304 Digital Oscilloscope
Das RIGOL DS81304 ist ein hochauflösendes 4-Kanal-Digitaloszilloskop mit 13 GHz Bandbreite, 40 GSa/s Abtastung und fortgeschrittener Signalanalyse für Hochgeschwindigkeitsdesign-Verifizierung.
Produktdetails
| Modell | DS81304 |
| Hersteller | RIGOL |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Überblick
Das RIGOL DS81304 ist ein hochauflösendes 4-Kanal-Digitaloszilloskop aus der DS80000-Serie, aufgebaut auf der StationMAX II Plattform und UltraVision III Architektur. Mit 13 GHz analoger Bandbreite und 40 GSa/s Echtzeit-Abtastrate liefert es außergewöhnliche Signalerfassung für Hochgeschwindigkeitsdesign-Verifizierung und Konformitätsprüfung. Mit Unterstützung für bis zu 4 Gpts Speichertiefe und erweiterten Analysefunktionen ermöglicht das DS81304 umfassende Validierung komplexer Digital- und Analogsysteme.
Hauptmerkmale
- 13 GHz analoge Bandbreite für Hochgeschwindigkeits-Signalanalyse
- 40 GSa/s Echtzeit-Abtastung auf allen Kanälen mit bis zu 4 Gpts Speichertiefe
- 8-Bit-Vertikalauflösung, einstellbar auf 9–16 Bit im High-Resolution-Modus
- 4 Analogkanäle mit 1 externem Triggereingang
- 250.000 Wellenformen pro Sekunde Erfassungsrate
- 15,6-Zoll-Hochauflösendes Touchscreen mit Gestenunterstützung und Multi-Pane-Fensterung
- Mehrfache Schnittstellen: USB 3.0 Host/Device, LAN (LXI), HDMI
- Konformitätsanalyse für PCIe, USB 2.0 und Hochgeschwindigkeits-Protokolle
- Erweiterte Trigger-Funktionen: Zone, Edge, Pulse, Slope, Video, Pattern, Duration, Timeout, Runt, Window, Delay, Setup/Hold, Nth Edge
- Serielle Bus-Dekodierung: RS232/UART, I2C, SPI, CAN, CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553, USB 2.0
- 41 automatische Wellenformmessungen mit vollständiger Hardware-Speichermessung
- Echtzeit-Augendiagramm und Jitter-Analyse für Signalintegritätsvalidierung
- Wellenformaufnahme und -wiedergabe bis zu 2.000.000 Bilder
- SCPI-Befehlsunterstützung für Fernsteuerung und Automatisierung
Anwendungen
- Protokollkonformitätsprüfung (PCIe, USB, Serialschnittstellen)
- Hochgeschwindigkeits-Embedded-System-Validierung
- Signalintegritätsanalyse und Messung
- Takt- und PLL-Schaltungscharakterisierung
- Design-Verifizierung und Fehlerbehebung
- Bildungs- und Forschungsanwendungen
Zubehör im Lieferumfang
- Kalibrierzertifikat
- Stromkabel
- USB-Kabel
- Präzisions-BNC-Adapter, 3,5 mm auf BNC (50 Ω) x2
Technische Daten
| Bandwidth | 13 GHz |
| Analog Channels | 4 |
| Sampling Rate | 40 GS/s |
| Memory | 500 Mpts |
| Type | DSO |
| Vertical Resolution | 8 bit |
| Display Type | 15.6 HD Capacitive Color Touch |
| Series | DS80000 Series |
