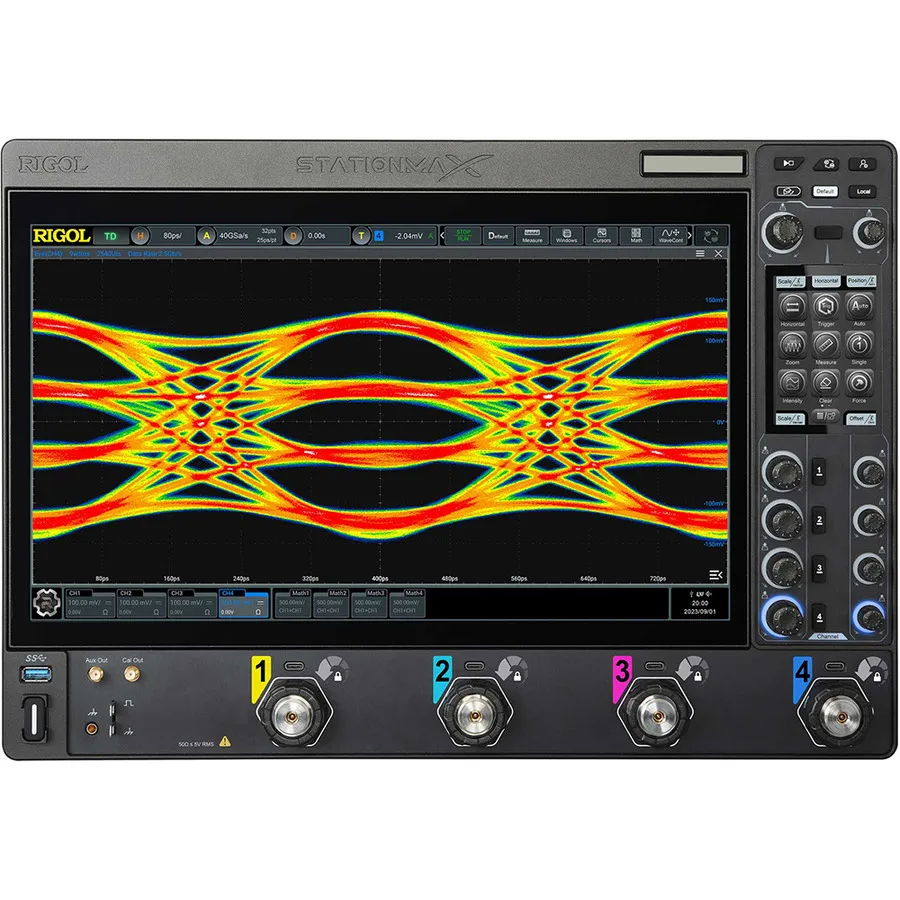

RIGOL DS81004 Hochauflösendes digitales Oszilloskop

Überblick

Das RIGOL DS81004 ist ein Premium-Hochauflösendes 4-Kanal-Digitaloszilloskop aus der DS80000-Serie, entwickelt für die anspruchsvollsten Hochgeschwindigkeitsmess- und Protokollanalyseanforderungen. Mit 10 GHz analoger Bandbreite, 40 GSa/s Echtzeit-Abtastung und einstellbarer 8–16-Bit-Vertikalauflösung erfasst das DS81004 komplexe Signale mit außergewöhnlicher Präzision. Mit bis zu 4 Gpts tiefs Speicher und umfassender Unterstützung für PCIe, USB 2.0 und andere führende Hochgeschwindigkeitsstandards ist es das Instrument der Wahl für erweiterte Digitalsystemvalidierung und Forschungsanwendungen.

Hauptmerkmale

• 4 Analogkanäle mit 10 GHz Bandbreite auf allen Kanälen
• 40 GSa/s Echtzeit-Abtastung auf allen Kanälen gleichzeitig
• Einstellbare Vertikalauflösung: 8 Bit Standard, bis zu 16 Bit im High-Resolution-Modus
• Bis zu 4 Gpts maximale Speichertiefe für erweiterte Signalerfassung
• 250.000 Wellenformen pro Sekunde Erfassungsrate für kontinuierliche Überwachung
• StationMAX II Hardware-Plattform mit UltraVision III Architektur
• Erweiterte Trigger-Funktionen: Edge, Pulse, Slope, Video, Pattern, Duration, Window, Setup/Hold, Nth Edge und mehr
• Multi-Protokoll-Dekodierung: RS232/UART, I2C, SPI, CAN, CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553, USB 2.0
• Fortgeschrittene Analyse: Jitter-Messung, Echtzeit-Augendiagramme, umfassende Signalintegritäts-Tools
• Aufnahme und Wiedergabe von bis zu 2.000.000 Echtzeit-Wellenformbildern
• 15,6-Zoll-Hochauflösendes Touchscreen mit elektronischer Neigungsanpassung und Multi-Touch-Gestenunterstützung
• Mehrfache Konnektivität: USB 3.0 (Host und Device), LAN (LXI), HDMI mit integriertem Web Control

Anwendungen

• Hochgeschwindigkeits-PCIe und USB 2.0 Protokollkonformitätsprüfung
• Erweiterte Signalintegritäts- und Jitter-Analyse
• Komplexes Digital- und Mixed-Signal-Systemdebugging
• Hochfrequenztakt- und Timing-Schaltungscharakterisierung
• Multi-Protokoll-Kommunikationssystemvalidierung
• Forschung und Entwicklung in erweiterten Telekommunikationen

Zubehör im Lieferumfang

• Kalibrierzertifikat
• Stromkabel
• USB-Kabel x1
• Präzisions-BNC-Adapter, 3,5 mm auf BNC (50 Ω) x2
