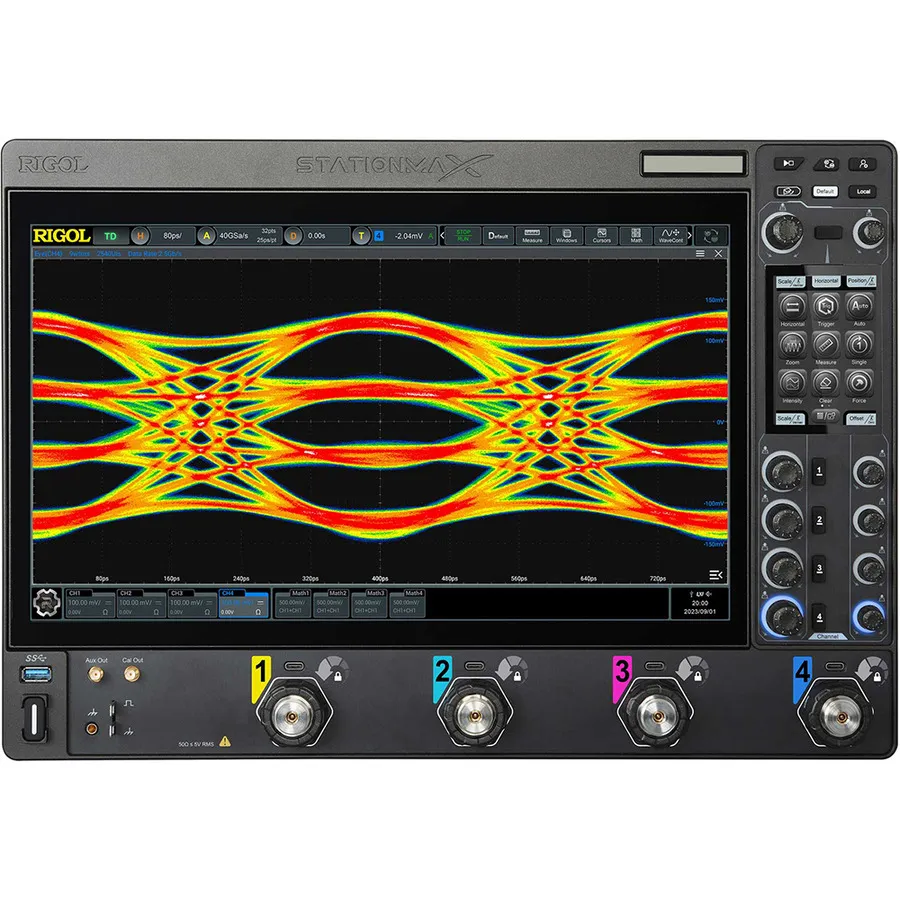

RIGOL DS80804 Hochauflösendes digitales Oszilloskop

Überblick

Das RIGOL DS80804 ist ein hochauflösendes 4-Kanal-Digitaloszilloskop aus der DS80000-Serie, entwickelt für anspruchsvolle Hochgeschwindigkeitsanalyse und Protokollvalidierungsanwendungen. Mit 8 GHz analoger Bandbreite, 40 GSa/s Echtzeit-Abtastung und einstellbarer 8–16-Bit-Vertikalauflösung bietet es überlegene Signalfidelität. Das DS80804 unterstützt bis zu 4 Gpts tiefs Speicher und umfassende Protokollkonformitätsprüfungen für PCIe, USB 2.0 und andere Hochgeschwindigkeitsstandards, was es ideal für erweiterte Digitalsystementwicklung und -validierung macht.

Hauptmerkmale

• 4 Analogkanäle mit 8 GHz Bandbreite über alle Kanäle
• 40 GSa/s Echtzeit-Abtastung gleichzeitig auf allen Kanälen
• Einstellbare Vertikalauflösung: 8 Bit Standard, bis zu 16 Bit im High-Resolution-Modus
• Bis zu 4 Gpts maximale Speichertiefe für umfassende Signalerfassung
• 250.000 Wellenformen pro Sekunde Erfassungsrate
• StationMAX II Hardware-Plattform mit UltraVision III Architektur
• Umfassende Trigger-Optionen: Edge, Pulse, Slope, Video, Pattern, Duration, Window, Setup/Hold und Nth Edge
• Protokollunterstützung: RS232/UART, I2C, SPI, CAN, CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553, USB 2.0
• Erweiterte Messungen: Jitter-Analyse, Echtzeit-Augendiagramme, Signalintegritäts-Tools
• Aufnahme und Wiedergabe von bis zu 2.000.000 Echtzeit-Wellenformbildern
• 15,6-Zoll-Touchscreen mit elektronischer Neigung und Gestenerkennung
• Schnittstellen: USB 3.0 (Host/Device), LAN (LXI), HDMI mit Web Control

Anwendungen

• PCIe und USB 2.0 Konformitätsprüfung und Protokollvalidierung
• Hochgeschwindigkeits-Serialschnittstellen-Analyse und Fehlerbehebung
• Signalintegritäts- und Timing-Charakterisierung
• Eingebettete Systeme und Digitale Schaltungsentwicklung
• Taktgenerierung und PLL-Analyse
• Multi-Protokoll-Systemverifizierung und Debugging

Zubehör im Lieferumfang

• Kalibrierzertifikat
• Stromkabel
• USB-Kabel x1
• Präzisions-BNC-Adapter, 3,5 mm auf BNC (50 Ω) x2
