RIGOL DS80604 Hochauflösendes digitales Oszilloskop
RIGOL DS80604 High-Resolution Digital Oscilloscope
Das RIGOL DS80604 bietet hochauflösende 4-Kanal-Analyse bis zu 6 GHz mit 40 GSa/s Abtastung, verstellbare 8-16 Bit Auflösung und tiefem Speicher für Protokoll-Compliance-Tests.
Produktdetails
| Modell | DS80604 |
| Hersteller | RIGOL |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht

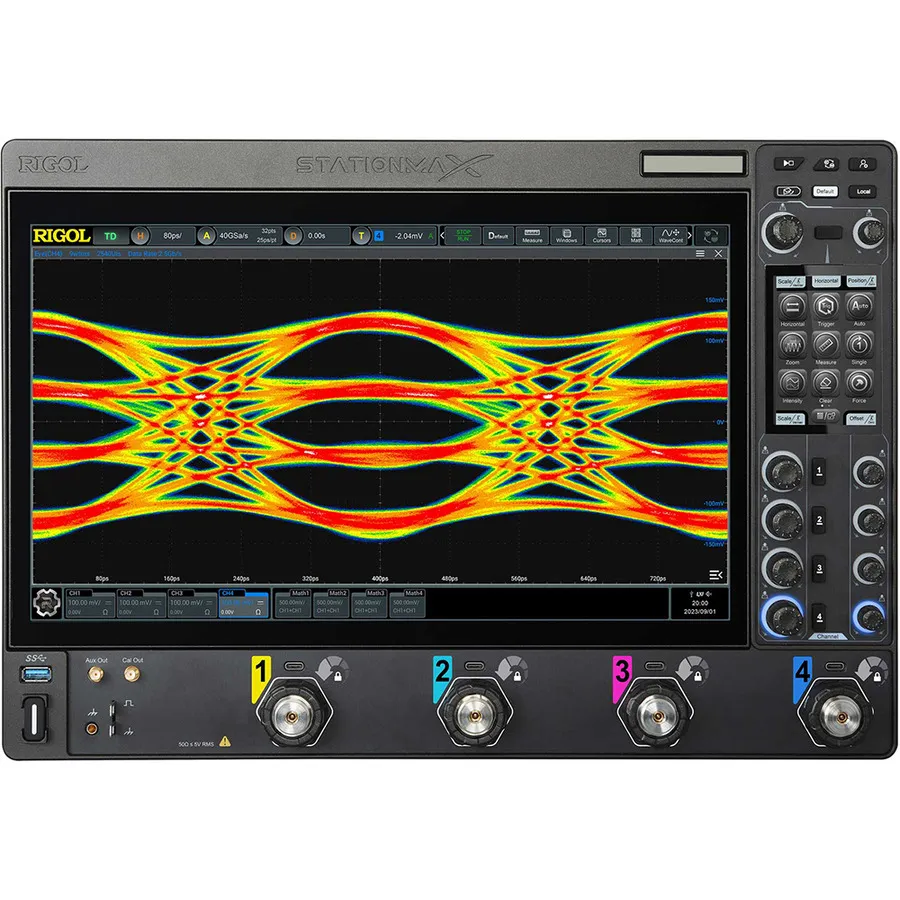

Das RIGOL DS80604 ist ein Premium-hochauflösendes 4-Kanal-Digitales Oszilloskop aus der DS80000 Serie, entwickelt für erweiterte hochgeschwindigkeits-Protokoll-Analyse und Signalintegritäts-Validierung. Mit einer Betriebsbandbreite bis zu 6 GHz, 40 GSa/s Echtzeit-Abtastung und wählbarer 8-16 Bit vertikaler Auflösung erfasst es Signal-Details mit außergewöhnlicher Klarheit. Mit bis zu 4 Gpts tiefem Speicher und Unterstützung für umfassende Protokoll-Compliance-Tests ist das DS80604 wesentlich für Ingenieure, die PCIe, USB 2.0 und andere hochgeschwindigkeits-digitale Standards validieren.
Hauptmerkmale
- 4 Analog-Kanäle mit 6 GHz Bandbreite auf allen Kanälen
- 40 GSa/s Echtzeit-Abtastung auf allen Kanälen gleichzeitig
- Wählbare vertikale Auflösung: 8 Bits Standard, bis zu 16 Bits in Hochauflösungs-Modus
- Bis zu 4 Gpts maximale Speichertiefe zum Erfassen von erweiterten Signal-Aufzeichnungen
- 250.000 Wellenformen pro Sekunde Erfassungsrate für Echtzeit-Wellenform-Verfolgung
- StationMAX II Hardware-Plattform mit UltraVision III Architektur
- Umfassende Trigger-Funktionen: Edge, Pulse, Slope, Video, Pattern, Duration, Window, Setup/Hold und Nth Edge Trigger
- Multiple Protokoll-Decodierungen: RS232/UART, I2C, SPI, CAN, CAN-FD, FlexRay, LIN, I2S, MIL-STD-1553, USB 2.0
- Erweiterte Analyse: Jitter-Messung, Echtzeit-Augendiagramme, Signalintegritäts-Werkzeuge
- Aufzeichnung und Wiedergabe von bis zu 2.000.000 Hardware-Echtzeit-Wellenform-Bildern
- 15,6-Zoll hochauflösendes Touch-Screen mit elektronischer Neigungsverstellung und Gesten-Unterstützung
- Multiple Schnittstellen: USB 3.0 (Host und Device), LAN (LXI), HDMI, mit Web-Steuer-Unterstützung
Anwendungen
- PCIe und USB 2.0 Protokoll-Compliance-Tests und Validierung
- Hochgeschwindigkeits-Serienbus-Analyse und Debugging
- Embedded-System Signalintegritäts- und Timing-Analyse
- Taktquelle und PLL-Schaltkreis-Charakterisierung
- Parallel-Bus und Multi-Protokoll-Entwicklungs-Verifizierung
- Forschung und Entwicklung in Kommunikation und Signalverarbeitung
Enthaltenes Zubehör
- Kalibrierungs-Zertifikat
- Stromkabel
- USB-Kabel x1
- Präzisions-BNC-Adapter, 3,5 mm zu BNC (50 Ω) x2
Technische Daten
| Bandwidth | 6 GHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 40 GS/s |
| Memory | 500 Mpts |
| Type | DSO |
| Vertical Resolution | 8 bit |
| Display Type | 15.6 HD Capacitive Color Touch |
| Series | DS80000 Series |
Angebot anfragen
RIGOL DS80604 Hochauflösendes digitales Oszilloskop
