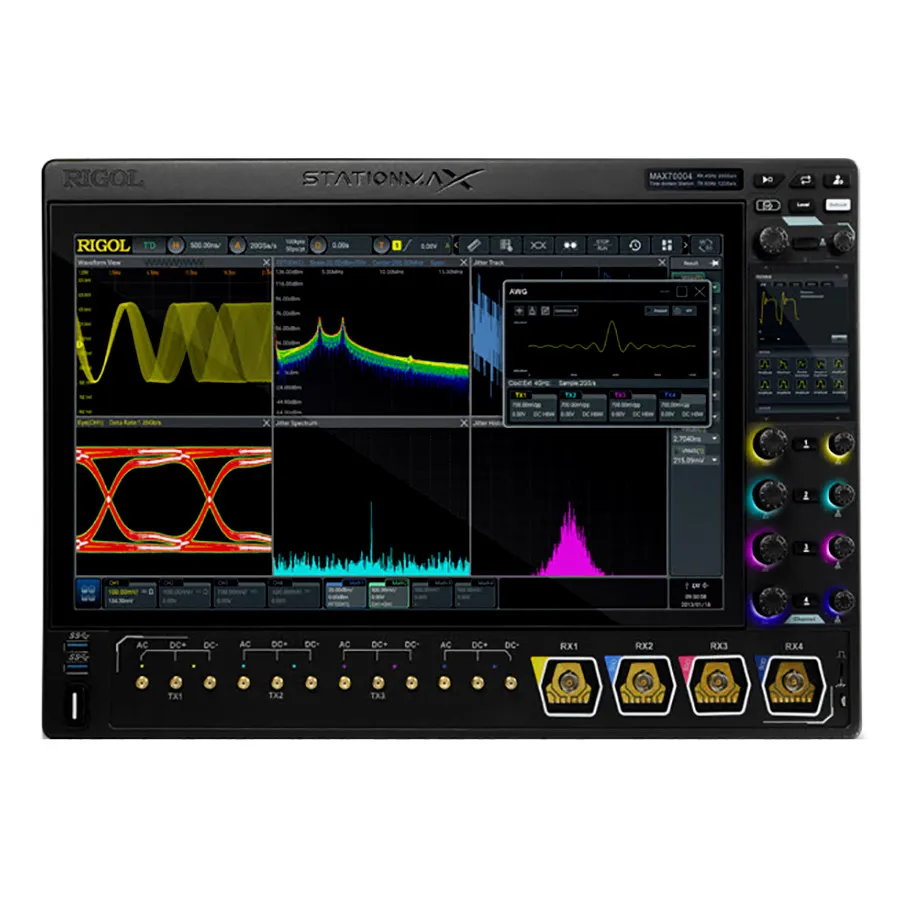

RIGOL DS70504 Digitales Oszilloskop

Übersicht

Das RIGOL DS70504 ist ein 5GHz, 4-Kanal-Digitales Oszilloskop aus der DS70000-Serie, das für erweiterte RF- und Hochgeschwindigkeits-Digitalanwendungen entwickelt wurde. Dieses Instrument integriert fünf unabhängige Messwerkzeuge: Digitales Oszilloskop, Echtzeit-Spektrumanalysator, Digital-Voltmeter, hochpräziser Frequenzzähler und Protokoll-Analysator. Es bietet umfassende Signalanalysefunktionen für RF-Charakterisierung und komplexe Digital-Tests.

Hauptmerkmale

• 5GHz Analog-Bandbreite mit 4 Analog-Kanälen plus 1 externer Trigger-Kanal
• 20 GSa/s Echtzeit-Abtastrate mit bis zu 2Gpts Speichertiefe (mit RL-20 Option)
• 1.000.000+ Wellenformen pro Sekunde Erfassungsrate mit Hardware-Echtzeit-Recording bis zu 2.000.000 Frames
• Echtzeit-Spektrumanalysator (RTSA Option) mit bis zu 16Mpts FFT-Analyse
• Integrierter Protokoll-Analysator mit Unterstützung für RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay und MIL-STD-1553
• 15,6-Zoll HD kapazitiver Multi-Touch-Display mit sekundärem 3,5-Zoll Funktionsmenü-Bildschirm
• 41 automatische Wellenformparameter-Messungen mit Vollspeicher-Hardware-Messung
• Auge-Diagramm- und Jitter-Analyse (JITTA Option) für Serienignalcharakterisierung
• Hochwertige aktive Differenzial-Sonden verfügbar: PVA8350 (3,5GHz) und PVA8700 (7GHz)

Anwendungen

• Hochgeschwindigkeits-RF-Signal-Analyse und Charakterisierung
• Erweiterte Digitale Schaltungsdesign und Validierung
• Serienprotokoll-Debugging mit Timing- und Jitter-Analyse
• Stromanalyse und Messung
• Prä-Compliance-Tests für USB 2.0 und Ethernet (mit optionalen Modulen)
• Auge-Diagramm-Analyse für Signalintegritätsbewertung
