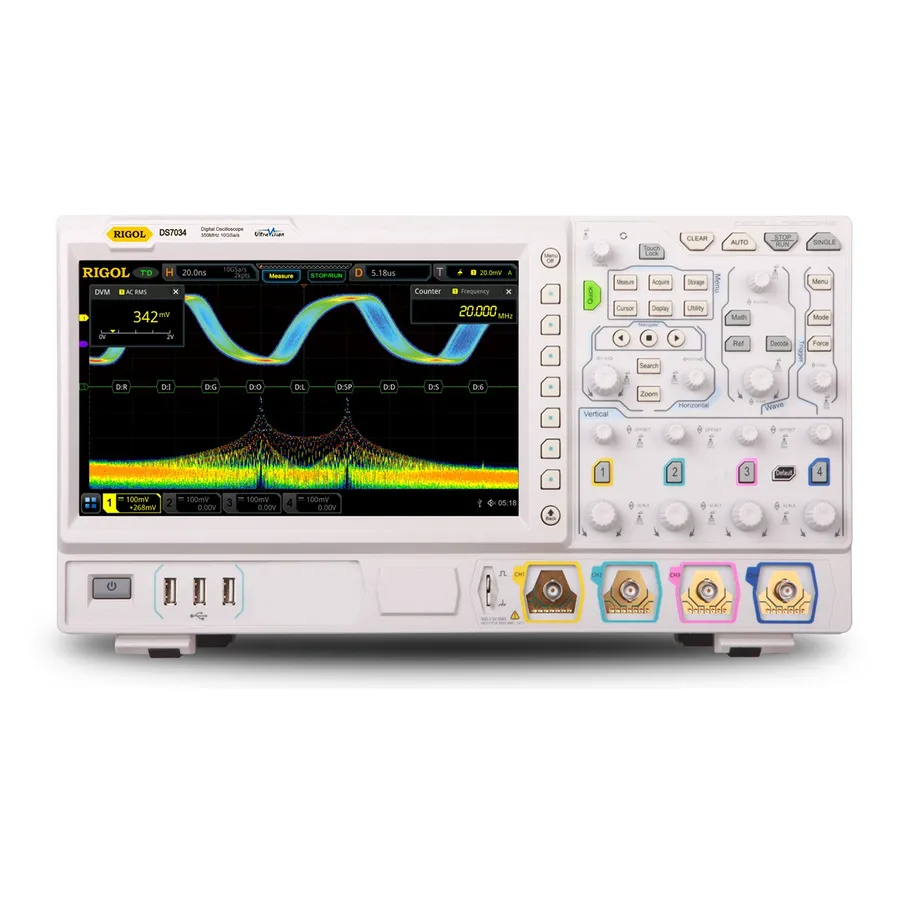

RIGOL DS7034 Digitales Oszilloskop
RIGOL DS7034 Digital Oscilloscope
Angebot anfragen
RIGOL DS7034 ist ein 350MHz 4-Kanal Digitales Oszilloskop mit 10GS/s Abtastrate, 500Mpts Speicher und 7 integrierten Instrumenten, darunter Spektrumanalysator und Protokoll-Decoder.
Produktdetails
| Modell | DS7034 |
| Hersteller | RIGOL |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das RIGOL DS7034 ist ein 350MHz, 4-Kanal-Digitales Oszilloskop aus der DS7000-Serie, das für eingebettetes Design, Stromanalyse, Seriendekodierung und RF-Anwendungen entwickelt wurde. Dieses Instrument integriert sieben unabhängige Messwerkzeuge: Digitales Oszilloskop, 16-Kanal-Logik-Analysator, Spektrumanalysator, Arbitrary-Waveform-Generator, Digital-Voltmeter, Frequenzzähler und Protokoll-Analysator für vollständige Test-Abdeckung.
Hauptmerkmale
- 350MHz Analog-Bandbreite mit 4 Analog-Kanälen, 1 externer Trigger-Kanal und 16 optionalen Digitalen Kanälen
- 10 GSa/s Echtzeit-Abtastrate mit bis zu 500Mpts Speichertiefe (optional)
- Über 600.000 Wellenformen pro Sekunde Erfassungsrate mit bis zu 450.000 Frames Hardware-Recording
- Integrierter Spektrumanalysator mit verbesserter FFT und Peak-Suchfunktionen
- Protokoll-Analysator mit Unterstützung für RS232/UART, I2C, SPI, CAN, LIN, I2S, FlexRay und MIL-STD-1553
- Automatische Messung von 41 Wellenformparametern mit Vollspeicher-Hardware-Messung
- 10,1-Zoll kapazitiver Multi-Touch-Display mit 256-stufiger Farbintensitäts-Abstufung und Farbpersistenz
- Mehrere Konnektivität: USB HOST/DEVICE, LAN (LXI), HDMI, TRIG OUT, USB-GPIB, Web-Steuerung
Anwendungen
- Eingebettetes System-Design und Debugging
- Stromversorgungs-Analyse und Messung
- Serienprotokoll-Analyse und Timingmessung
- RF-Signal-Analyse und Charakterisierung
- Mixed-Signal-Schaltungs-Validierung mit Logik-Analyse
Technische Daten
| Bandwidth | 350 MHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 10 GS/s |
| Memory | 500 Mpts |
| Type | DSO |
| Vertical Resolution | 8 bit |
| Display Type | 10.1 Capacitive Color Touch |
| Series | DS7000 Series |
