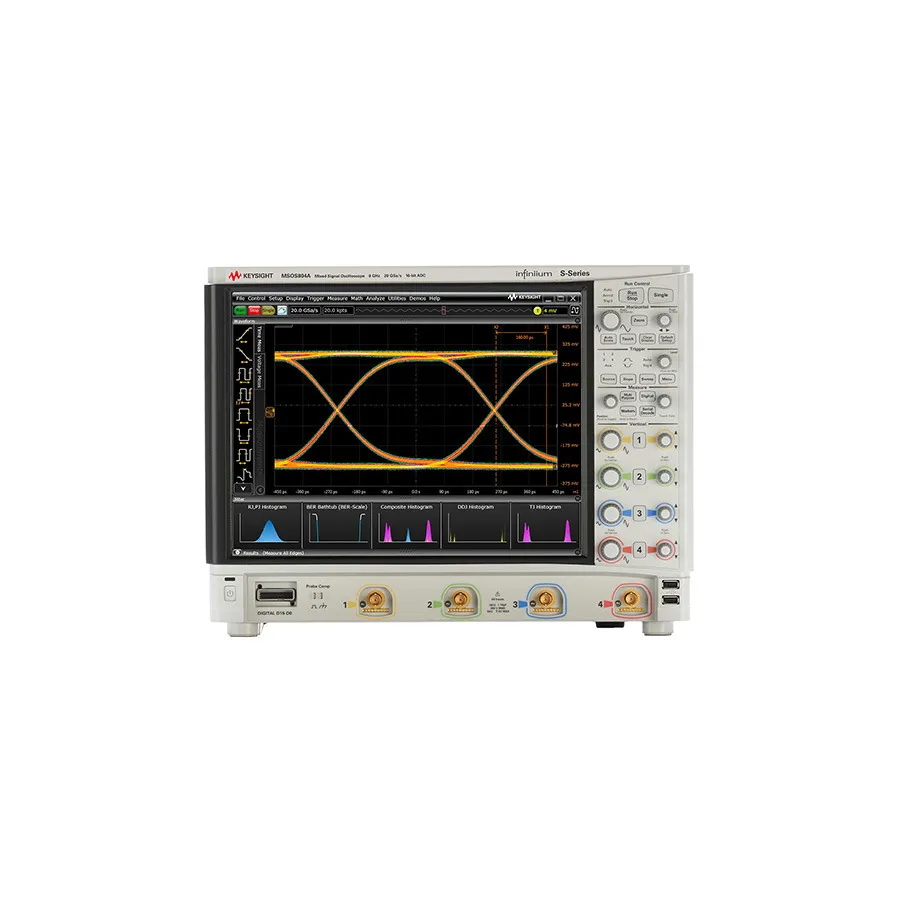

Keysight DSOS254A Digitales Oszilloskop

Übersicht

Das Keysight DSOS254A ist ein 2,5 GHz Digitales Oszilloskop aus der Infiniium S-Series mit 4 analogen Kanälen und Signalintegritätstechnologie. Das Gerät ist für Anwendungen konzipiert, die eine genaue Signalanalyse erfordern, einschließlich Design-Debugging und Konformitätsverifizierung.

Mit einem 10-Bit-ADC, fortschrittlicher Front-End-Architektur und der Option für bis zu 16 Bit vertikaler Auflösung im Hochauflösungsmodus bietet das DSOS254A eine genaue Signaldarstellung. Die Abtastrate von 20 GS/s und der 100 Mpts Speicher ermöglichen die Erfassung und Analyse längerer Signaltraces.

Hauptmerkmale

• 2,5 GHz Bandbreite, aufrüstbar auf 8 GHz
• 4 analoge Kanäle mit Option zum Upgrade auf 16-Kanal-MSO
• Maximale Abtastrate von 20 GS/s mit 100 Mpts/Kanal Standardspeicher
• 10-Bit-ADC mit 8,1 Bit durchschnittliche System-ENOB bei voller Bandbreite
• Bis zu 16 Bit vertikale Auflösung mit Hochauflösungsmodus
• 15" kapazitiver Touchscreen für Multi-Touch-Bedienung
• 256 GB entfernbares Solid-State-Drive für Zuverlässigkeit und schnellen Start
• Windows 10 Betriebssystem mit umfangreicher Softwarewerkzeug-Suite
• Kompatibel mit großer Auswahl an Keysight-Sonden und -Anwendungen

Anwendungen

• Hochgeschwindigkeits-Design-Debugging und Verifizierung
• Konformitätstests und Protokollanalyse
• Signalintegritätsmessungen und Problemlösung
• Allgemeines Oszilloskopieren und Design-Validierung

Zubehör im Lieferumfang

• Vier N2873A 500-MHz-Passivtasten
• Tastenbesteck-Tasche
• Lokalisiertes Stromkabel
• Frontplattenschutz
• 8 GHz BNC-Kalibrierungskabel
• Tastatur und Maus
