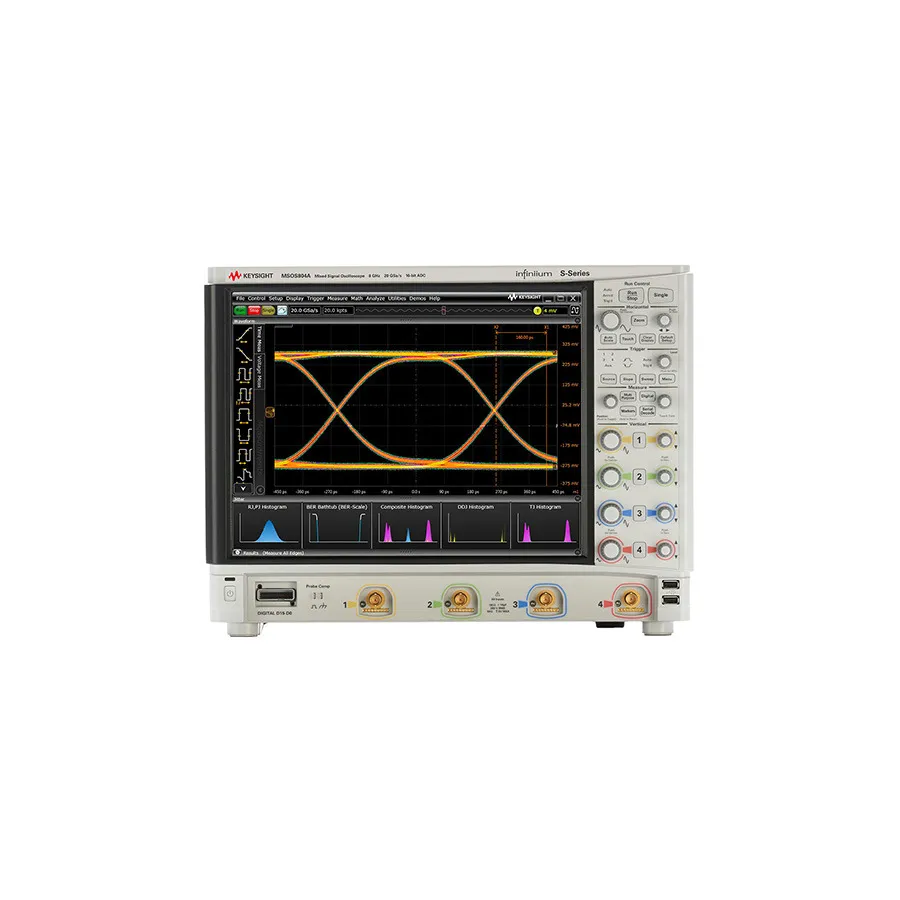

Keysight DSOS204A Digitales Oszilloskop
Keysight DSOS204A Digital Oscilloscope
Angebot anfragen
Das Keysight DSOS204A ist ein 2 GHz S-Series-Oszilloskop mit 4 Kanälen, 100 Mpts Speicher, 20 GSa/s Abtastung und bis zu 16 Bit vertikaler Auflösung.
Produktdetails
| Modell | DSOS204A |
| Hersteller | Keysight |
| Kategorie | Digitale Oszilloskope |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das Keysight Infiniium DSOS204A ist ein 2 GHz S-Series-Digitales Oszilloskop, das für überlegene Messungen in anspruchsvollen Hochfrequenzanwendungen konzipiert ist. Mit einem 10-Bit-ADC und fortschrittlicher Systemarchitektur erreicht es bis zu 16 Bit vertikaler Auflösung. Mit 4 analogen Kanälen, 100 Mpts Standardspeicher pro Kanal und maximaler Abtastrate von 20 GSa/s bietet das DSOS204A außergewöhnliche Signalsichtbarkeit und rauscharmes Verhalten für komplexe Design-Verifizierung und Signalintegritätsanalyse.
Hauptmerkmale
- 2 GHz Bandbreite, aufrüstbar auf 8 GHz
- 4 analoge Kanäle, aufrüstbar auf 16-Kanal-MSO mit N2901E-Option
- 100 Mpts Standardspeicher pro Kanal mit maximaler Abtastrate von 20 GSa/s
- 10-Bit-ADC mit fortschrittlicher Architektur für bis zu 16 Bit vertikaler Auflösung
- Durchschnittliche System-ENOB von 8,1 Bit bei voller Bandbreite
- 15" kapazitives Multi-Touch-Display mit Solid-State-Drive
- Windows 10 Betriebssystem mit 256 GB entfernbarer SSD
- Breite Palette von Protokoll-, Compliance- und Analysesoftware
Anwendungen
- Hochfrequenz-Digitales Design-Debugging
- Fortschrittliche Signalintegritätsanalyse
- Protokollkonformitäts- und Verifizierungstests
- Breitband-Signalcharakterisierung
- Design-Entwicklung und Validierung
Zubehör im Lieferumfang
- Vier N2873A 500-MHz-Passivtasten
- Tastenbesteck-Tasche
- Lokalisiertes Stromkabel
- Frontplattenschutz
- 8 GHz BNC-Kalibrierungskabel
- Tastatur und Maus
- Benutzer- und Programmierhandbücher auf dem internen Laufwerk des Oszilloskops
Technische Daten
| Bandwidth | 2 GHz |
| Analog Channels | 4 |
| Digital Channels | Upgrade Required |
| Sampling Rate | 20 GS/s |
| Memory | 100 Mpts |
| Type | DSO |
| Vertical Resolution | 10 bit |
| Display Type | 15 XGA Capacitive Color Touch |
| Series | S-Series |
