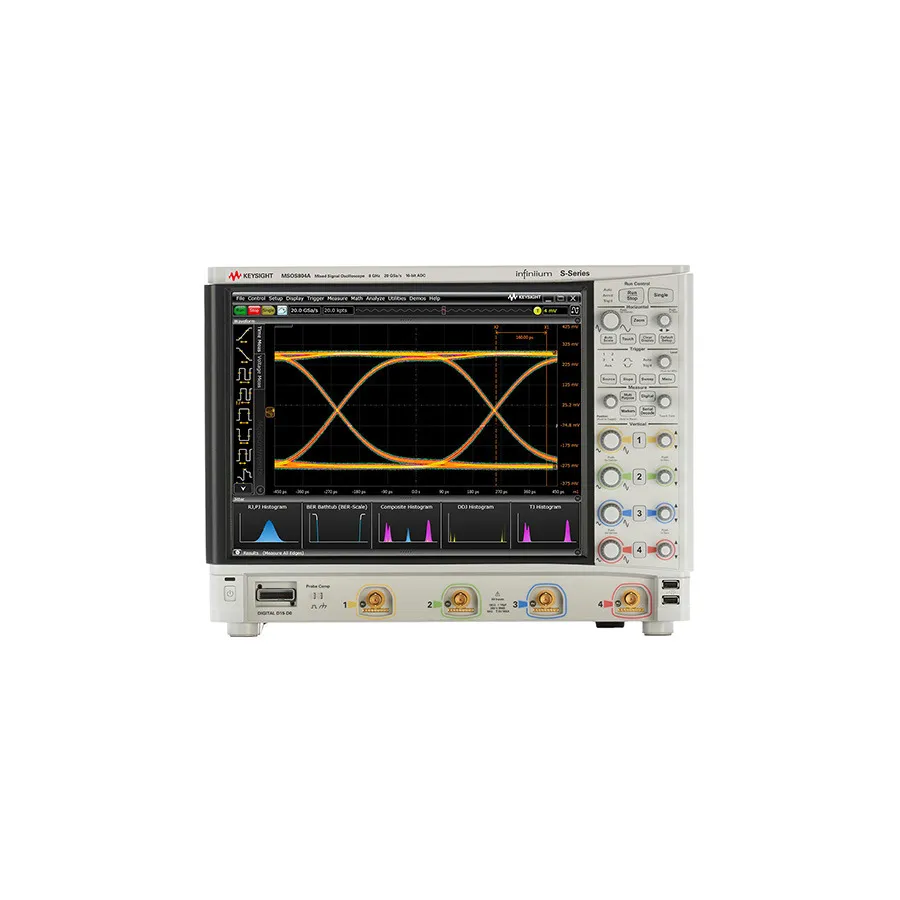

Keysight DSOS054A Digitales Oszilloskop

Übersicht

Das Keysight Infiniium DSOS054A ist ein 500 MHz S-Series-Digitales Oszilloskop, das für überlegene Signalintegritätsmessungen konzipiert ist. Mit einem 10-Bit-ADC und fortschrittlicher Systemarchitektur erreicht es bis zu 16 Bit vertikaler Auflösung. Mit 4 analogen Kanälen, 100 Mpts Standardspeicher pro Kanal und maximaler Abtastrate von 20 GSa/s bietet das DSOS054A ein rauscharmes und jitterarmes Verhalten, das für die Fehlersuche in komplexen Designs und die Überprüfung der Konformität erforderlich ist.

Hauptmerkmale

• 500 MHz Bandbreite, aufrüstbar auf 8 GHz
• 4 analoge Kanäle, aufrüstbar auf 16-Kanal-MSO mit N2901E-Option
• 100 Mpts Standardspeicher pro Kanal mit maximaler Abtastrate von 20 GSa/s
• 10-Bit-ADC mit fortschrittlicher Architektur für bis zu 16 Bit vertikaler Auflösung
• Durchschnittliche System-ENOB von 8,1 Bit bei voller Bandbreite
• 15" kapazitives Multi-Touch-Display mit Solid-State-Drive
• Windows 10 Betriebssystem mit 256 GB entfernbarer SSD
• Breite Palette von Protokoll-, Compliance- und Analysesoftware

Anwendungen

• Fehlersuche und Validierung digitaler Designs
• Signalintegritäts- und Konformitätstests
• Protokollanalyse und -verifizierung
• Hochgeschwindigkeits-Signalmessung und Problemlösung
• Design-Entwicklung und Charakterisierung

Zubehör im Lieferumfang

• Vier N2873A 500-MHz-Passivtasten
• Tastenbesteck-Tasche
• Lokalisiertes Stromkabel
• Frontplattenschutz
• 8 GHz BNC-Kalibrierungskabel
• Tastatur und Maus
• Benutzer- und Programmierhandbücher auf dem internen Laufwerk des Oszilloskops
