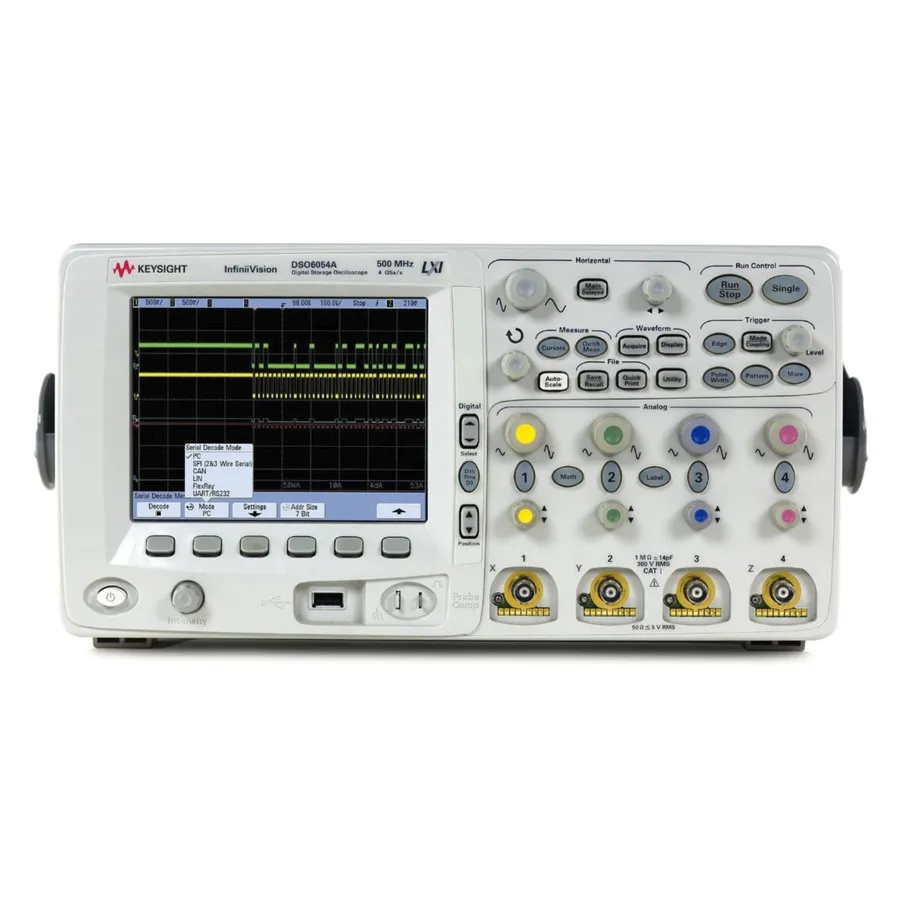

Keysight DSO6054A InfiniiVision Digitales Oszilloskop

Übersicht

Das Keysight DSO6054A ist ein 500 MHz Digitales Speicheroszilloskop mit 4 Kanälen aus der InfiniiVision 6000 Serie. Es verfügt über eine Abtastrate von bis zu 4 GS/s, 8 Mpts MegaZoom III Tiefenspeicher und ein hochauflösendes XGA-Farbdisplay mit 256 Intensitätsstufen. Mit Aktualisierungsraten von bis zu 100.000 Wellenformen pro Sekunde offenbart das DSO6054A subtile Signaldetails und erfasst seltene Ereignisse, die andere Oszilloskope übersehen. Dieses Oszilloskop ist optimiert für die Verifizierung und das Debuggen von eingebetteten Microcontroller-Designs, DSP-Systemen und gemischter analoger und digitaler Schaltungen.

Hauptmerkmale

• 500 MHz Bandbreite mit maximal 4 GS/s Abtastrate
• 4 analoge Eingänge
• 8 Mpts MegaZoom III Tiefenspeicher für erweiterte Wellenformerfassung
• Bis zu 100.000 Echtzeit-Wellenformen pro Sekunde Aktualisierungsrate
• Hochauflösendes XGA-Display (1024 × 768) mit 256 Intensitätsstufen
• 12-Bit Hochauflösungsmodus zur Rauschreduktion in Echtzeit-Erfassung
• Flexible Auslösung einschließlich Muster-, Serienbus- und HDTV-Auslösung
• Hardware-beschleunigte Dekodierung für I2C-, SPI-, CAN- und LIN-Busse
• Integrierter 5-stelliger Hardware-Zähler und 10 MHz Referenzein-/-ausgang
• Standard-Konnektivität: USB 2.0-, LAN- und GPIB-Schnittstellen

Anwendungen

• Debugging von eingebetteten Microcontrollern und DSP-Systemen
• FPGA- und ADC/DAC-Verifizierung
• Analyse gemischter Signale
• Serienbus-Protokollanalyse (I2C, SPI, CAN, LIN, USB)
• Erfassung und Messung von analogen HDTV/EDTV-Signalen
• Bildungs- und Labormessungen

Zubehör im Lieferumfang

• Vier 10:1 passive Sonden (eine pro Kanal)
• Stromkabel
• Frontblende
• Keysight IO libraries suite
• Kalibrierungszertifikat
• Benutzer-, Service- und Programmierhandbücher
