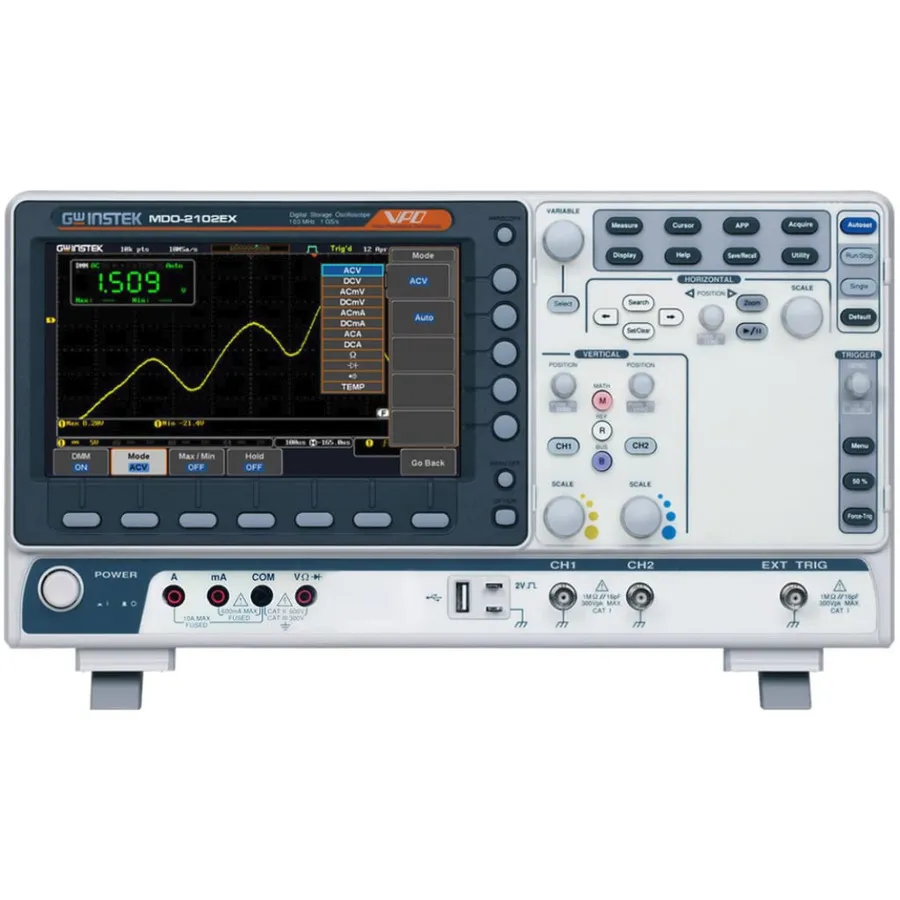

GW Instek MDO-2102EX Mixed-Domain-Oszilloskop

Übersicht

Das GW Instek MDO-2102EX ist ein multifunktionales Mixed-Domain-Oszilloskop mit integriertem Digital-Speicher-Oszilloskop, Spektrumanalysator, Dual-Channel 25 MHz Arbiträr-Waveform-Generator, 5V/1A Stromversorgung und 5000-stelliges Digital-Multimeter. Mit 2 analogen Kanälen, 100 MHz Bandbreite, 1 GSa/s Abtastung pro Kanal und 10M Speichertiefe konsolidiert das MDO-2102EX mehrere Testinstrumente auf einer Plattform für umfassende Signalanalyse und Stromversorgungsprüfung.

Hauptmerkmale

• 100 MHz Bandbreite mit 2 analogen Kanälen, 1 GSa/s Echtzeit-Abtastung pro Kanal
• 10M Punkte Speicher mit flexibler Auflösung (1k, 10k, 100k, 1M, 10M)
• 120.000 Wellenformen pro Sekunde Display-Aktualisierungsrate
• 8-Zoll WVGA TFT LCD Display mit 1mV/div minimaler Vertikalempfindlichkeit
• Eingebauter Spektrumanalysator mit 1M FFT Auflösung und erweiterten Spurerkennungsmethoden
• Dual Channel 25 MHz Arbiträr-Waveform-Generator
• 5V/1A eingebaute Stromversorgung für zu testendes Gerät
• 5000-stelliges integriertes Digital-Multimeter
• Serial-Protokoll-Trigger und Dekodierung (I2C, SPI, UART, CAN, LIN)
• 29.000 segmentierte Speicher für effiziente Wellenformerfassung und -analyse
• Datalogging bis zu 1000 Stunden und Maskentest-Fähigkeiten

Anwendungen

• Mixed-Signal-Schaltkreis-Debugging und -Analyse
• Frequenz- und Spektrumbereich-Analyse
• Stromversorgungsprüfung und -Überwachung
• Protokoll- und Bus-Analyse
• Erweiterte Signalüberwachung mit integrierter Stromversorgung
