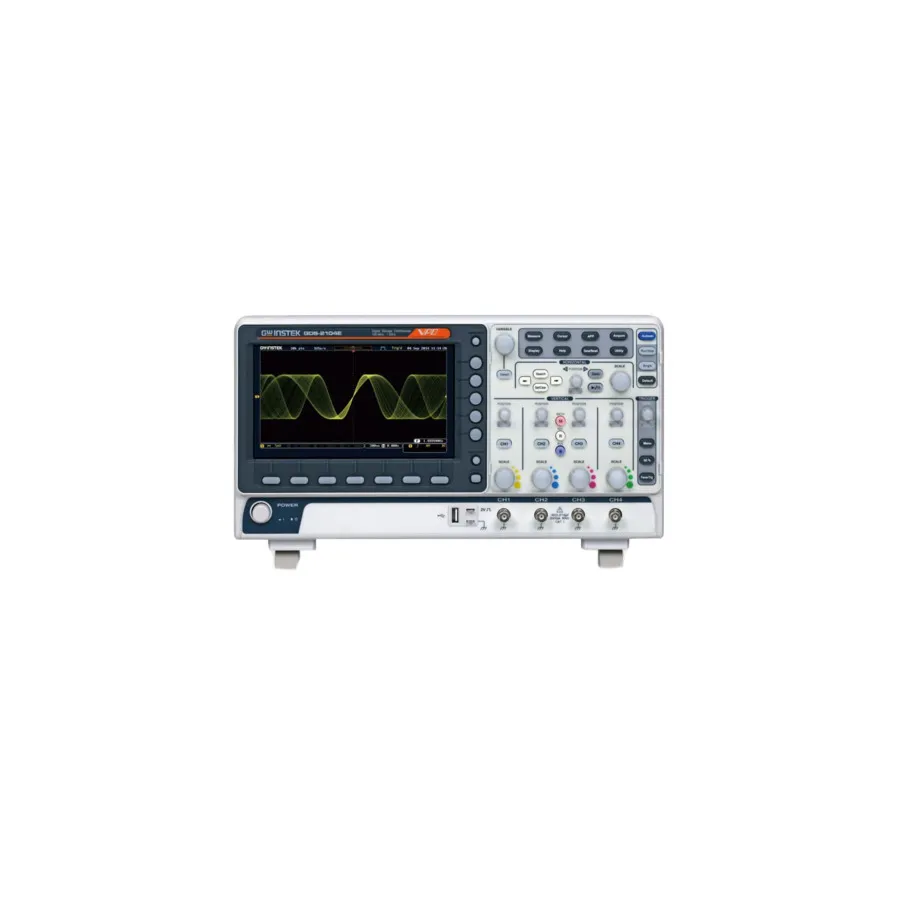

GW Instek GDS-2204E 200MHz Digitales Oszilloskop

Überblick

Das GW Instek GDS-2204E ist ein 4-Kanal 200MHz Digitalspeicher-Oszilloskop der GDS-2000E-Serie. Es bietet 1GS/s Echtzeit-Abtastrate, maximale Speichertiefe von 10 Megapoint pro Kanal und Wellenform-Aktualisierungsraten bis zu 120.000 Wellenformen pro Sekunde. Das Gerät verfügt über ein 8-Zoll-WVGA-TFT-LCD-Display und ist für pädagogische Schulung, Labortests, Design und Debugging von Serienbussen sowie Wartungsservice konzipiert.

Hauptmerkmale

• 4 Kanäle mit bis zu 200MHz Bandbreite
• 1GS/s maximale Echtzeit-Abtastrate
• 10 Megapoint Aufzeichnungslänge pro Kanal mit Wellenformsuche und segmentiertem Speicher (bis zu 29.000 Abschnitte)
• VPO-Wellenform-Anzeigetechnologie mit 120.000 Wellenformen pro Sekunde Aktualisierungsrate
• FFT mit bis zu 1 Megapoint für hochauflösende Frequenzbereichsanalyse
• Hochpass- und Tiefpass-Digitalfilterfunktionen
• I2C-, SPI-, UART-, CAN- und LIN-Serienbuss-Trigger- und Dekodierungsfunktionen
• Datenprotokoll-Funktion verfolgt Signaländerungen bis zu 100 Stunden
• Remote-Internet-Speicherfunktion für Datenarchivierung
• 8-Zoll 800x480 WVGA TFT LCD-Display mit niedriger Hintergrundgeräusch-Verstärkung
• Minimalbereich 1mV/div vertikal für Kleinsignalmessung
• Dreijährige Garantie

Anwendungen

• Pädagogische Schulung und Labortests
• Design und Debugging von Serienbussen (I2C, SPI, UART, CAN, LIN)
• Qualitätssicherung und Produkttests
• Wartungs- und Reparaturservice

Mitgelieferte Zubehörteile

• Benutzerhandbuch auf CD
• Schnellstart-Anleitung
• Stromkabel
• GPT-300A-4 200MHz passive Sonde (eine pro Kanal)
• OpenWave-Software (kostenloser Download)
• USB-Treiber und LabVIEW-Treiber
