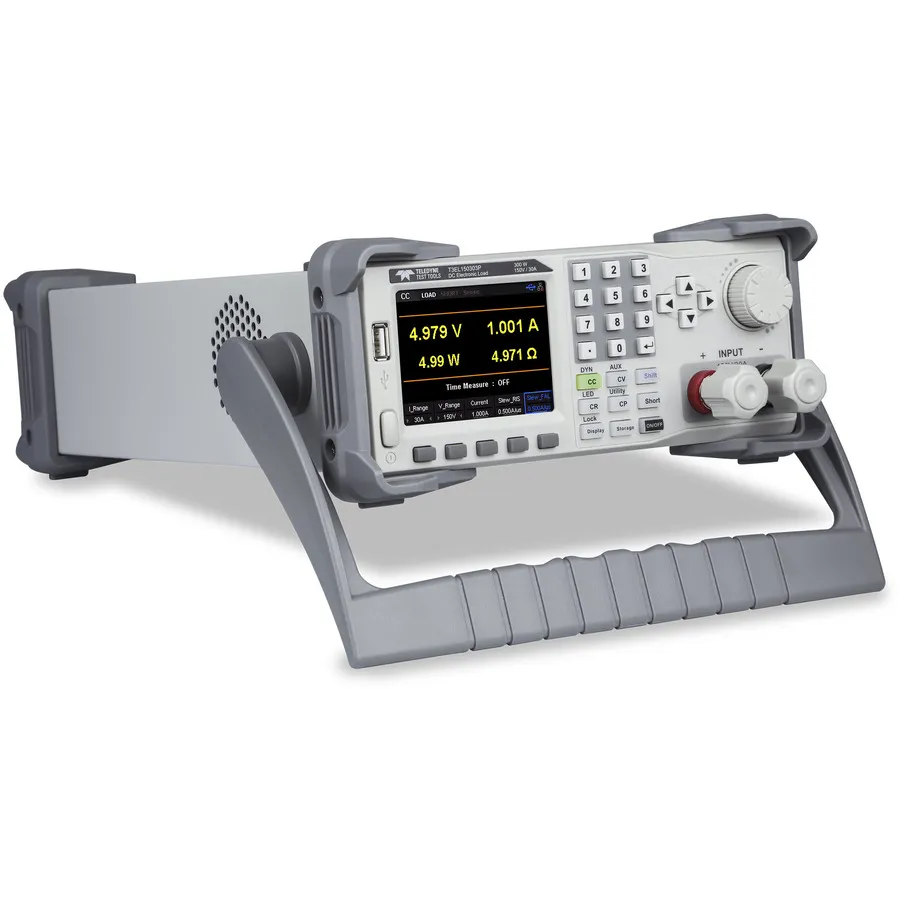

Teledyne LeCroy T3EL150302P DC-Elektronische Last

Übersicht

Das T3EL150302P ist eine Ein-Kanal-200W DC-Elektronische Last für Forschung, Entwicklung, Produktvalidierung und Qualitätssicherung von Low- bis Mid-Power-Anwendungen ab 60 mA. Es bietet eine steuerbare Last für Stromversorgungsausgänge und ist vollständig programmierbar, damit Designer elektronische Stromprodukte wie Batterien, tragbare Ladegeräte und Stromversorgungen testen können, um Qualität, Zuverlässigkeit und Leistung sicherzustellen.

Hauptmerkmale

• Ein-Kanal DC 150V/30A mit 200W Gesamtleistungskapazität
• Vier statische Modi: CC (Konstantstrom), CV (Konstantspannung), CR (Konstantwiderstand), CP (Konstantleistung)
• Dynamischer CC-Modus mit kontinuierlichen, gepulsten und geschalteten Operationen bis zu 25 kHz
• Dynamischer CP-Modus bis zu 12,5 kHz und CV-Modus bis zu 0,5 Hz
• Spannungs- und Strommessgeschwindigkeit bis zu 500 kHz
• Einstellbare Stromaufstiegszeit von 0,001 A/µs bis 2,5 A/µs
• Hochauflösende Rücklessung: 1 mV und 1 mA Minimum
• Kurzschluss-, Batterietest-, CR-LED-Modus und Fabriktest-Funktionen
• 4-Draht-SENSE-Kompensation für genaue Last-Simulation
• Liste-Funktion mit bis zu 100 Bearbeitungsschritten
• Programm-Funktion mit 50 Schritt-Gruppen
• Schutz: OCP (Überstrom), OVP (Überspannung), OPP (Überleistung), OTP (Übertemperatur), LRV (Niedrige Rücklessspannung)
• Externe Analogsteuerung mit 0-10V Überwachung für Spannung und Strom
• 3,5-Zoll TFT-LCD-Display mit Multi-Parameter-Statusanzeige
• Integrierte RS232-, USB- und LAN-Kommunikationsschnittstellen
• Wellenform-Trenddiagramm und Datei-Speicher-/Abruf-Funktionen
• Enthält PC-Software mit SCPI-Unterstützung und LabView-Treiber

Anwendungen

• Batterie- und Stromversorgungstests
• Validierung tragbarer Ladegeräte
• Qualifikation von Stromversorgungskomponenten
• Tisch-Tests und automatisierte Test-Umgebungen

Zubehör im Lieferumfang

• USB-Kabel
• Stromkabel
• Schnellstartanleitung
• Kalibrierzertifikat
