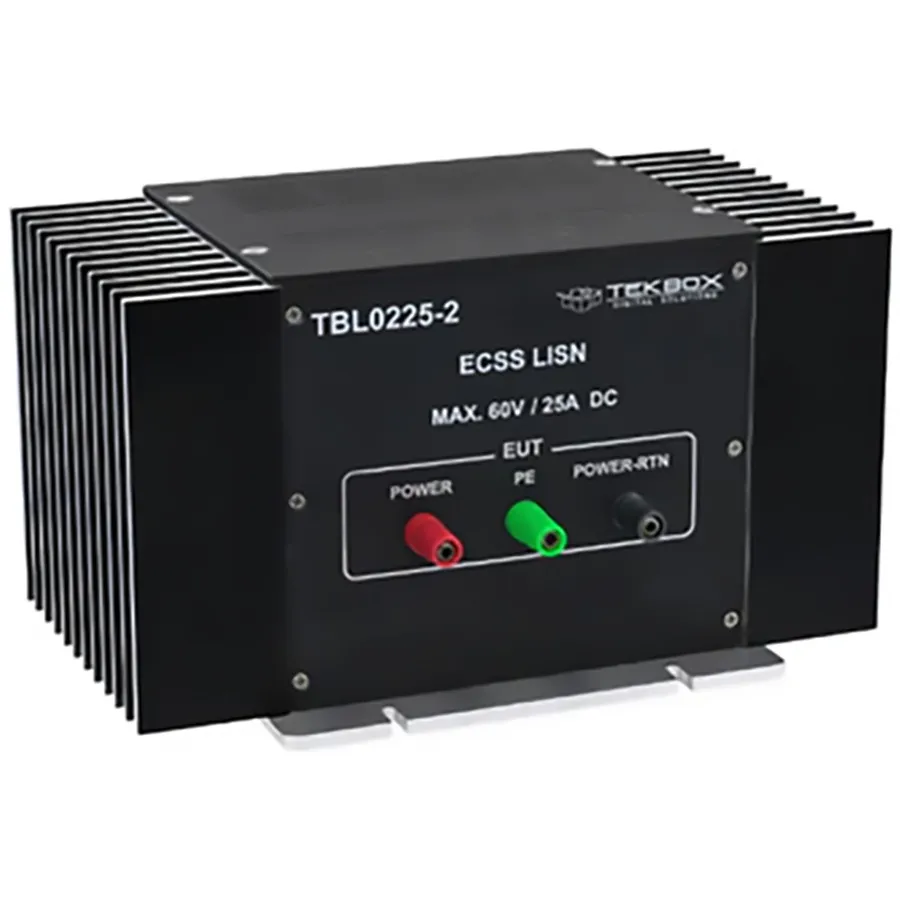

TekBox TBL0225-2 LISN
TekBox TBL0225-2 ist ein zweipfadiges 50 Ω // 2 µH LISN für EMC-Messungen von Satelliten und Raumfahrzeugen, 10 Hz–200 MHz, 25 A Dauerstrom.
Produktdetails
| Modell | TBL0225-2 |
| Hersteller | TekBox |
| Kategorie | Kopplungsnetzwerke & LISN |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Das TekBox TBL0225-2 ist ein zweipfadiges 50 Ω // 2 µH Leitungs-Impedanz-Stabilisierungsnetzwerk (LISN) nach dem Standard ECSS-E-ST-20-07C Rev 1. Es ist für EMC-Messungen von Satelliten und Raumfahrzeugen ausgelegt und bietet Leitungs-Impedanz-Stabilisierung über den Frequenzbereich 10 Hz bis 200 MHz.
Die 2 µH Induktivität simuliert die typische Induktivität des Versorgungskabelstrangs in Raumfahrzeug- und Satelliten-Stromversorgungssystemen. Die LISN wird in die Stromversorgungsleitung und die Stromrückführungsleitung des geprüften Geräts (EUT) eingesetzt und nutzt eine externe RF-Stromüberwachungssonde für Messungen der leitungsgebundenen Emissionen.
Hauptmerkmale
- LISN-Typ: V-AMN, 50 Ω // 2 µH
- Charakterisierter Frequenzbereich: 10 Hz – 200 MHz
- Gleichstromwiderstand: 100 mΩ pro Pfad
- Maximaler Dauerstrom: 25 A
- Betriebsspannungsbereich: 0 – 60V DC
- EUT/SOURCE-Anschlüsse: 4 mm Bananenstecker
- Robustes Design: 260 mm B × 140 mm T × 150 mm H
- Gewicht: 4,1 kg
Anwendungen
- EMC-Prüfung und Konformitätsmessung für Satelliten
- EMC-Charakterisierung von Raumfahrzeug-Stromversorgungssystemen
- Leitungs-Impedanz-Stabilisierung für die Prüfung leitungsgebundener Emissionen
- Hochstrom-Anwendungen bis 25 A
Technische Daten
| Series | TBL Series |
Angebot anfragen
