Kopplungsnetzwerke & LISN

Kopplungsnetzwerke & LISN

Kopplungsnetzwerke und Leitungs-Impedanz-Stabilisierungsnetzwerke (LISNs) sind unverzichtbare Zubehörteile für leitungsgebundene Elektromagnetische-Verträglichkeits-Prüfungen (EMV). Ein LISN – auch künstliches Versorgungsnetz (AMN) genannt – bietet eine definierte HF-Impedanz am Stromversorgungsanschluss der Prüfeinrichtung (EUT), isoliert die EUT von Störungen des Versorgungsnetzes und extrahiert leitungsgebundene HF-Emissionen zur Messung gemäß CISPR 16-1-2. Kopplungs-Entkopplungs-Netzwerke (CDNs) spielen eine ergänzende Rolle bei der Störfestigkeitsprüfung gegen leitungsgebundene HF gemäß IEC 61000-4-6: Sie speisen HF-Testsignale in Signal-, Steuer- und Stromversorgungsleitungen ein und verhindern, dass Testenergie Zusatzgeräte erreicht.

Diese Geräte sind grundlegend für sowohl akkreditierte Prüflaboratorien als auch betriebsinterne Vorkonformitätslabore zur Demonstration der Konformität mit Regelwerken wie CE-Kennzeichnung (EN 55032, EN 55011), FCC Teil 15 und militärischen MIL-STD-461. Sie werden routinemäßig in der Elektronikfertigung, Telekommunikation, Automobiltechnik, Industrieautomation und Medizingeräte-Industrie eingesetzt.

Typische Anwendungen

• Messungen leitungsgebundener HF-Emissionen auf ein- und dreiphasigen Stromversorgungsleitungen gemäß CISPR 22, CISPR 32 und EN 55032
• Störfestigkeitsprüfungen gegen leitungsgebundene HF auf Signal- und Steuerleitungen mit CDNs gemäß IEC 61000-4-6
• Vorkonformitäts-EMV-Prüfungen in F&E und Produktentwicklungslaboratorien
• Automobil-EMV-Prüfungen auf 12 V und 24 V Gleichstromleitungen gemäß CISPR 25 und ISO 7637
• Militär- und Luft-/Raumfahrt-Störfestigkeitsprüfungen gegen leitungsgebundene Signale gemäß MIL-STD-461F/G und DO-160

Beliebte Marken

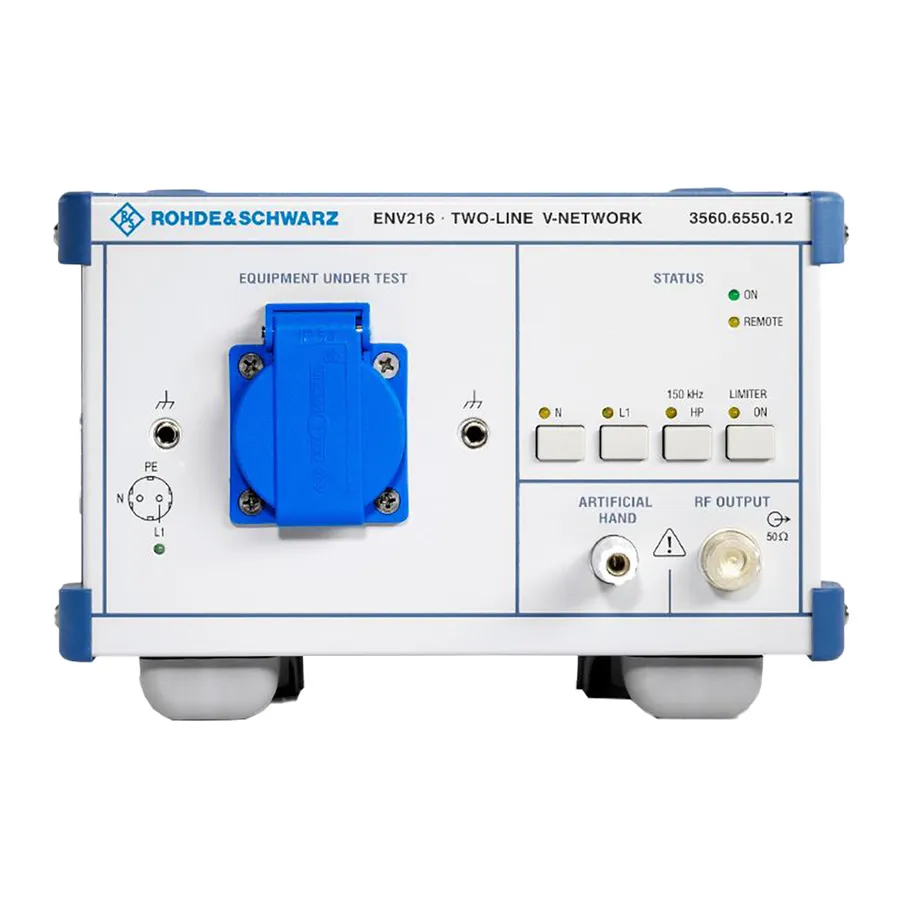

Rohde & Schwarz stellt hochgenaue V-Netzwerke und AMNs her, die in akkreditierten EMV-Prüfanlagen weit verbreitet sind. Com-Power bietet eine breite Palette von CDNs und LISNs für ein- und mehrphasige sowie Telekommunikations-Portierungen an. Weitere namhafte Hersteller sind Schwarzbeck, EM Test und Fischer Custom Communications.
