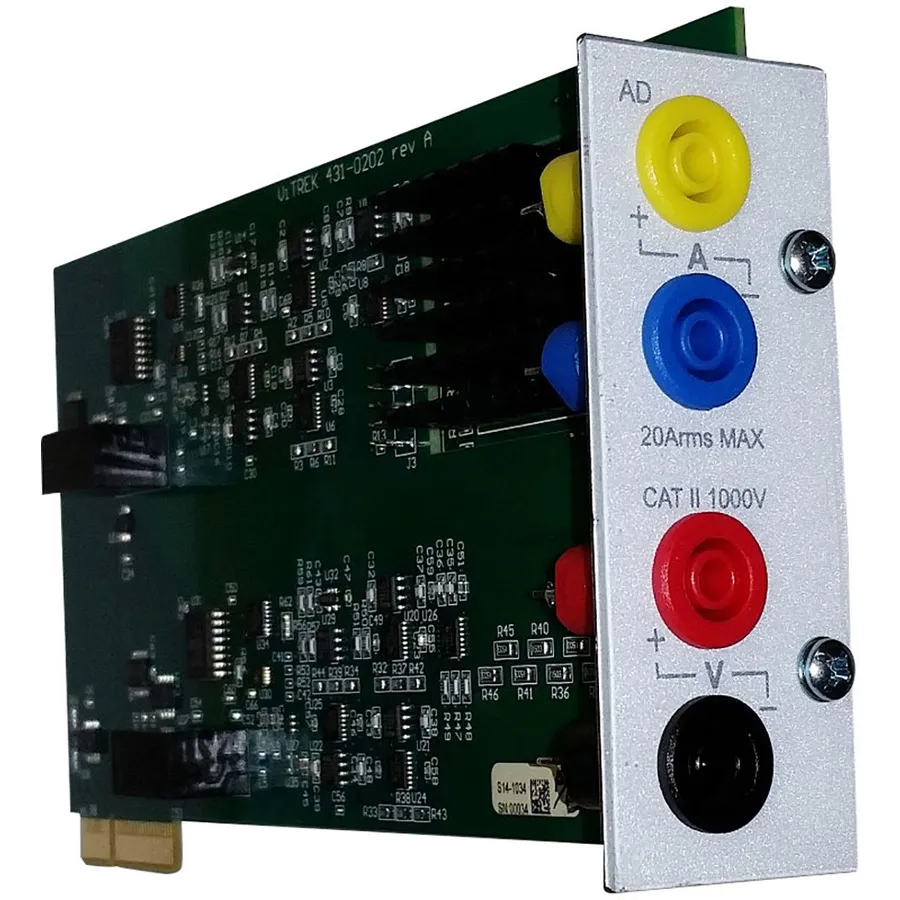

Vitrek WX Breitband-Stromkanal-Modul

Übersicht

Das Vitrek WX ist ein Breitband-Stromkanal-Modul für den PA900 Harmonischen Stromanalysator. Es ermöglicht präzise Leistungsmessungen bei komplexen realen Wellenformen mit Abtastgeschwindigkeiten bis zu 5 MHz und eignet sich für anspruchsvolle Stromqualitäts- und Harmonieanalyseanwendungen.

Hauptmerkmale

• Breitband-Leistung mit Abtastgeschwindigkeiten bis zu 5 MHz
• Eingang für externe Stromumwandler für flexible Strommessung
• Enthält 4 farbcodierte, robuste 1,5-Meter-Messleitungen
• Modulare Konstruktion ermöglicht bis zu 4 Kanäle in einem PA900-Chassis
• NIST-Kalibrierzertifikat ohne Daten enthalten; ISO 17025 Option mit Daten verfügbar

Anwendungen

• Harmonische Stromanalyse und Stromqualitätsmessung
• Analyse komplexer Wellenformen bis 5 MHz
• Flexible Strommessung mit externen Umwandlern
• Labor- und Feldstromqualitätsprüfung

PA900-Kanalmodul-Optionen

Der PA900 unterstützt mehrere Kanalmodultypen mit unterschiedlichen Genauigkeits- und Bandbreitespezifikationen. Der S-Typ bietet 0,1 % Genauigkeit bis 1 MHz. Der A-Typ bietet 0,03 % Genauigkeit bis 1 MHz. Der W-Typ (dieses Modul) liefert Breitband-Leistung bis 5 MHz. Jeder Typ ist in drei Stromeingangsoptionen verfügbar: D (Dual-Shunt, 0,1 μA bis 20 A), H (Hochstrom, 10 μA bis 30 A) oder X (externe Umwandler).
