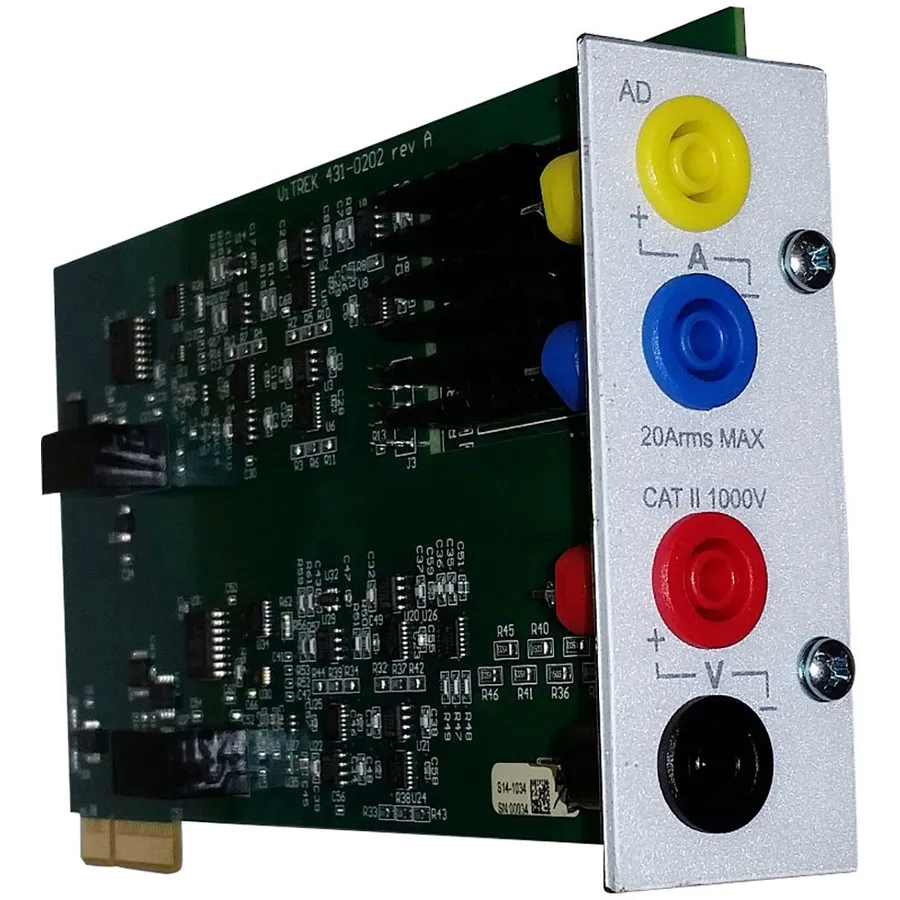

Vitrek WD Breitband-Dual-Stromkanal-Karte

Überblick

Die Vitrek WD Breitband-Dual-Stromkanal-Karte ist ein fortgeschrittenes Messmodul für den PA900 Harmonische-Stromanalysator. Diese Präzisions-Kanalkarte bietet gleichzeitige Spannungs- und Stromabtastung für jeden der zwei elektrischen Kanäle und gewährleistet eine genaue Phasenkorrelation, die für die Stromqualitätsanalyse entscheidend ist. Das Breitband-Design handhabt komplexe Echtzeit-Wellenformen mit schnellen Abtastraten und ist ideal zum Messen von Oberschwingungen, transienten Störungen und nichtsinusförmigen Stromsignalen.

Hauptmerkmale

• Breitband-Betrieb mit 5MHz Bandbreite für komplexe Wellenformerfassung
• 22-Bit Analog-Digital-Abtastung für hohe Auflösung
• Dual-Stromshunt-Eingang (bis 20Arms Dauerbetrieb, 150Apk Einschaltstrom)
• Gesamtgenauigkeit 0,1% bei Stromberechnung
• 600Vrms maximale Dauergleis-Spannungseingabe pro Kanal
• Auflösung bis zu 0,1µA bei Stromshunt-Eingang
• Kompatibel mit Stromausgangs-Stromtransformatoren (CTs)
• Enthält 4 farbcodierte 1,5 Meter schwere Test-Leitungen
• NIST-Kalibrirzertifikat mit Unsicherheiten enthalten

Modulares Design & Flexibilität

Das PA900 Gehäuse nimmt bis zu vier Kanalkarten in beliebiger Kombination auf. Die WD-Kanalkarte kann je nach Messerfordernissen mit anderen Kanaltypen gepaart werden. Die S-Typ-Kanalkarte bietet wirtschaftliche 0,1% Genauigkeit mit 1MHz Bandbreite. Die A-Typ-Ultrapräzisions-Karte bietet 0,03% Genauigkeit mit 1MHz Bandbreite. Die L-Typ ist als Hochpräzisions-Variante der A-Typ optimiert. Diese modulare Architektur ermöglicht benutzerdefinierte Konfigurationen für spezifische Strommessanwendungen.

Anwendungen

• Stromqualitätsmessung und Oberschwingungsanalyse
• Dreiphasen-Stromsystem-Prüfung mit gleichzeitiger Phasenmessung
• Batterie-Lade- und Stromwandlungsprüfung
• Stromversorgungssystem-Inbetriebnahme und Fehlerbehebung vor Ort
• Automatisierte Strommesssysteme via GPIB/USB-Konnektivität
