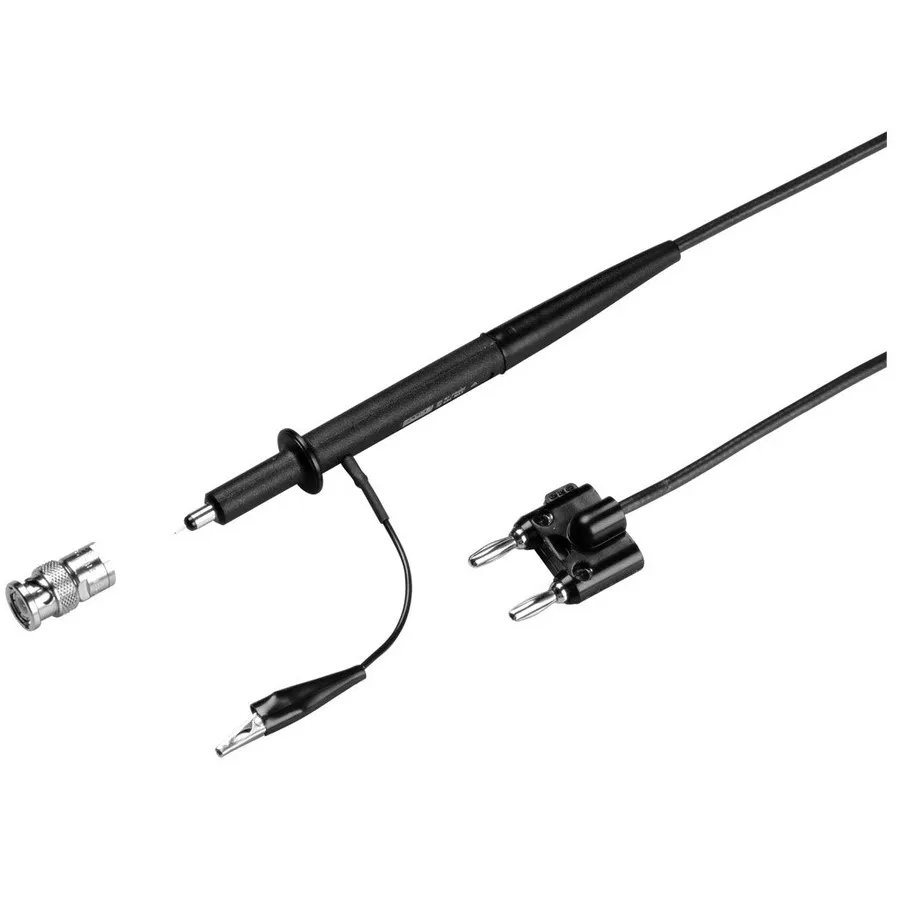

Fluke 85RF II Hochfrequenzsonde

Übersicht

Die Fluke 85RF II Hochfrequenzsonde wandelt ein DC-Voltmeter in ein Hochfrequenz-AC-Voltmeter um, das Signale von 100 kHz bis 500 MHz misst. Die Sonde führt AC-zu-DC-Konvertierung im Verhältnis 1:1 durch, mit DC-Ausgang kalibriert, um dem rms-Wert der Sinuswelleneingabe zu entsprechen. Kompatibel mit Standard-Doppelstecker mit 0,75 Zoll für nahtlose Integration in bestehende Messequipment.

Hauptmerkmale

• Frequenzbereich: 100 kHz bis 500 MHz
• AC-zu-DC-Wandlungsverhältnis: 1:1
• Spannungsbereich: 0,25V rms bis 30V rms
• Maximale Eingangsspannung: 30V rms, 200V DC
• Eingangskapazität: Ungefähr 9 pF
• Standard-Doppelstecker mit 0,75 Zoll Kompatibilität

Frequenzgang

• 100 kHz bis 80 MHz: ±0,5 dB
• 80 MHz bis 200 MHz: ±2,0 dB
• 200 MHz bis 300 MHz: ±3,5 dB
• 300 MHz bis 400 MHz: ±4,5 dB
• 400 MHz bis 500 MHz: ±5,5 dB

Anwendungen

• Hochfrequenz-AC-Spannungsmessung in HF-Schaltkreisen
• HF-Signalcharakterisierung und -analyse
• Erweitern der DC-Voltmeter-Fähigkeit auf HF-Frequenzen
