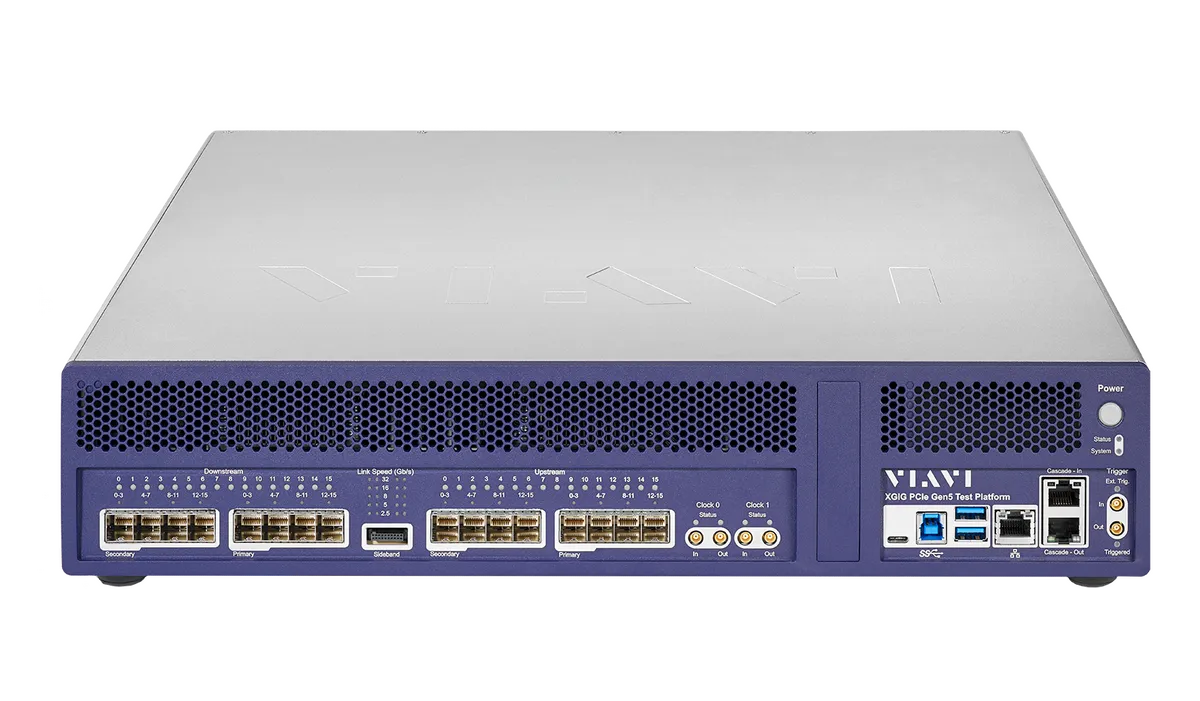

Viavi XGIG5P-PCIE5-X16-PF PCIe 5.0 Protokoll-Analyzer

Übersicht

Der Viavi XGIG5P-PCIE5-X16-PF ist eine Plattform für gleichzeitige Protokoll-Analyse und Jamming von PCIe 5.0 Traffic auf allen Ebenen des Stacks. Er unterstützt Link-Geschwindigkeiten bis 32 GT/s und Breiten bis 16-Lane mit vollständiger Rückwärtskompatibilität zu früheren PCIe-Generationen (2.5G, 5.0G, 8G und 16GT/s). Die Plattform liefert 256GB Speicher und ist kompatibel mit anderen VIAVI Protokoll-Analyzern für Multi-Protokoll-Umgebungen.

Hauptmerkmale

• 32 GT/s PCIe 5.0 Datenraten-Betrieb mit Rückwärtskompatibilität zu 2.5G, 5.0G, 8G und 16GT/s
• Link-Breiten bis 16-Lane, einschließlich 1-, 2-, 4- und 8-Lane Unterstützung
• 256GB Speicher mit 128GB Upstream und 128GB Downstream Segmentierung
• Gleichzeitige Analyse und Jamming auf einem einzelnen Chassis
• SMB Capture und Trigger für NVMe-MI Observability
• Dekodiert alle PCIe und NVMe Traffic auf allen Ebenen einschließlich TLP, DLLP und PHY Layer
• Flexible Trigger-Ereignisse für Training-Sequenzen, Ordered Sets, Queue Pairs und mehr
• Cascade Captures von bis zu vier Xgig Chassis in eine einzelne Trace-Ansicht
• Vollständige Unterstützung der PCI Express LTSSM Analyse
• Austauschbarer modularer Lüfter und Stromversorgung im Feld

Anwendungen

• ASIC Debug und Validierung
• PCIe Add-in Card Tests
• BIOS, Treiber und Anwendungs-Tuning
• System-Validierung und Leistungs-Tuning
• Debug von Interoperabilitäts- und verwandten Problemen
