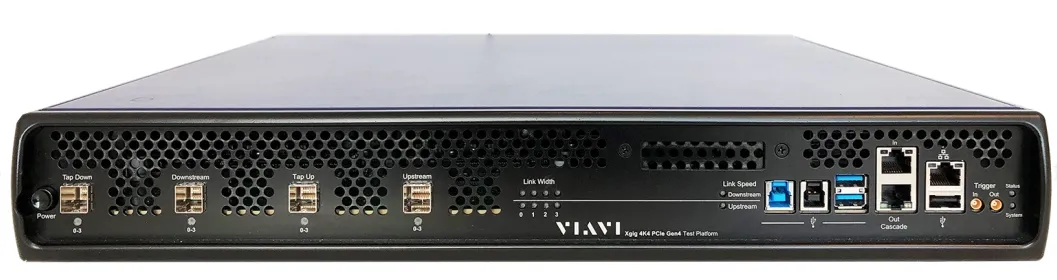

Viavi XGIG4K-PCIE4-X4 PCIe Protokoll-Analyzer
Viavi XGIG4K-PCIE4-X4 PCIe Protocol Analyzer
Viavi Xgig 4K4 PCIe 4.0 Protokoll-Analyzer für IC-Entwicklung und High-Speed-Datencenter-Tests mit 16 GTps Unterstützung, erweiterten Trigger-Fähigkeiten und vollständiger Layer-Dekodierung.
Produktdetails
| Modell | XGIG4K-PCIE4-X4 |
| Hersteller | Viavi |
| Kategorie | Telekommunikations-Prüfgeräte |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der VIAVI Xgig 4K4 ist ein PCIe- und NVMe-Protokoll-Analyzer, der für erweiterte Debugging- und Validierungsprozesse von Hochgeschwindigkeits-PCIe-Schnittstellen konzipiert ist. Mit vollständiger PCIe 4.0-Operation bei 16 GTps und Rückwärtskompatibilität zu PCIe 2.5, 5.0 und 8.0 GTps bietet der Analyzer umfassende Observierbarkeit über alle OSI-Schichten des PCIe-Stacks. Das Gerät verfügt über Auto-Tuning-Interposer, die die Signalintegrität automatisch wiederherstellen und die Einrichtungszeit reduzieren sowie die Messgenaigkeit verbessern. Er wird in der IC-Entwicklung, Firmware- und Treiber-Validierung, Subsystem- und System-Tests sowie Leistungsanalyse eingesetzt.
Hauptmerkmale
- 16 GTps PCIe 4.0 Datenrate mit Rückwärtskompatibilität zu 2.5, 5.0 und 8.0 GTps
- Unterstützung für Link-Breiten bis zu 4 Leitungen mit Lane-Kombinationsfähigkeiten
- 32 GB Gesamterfassungsspeicher (16 GB Upstream und 16 GB Downstream)
- Speichersegmentierung für Erfassung mehrerer unabhängiger Traces
- SMB-Erfassung und Trigger für NVMe-Verwaltungsschnittstellen- (NVMe-MI) Observierbarkeit
- Vollständige Dekodierung von PCIe- und NVMe-Traffic einschließlich TLP-, DLLP- und PHY-Layer-Blöcke
- Erweiterte Trigger- und Such-Ereignisse für Trainingssequenzen, geordnete Sätze, Warteschlangenpaar und Scatter/Gather-Listen
- Vollständige LTSSM- (Link Training and Status State Machine) Unterstützung und Analyse
- Mehrfarbige LED-Indikatoren für Link-Geschwindigkeit, Lane-Breite und Performance-Status
- Vor-Ort austauschbare Lüfter- und Stromversorgungsgruppen
- Host-Client-Debugging über Ethernet oder USB
Anwendungen
- IC-Entwicklung, Debug und Validierung für PCIe-Protokoll-Compliance
- Subsystem- und System-Tests für Datencenter und Speichersysteme
- Firmware- und Treiber-Entwicklung und Validierung
- Vollgeschwindigkeit-Datenerfassung und Fehlerinjekton für funktionelle und Performance-Analyse
- Multi-Analyzer-Konfigurationen mit Tap-Ports für zeitkorrelierte Trace-Erfassung
- NVMe- und PCIe-Speicherschnittstellen-Debugging und -Optimierung
Zubehör inbegriffen
- Kompatibel mit verschiedenen Interposern für CEM-Slots, Flying-Lead-Sonden
- U.2 (SFF-8639), M.2, SFF-8674, OCulink und EDSFF-Verbindungsunterstützung
- Xgig-Toolsuite einschließlich Trace Control, Expert und Serialytics
Technische Daten
| Data Rate | 16 GTps PCIe 4.0; backward compatible with 2.5/5.0/8.0 GTps |
| Link Width | Up to 4 lanes |
| Capture Memory | 32 GB (16 GB upstream, 16 GB downstream) |
| Protocols | PCIe, NVMe, SMB |
| Memory Segmentation | Support for multiple independent traces |
| OSI Layer Decoding | Full stack including TLP, DLLP, PHY layers |
| LTSSM Support | Link Training and Status State Machine analysis |
| Connection Methods | Ethernet, USB |
| Trigger Capabilities | Training sequences, ordered sets, queue pairs, Scatter/Gather Lists |
Angebot anfragen
