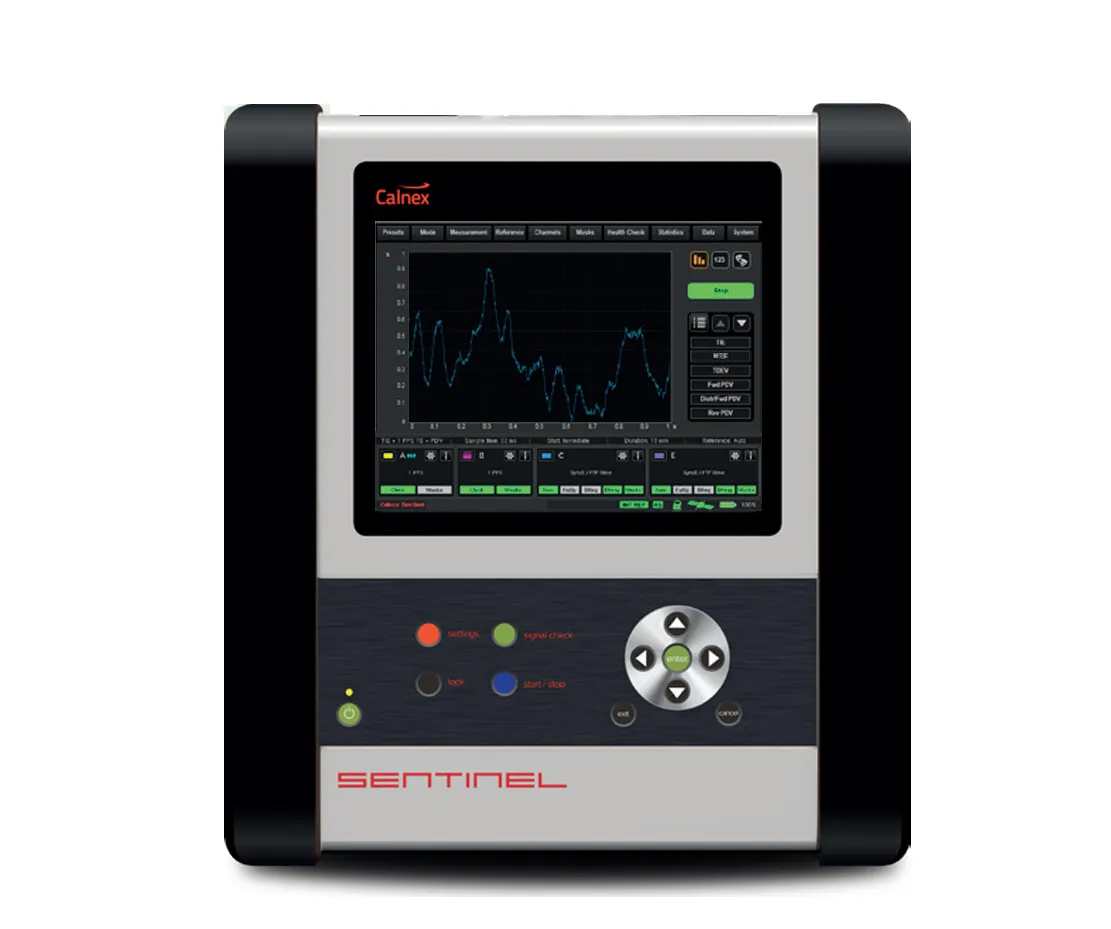

Calnex Sentinel Netzwerk-Zeitmessgerät

Übersicht

Das Calnex Sentinel ist ein Netzwerk-Leistungsmessgerät zur Analyse von Zeitsignalen und Synchronisierung in Telekommunikationsnetzen nach 3GPP- und ITU-T-Anforderungen. Es misst PTP (Precision Time Protocol), NTP (Network Time Protocol) und SyncE (Synchronous Ethernet) Signale gleichzeitig mit Echtzeitmetriken-Anzeige und umfassender Messberichterstattung.

Hauptmerkmale

• Multi-Signal-Unterstützung: PTP, NTP, SyncE (IPv4/IPv6), 1pps/Taktsignale und Over-the-Air (OTA) Signale
• Echtzeitmetriken-Berechnung und Live-Anzeige
• Integrierte Paketerfassung zur Konfigurationsverifizierung
• Detaillierte Messberichte im PDF-Format
• PTP Field Verification (PFV) zur Konformitätsprüfung
• Calnex Analysis Tool (CAT) für umfassende Metriken und tiefe Einblicke
• Automatische Signalsuche mit benutzerfreundlicher Oberfläche
• Echtzeitdiagramme von Zeitsignalfehlerdaten
• Integrierte Branchenstandard Masken und PTP-Profile

Standard-Konfiguration

• Sentinel Gehäuse mit integriertem GPS-Empfänger und Rubidiumuhr
• 1 pps und 10 MHz Ausgänge, 2x E1/T1 Ausgänge
• USB und LAN Schnittstellen mit integriertem Farb-LCD-Display und Tastatur
• Stromversorgung: 110-220V AC
• GPS-Antenne, 20m Antennenkabel und robustes Transportgehäuse inbegriffen

Optionale Module und Konfigurationen

• Option 610: Clock-Modul mit 1 pps/E1/T1 Ausgang, flexible Taktfrequenzen von 0,5 Hz bis 200 MHz
• Option 616 (x2): 100M/1G/10G Paketports für PTP/NTP/SyncE mit SyncE/ESMC-Analyse
• Option 620: PTP und NTP PDV (Packet Delay Variation) Messsoftware
• Option 630: Rubidium Batterie-Backup
• Option 705: Over-the-Air (OTA) Zeitsignalfehlermessmodul
