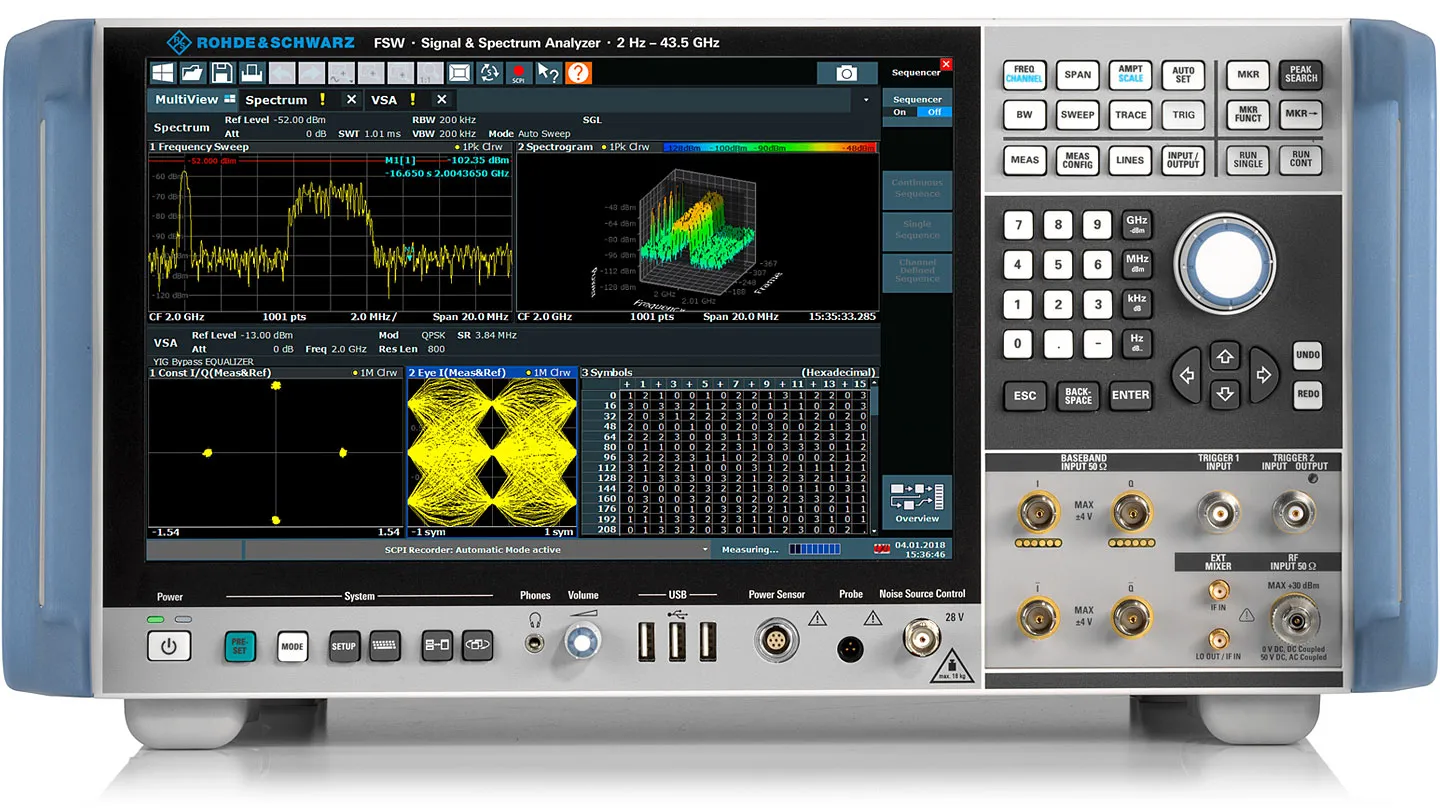

Rohde & Schwarz FSW43 Signal- und Spektrumanalysator

Übersicht

Der Rohde & Schwarz FSW43 ist ein hochleistungs-Signal- und Spektrumanalysator für Mikrowellen- und Millimeterwellen-Messungen bis 43.5 GHz. Mit beispiellosem Phasenrausch-Performance und außergewöhnlicher interner Analysebandbreite von bis zu 8.3 GHz ermöglicht er die Charakterisierung breitbandiger HF-Komponenten und komplexer modulierter Signale in 5G-, Radar- und Automotive-Anwendungen. Die 12.1-Zoll Multitouch-Anzeige gewährleistet intuitive Bedienung mit Unterstützung für parallele Messungen.

Hauptmerkmale

• Frequenzbereich: 2 Hz bis 43.5 GHz
• Maximale Analysebandbreite: 8.3 GHz
• Phasenrauschen: –136 dBc (1 Hz) bei 1 GHz, 10 kHz Versatz; –117 dBc (1 Hz) bei 40 GHz
• Angezeigte durchschnittliche Rauschleistung (DANL): –156 dBm (1 Hz) bei 2 GHz
• 12.1-Zoll Multitouch-Touchscreen mit Gestenerkennung und Windows 10 Schnittstelle
• Echtzeit-Analysebandbreite bis zu 800 MHz
• Auflösungsbandbreiten von 1 Hz bis 80 MHz
• Mehrere Messanwendungen mit paralleler Anzeigefähigkeit
• SCPI-Recorder für automatisierte Messskripterstellung
• Skalierbare Demodulationsbandbreite bis zu 8.3 GHz mit optionalen Modulen

Anwendungen

• Mikrowellen-Komponenten- und Systemtestung
• 5G New Radio Signalanalyse und -Validierung
• Radar- und Automotive-Radar-Signalcharakterisierung
• Frequenzsprung- und Chirp-Signalmessung
• Satelliten-HF-Signal-Demodulation und -Analyse
• Vektor-Signal- und Modulationsqualitätsbewertung
