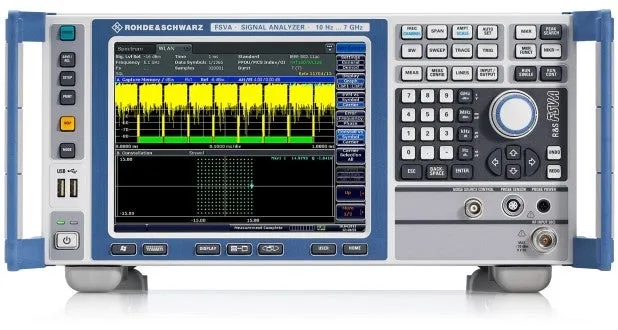

Rohde & Schwarz FSVA13 Signal- und Spektrumanalysator

Übersicht

Der Rohde & Schwarz FSVA13 ist ein vielseitiger Signal- und Spektrumanalysator für HF-Systemdeveloplung, Produktion, Installation und Service. Das Instrument kombiniert hohe Dynamik mit außergewöhnlich niedrigem Phasenrauschen und eignet sich ideal für anspruchsvolle Spektralmessungen wie Messungen des angrenzenden Kanalleckverhältnisses (ACLR) und Phasenrausch-Charakterisierung.

Wichtigste Merkmale

• Frequenzbereich: 10 Hz bis 13,6 GHz mit optionaler Erweiterung auf 500 GHz unter Verwendung von harmonischen Mixern
• Signalanalysebandbreite bis zu 160 MHz mit optionalem FSV-B160 Modul
• Intuitives Touchscreen-basiertes Benutzer-Interface für bequeme Bedienung
• Pegelmessunsicherheit von 0,4 dB bis 7 GHz
• Niedriger Anzeigemittelter Rauschpegel (DANL): typisch –151 dBm (1 Hz) bei 13 GHz
• Hoher Intercept-Punkt dritter Ordnung (TOI): typisch 20 dBm für Frequenzen unter 3,6 GHz
• Sehr niedriges Phasenrauschen: typisch –118 dBc (1 Hz) bei 1 GHz, 10 kHz Versatz
• Austauschbare Solid-State oder Festplattenlaufwerke für Datenschutz

Anwendungen

• Phasenrauschen- und Rauschzahlmessungen
• Vektor-Signalanalyse und Analog-Demodulation
• EMV-Diagnostik und RFI-Erkennung
• ACLR-Messungen an schmalbandsignalen
• Drahtlosstandards Tests: LTE, WLAN (802.11ac), WCDMA, GSM, Bluetooth
• HF-Komponenten- und Modul-Charakterisierung
