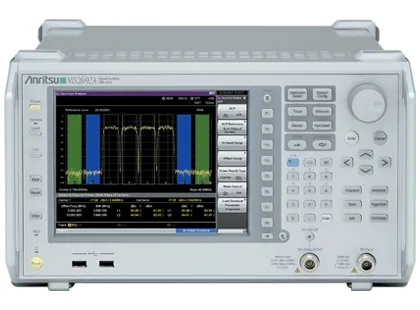

Anritsu MS2692A Signalanalysator

Übersicht

Der Anritsu MS2692A ist ein hochleistungs-Signalanalysator aus der MS269xA-Serie, konzipiert für erweiterte Kommunikationsanwendungen und Signalanalyse der nächsten Generation. Mit Frequenzabdeckung von 50 Hz bis 26,5 GHz und Analysefunktionen einschließlich gefegter Spektrumanalyse, FFT-Signalanalyse und Präzisiondigitalisierung liefert der MS2692A umfassende Messlösungen für F&E- und Fertigungsumgebungen. Optionale Hardware ermöglicht erweiterte Analysebandbweite bis zu 125 MHz und integrierte Signalerzeugung für vollständiges One-Box-Testing.

Wichtige Merkmale

• Frequenzbereich: 50 Hz bis 26,5 GHz
• Standard-Analysebandbweite: 31,25 MHz (erweiterbar auf 62,5 MHz oder 125 MHz mit Option)
• Gefügte Spektrumanalyse, FFT-Signalanalyse und Präzisiondigitalisierungsfunktionen
• Pegelgenauigkeit von ±0,5 dB über 6 GHz Spanne mit mehrstufiger Amplitudenkalibrierung
• Unterstützt 5G NR (unter 6 GHz) TDD/FDD und LTE-Standards (mit optionaler Software)
• Modulationsanalysefähigkeiten: EVM-Leistung <0,5%
• One-Button-Optimierung des dynamischen Bereichs für EVM-Messungen
• Batch-Erfassungsmessungen für schnelle Analyszyklen
• Optionaler Signalgenerator für One-Box-Testlösungen
• Erweiterte Digitalisierungsoption: Erfassung von Signalen bis zu 20 MHz Breite für bis zu 4 Stunden

Anwendungen

• 5G NR Geräteevaluierung und Verifizierung
• LTE und LTE-Advanced Signalanalyse (FDD/TDD)
• WLAN IEEE 802.11ac Messungen
• GSM, GPRS, EDGE und W-CDMA Analyse
• F&E Signalcharakterisierung und Optimierung
• Fertigungstest und Produktionsvalidierung

Enthaltenes Zubehör

• Stromkabel
• USB-Speicher (1 GB USB 2.0 Flash-Laufwerk)
• USB-Maus
• Installations-CD-ROM mit Anwendungssoftware und Bedienungsanleitung
