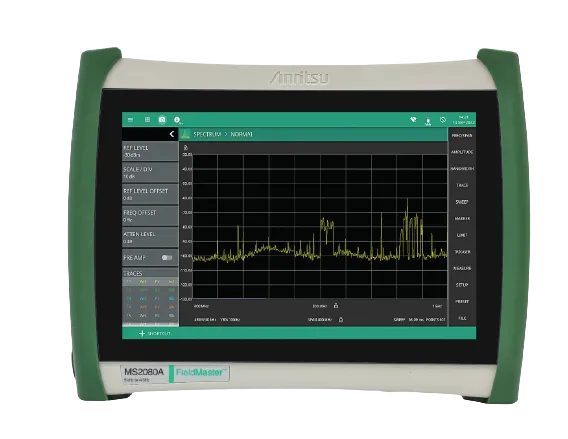

Anritsu MS2080A Spektrumanalysator, 9 kHz bis 4 GHz
Anritsu MS2080A Spectrum Analyzer, 9 kHz to 4 GHz
Angebot anfragen
Der Anritsu MS2080A ist ein tragbarer Spektrumanalysator mit Abdeckung von 9 kHz bis 4 GHz mit Echtzeitanalyse, Störungsjagd und 5G/LTE Basisstation Messfunktionen.
Produktdetails
| Modell | MS2080A |
| Hersteller | Anritsu |
| Kategorie | Spektrumanalysatoren |
| Verfügbarkeit | Auf Anfrage |
Beschreibung
Übersicht
Der Anritsu MS2080A ist ein tragbarer Spektrumanalysator für anspruchsvolle RF-Messungen in Feld- und Laborumgebungen. Mit einem Gewicht von weniger als 9 Pfund (4 kg) mit integriertem umfassendem Funktionssatz bietet der MS2080A Spektrumanalyse, Echtzeit-Spektrumanalyse (RTSA), Kabel- und Antennenanalyse sowie LTE/5G Basisstationstestfunktionen. Mit über 20 Jahren Entwicklungserfahrung bietet der MS2080A zuverlässige Leistung in anspruchsvollen Umgebungen.
Hauptmerkmale
- Spektrumanalysator mit 9 kHz bis 4 GHz Abdeckung
- Echtzeit-Spektrumanalysator (RTSA) mit 40 MHz Bandbreite
- Schnelle Abtastgeschwindigkeit von 45 GHz/s für schnelle Störungsidentifikation
- Störungsanalysator mit Quellentrianglulation
- True-Power-Meter-Funktionalität
- Kabel- und Antennenanalysator (mit optionalem S331P Site Master)
- AM/FM Demodulation mit Audioausgang
- LTE FDD/TDD Signalanalysator
- 5GNR FR1 Messungen gemäß 3GPP TS 38.104
- Abdeckungs-Kartierung für 5G/LTE Signalvisualisierung
- Dynamikbereich über 105 dB bei 2,4 GHz
Anwendungen
- Störungsjagd und Spektrumfreigabe
- Rundfunksender-Analyse und Konformitätsprüfung
- 5G NR Basisstation Messung und Validierung
- LTE/5G Netzwerk-Abdeckungs-Kartierung und -Optimierung
- RF-Kabel- und Antennen-Streichmessung
- Allgemeine RF Labor- und Feldmessungen
Technische Daten
| Interference Hunting and Spectrum Clearing | fast sweep speeds a low distortion front-end and the Real Time spectrum analyzer combine to quickly identify interfering signals. A special interference finder option adds AM/FM demodulation with audio output plus interfering source triangulation on a digital map to pinpoint and identify the location and source of interference. |
| Broadcast Transmitter Analysis | a comprehensive range of transmitter measurements; including: harmonic, spurious, occupied bandwidth, channel power, and adjacent channel power – ensures conformity to regulatory requirements |
| 5GNR Base Station Measurement | validate the performance of the gNB base station with essential measurements that are in full compliance with 3GPP TS 38.104 V15. including: ▪ frequency error ▪ time offset ▪ cell/sector ID ▪ SSB: RSRP, RSRQ, SINR, RSSI ▪ modulation quality EVM ▪ unwanted emissions ▪ occupied bandwidth ▪ adjacent channel leakage ratio ▪ transmitter harmonics and spurious ▪ EIRP |
| 5G/LTE Coverage Mapping | receive a clear representation of the signal strength of 5G/LTE transmitters over intended geographic area by continuously measuring RF data – including RSRP, RSRQ, SINR, channel power – with results graphically displayed on a digital map or building floor plan. |
| Cable and Antenna Measurements | Line sweep RF cables and antennas at base station locations with accessory S331P Site Master |
| Feature | Parameter |
| Frequency Range | 9 kHz to 4 GHz |
| Sweep Speed | 45 GHz/s |
| Phase Noise | -95 dBc/Hz @ 1 GHz freq and 100 kHz offset |
| DANL | < -165 dBm (with pre amp) |
| Maximum Input Signal | +30 dBm |
| Dynamic Range | >105 dB minimum at 2.4 GHz, 2/3 (TOI-DANL) in 1 Hz RBW |
| Amplitude Range | DANL to +30 dBm |
| Input Damage Level | 5 Watts |
| Frequency Accuracy | Aging: ±1.0 x 10–6 per 10 years Accuracy: ±0.28 x 10–6 (-10 °C ± 55°C) plus aging |
| Amplitude Accuracy | ±1 dB (± 0.5 dB typical) |
| Resolution Bandwidth in Sweep Mode | 1 Hz to 5 MHz |
| Resolution Bandwidth in Zero Span | 10 Hz to 20 MHz |
| RTSA Bandwidth | 40 MHz |
| Demodulation | 5GNR base station, LTE base station |
| MS2080A | Field Master Spectrum Analyzer (Requires Option 704) |
